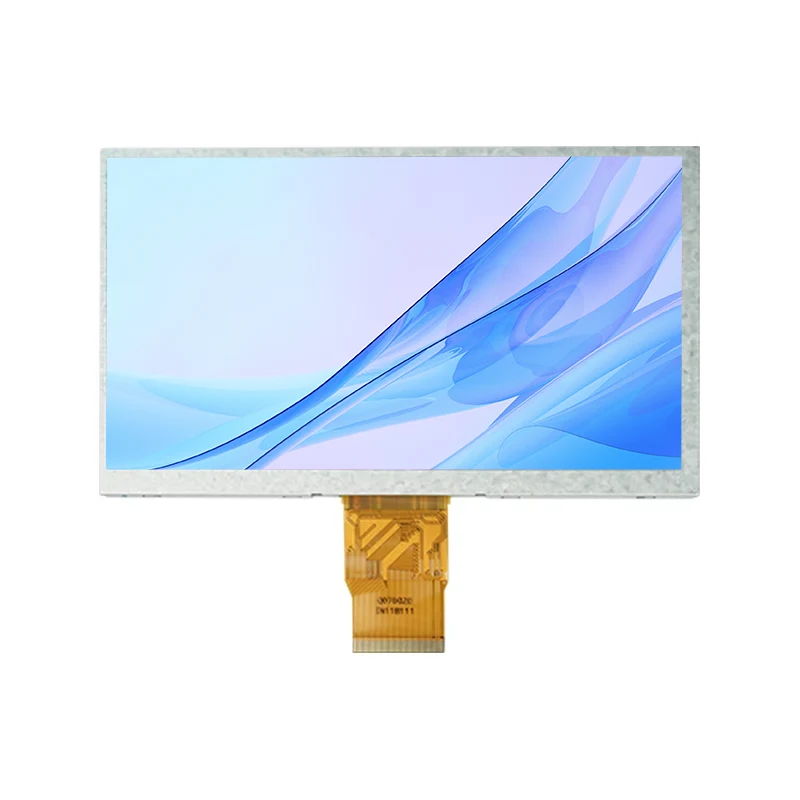

7.0 'Тегістеу бұрышы TFT LCD дисплей модулі

Негізгі сипаттамалар

Дисплей өлшемі

7.0-дюймдік IPS TFT-LCD

Дролаю

1024 × RGB × 600 (WVGA)

Пиксель алаңы

0.1506 (h) × 0.1432 (v) мм

Белсенді аймақ

154.21 (h) × 85.92 (v) мм

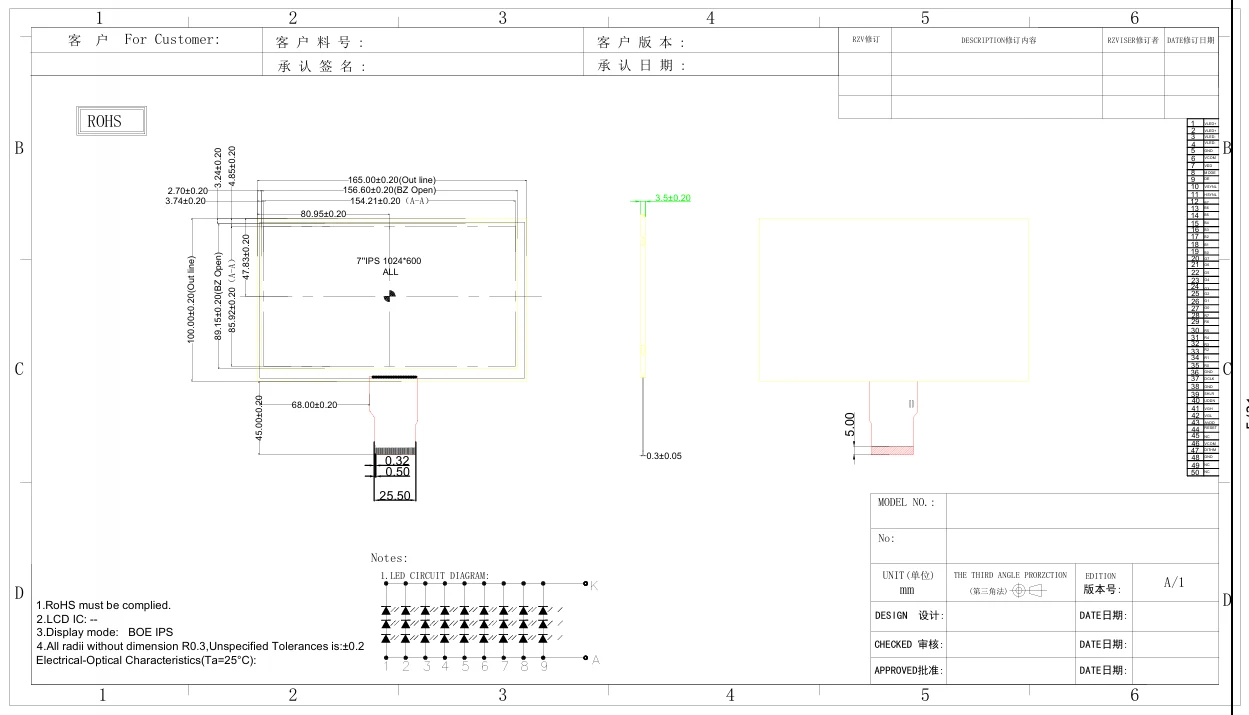

Құрылым өлшемдері

165 (W) × 100 (H) × 3.5 (D) мм

Дисплей режимі

Әдетте қара (IPS технологиясы)

Корольма

TTL Parallel RGB (50-PIN FPC)

Беттік өңдеу

Жарғылыққа қарсы (2 сағат / 3H қатты жабын)

Электрлік сипаттама

Сандық жеткізілім кернеуі (VDD)

3.3V (3.3.3.6V)

Аналогты кернеу (AVDD)

9.6V (9.4-9.8v)

TFT қақпасы кернеуі (VGH / VGL)

18v (17-19V) / -6V (-7--5В)

Ағымдағы тұтыну (тип.)

VDD: 30МА, AVDD: 35MA, VGH: 0,5А, VGL: 1MA

Артқы жарық кернеуі / ток

9.6V (8.4-10.6V) / 180МА (27 жарықдиодты)

Жұмыс температурасы

-20 ° C-ға дейін -20 ° C-ға дейін + 70 ° C

Сақтау температурасы

-30 ° C-қа дейін -30 ° C-қа дейін

Оптикалық сипаттамалары

Жарықтандыру (тип.)

450 CD / M² (орталық нүктесі)

Контраст қатынасы (тип.)

800: 1 (бұранданы қарау 0 °)

Жауап уақыты (тип.)

25М (өсім + күз)

Көру бұрышы (H / V)

80 ° / 80 ° (CR> 10)

Түс гаммасы (NTSC)

50%

Хроматикалық (ақ)

Х: 0.230-0.330, y: 0.260-0.360

Интерфейс және басқару

Коннектор түрі

Hirose FH12A-50S-0.55H (50-PIN FPC)

Деректерді енгізу

8-биттік RGB (24 биттік түсті тереңдік)

Синхрондау режимдері

Де режимі (әдепкі) / hs / vs режимі

Сканерлеу бағытын басқару

L / r (солға / оңға жылжу) / UPDN (жоғары / төмен қарап шығу)

Қолдауды қолдау

8-биттік (H) немесе 6-биттік (L) ажыратымдылығы
