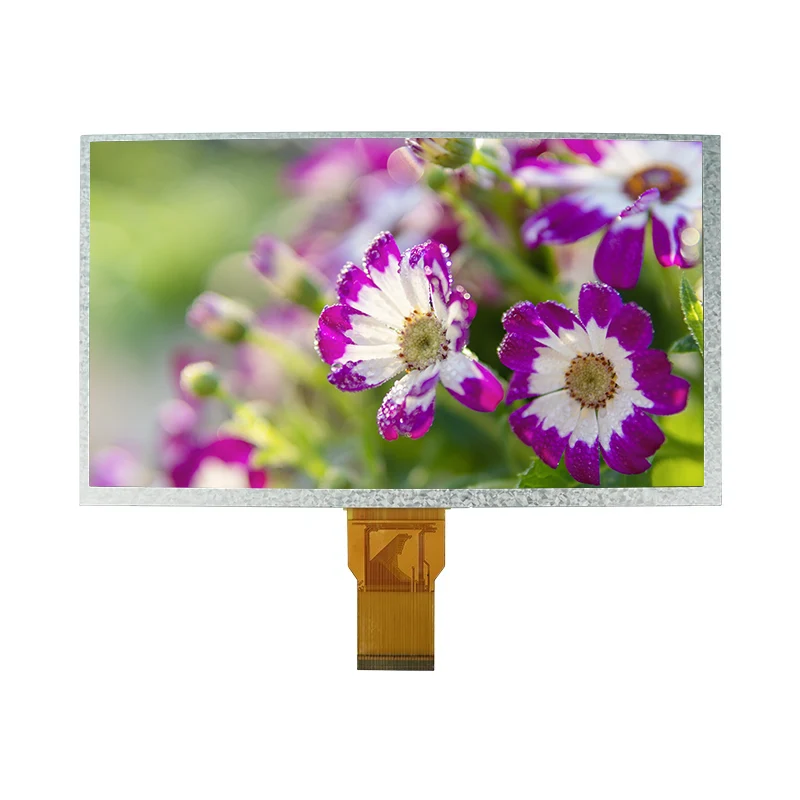

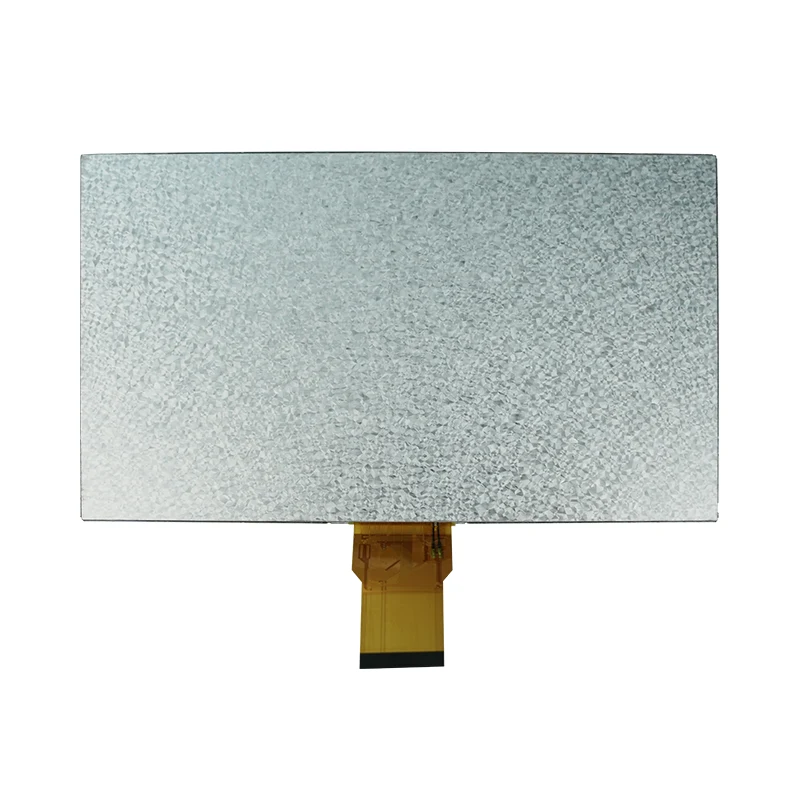

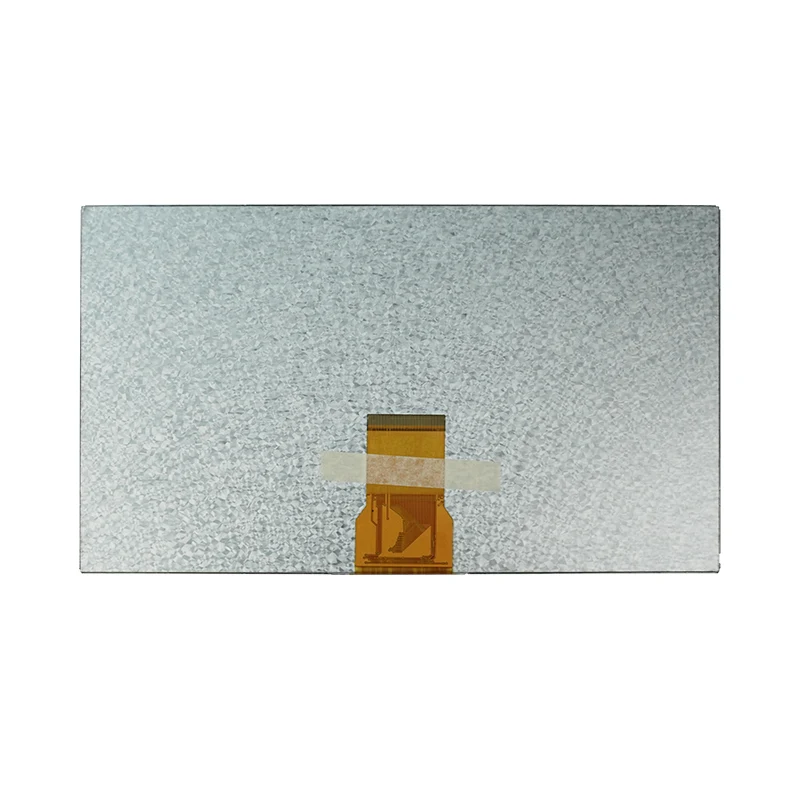

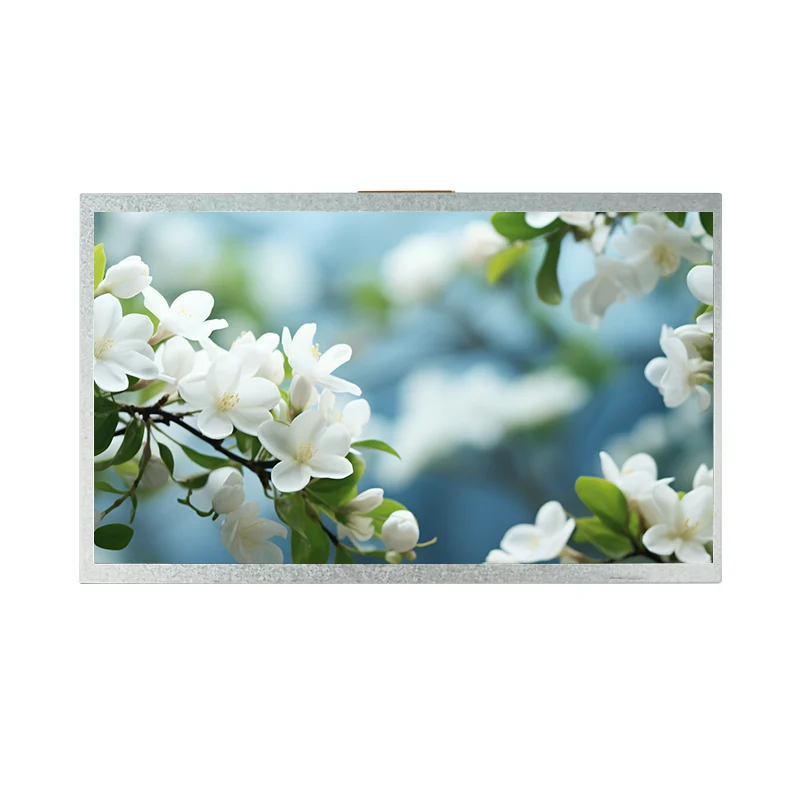

9.0' Трансмиссивті түсті TFT СКД дисплей модулі

Негізгі артықшылықтар – Неліктен бұл модуль сіздің қолданбаңызға сәйкес келеді

📐Жоғары ажыратымдылықтағы айқындық:800×480 RGB-жолақты пикселдер кәсіби HMI интерфейстері үшін анық мәтін мен графиканы береді.

🌡️Төтенше температура диапазоны:-20℃-ден 70℃-ге дейін жұмыс істейді — жылытылмайтын зауыттарда, сыртқы дүңгіршектер мен салқын қоймаларда сенімді.

🔌Үздіксіз интеграция:24 биттік параллель RGB интерфейсі және COG (әйнектегі чип) дизайны аппараттық құралдың орналасуын жеңілдетеді және жүйе өлшемін азайтады.

💡Ұзақ өмір сүретін артқы жарық:20 000 сағаттық жарық диодының қызмет ету мерзімі техникалық қызмет көрсетуді азайтады. 120 кд/м² жарықтылық тамаша оқылуды қамтамасыз етеді.

⚡ Тұрақты қуат дизайны:Кең кернеуге төзімділік (DVDD 2,8–3,6 В, AVDD 9,4–9,8 В) әртүрлі қуат жүйелерімен үйлесімділікті қамтамасыз етеді.

🛠️Баптау дайын:Шағын топтамалық сынақ тапсырыстары қабылданды. Сіздің қажеттіліктеріңізге сәйкес келетін теңшелетін FPC, артқы жарық, сенсорлық панель және микробағдарлама.

Техникалық сипаттамалар

Мәліметтер

Қолданбалар және табыс тарихы

Бұл 9,0 дюймдік HMI шаршы TFT СКД модулі сенімділік пен айқындық маңызды болып табылатын салаларда сәтті қолданылған. Төменде әдеттегі пайдалану жағдайлары және нақты мысалдар берілген.

🏭Өнеркәсіптік автоматтандыру – CNC машинасының басқару тақтасы

Еуропалық машина жасаушы бұл модульді CNC оператор панеліне біріктірді. -20 ℃ - 70 ℃ жұмыс диапазоны қыздырылмаған зауыттық орталарда сенімді өнімділікті қамтамасыз етті, ал 24 биттік RGB интерфейсі олардың бар контроллерге қосылуын жеңілдетеді.

🏥Медициналық жабдық – науқастың портативті мониторы

Медициналық құрылғыны іске қосу осы модульді ықшам COG дизайны мен тұрақты 120 кд/м² жарықтығы үшін пайдаланды, бұл жарқын аурухана жағдайында толқын пішінін анық көрсетуге мүмкіндік береді. Пайдаланушы FPC бейімделуі олардың жұқа корпусына сәйкес келуге көмектесті.

🏠 Сmart Home – Орталық басқару хабы

Ақылды үй интеграторы бұл модульді кең температура диапазоны мен ұзақ артқы жарық мерзімі үшін таңдады, бұл оны ішкі қабырға панельдері үшін де, сыртқы қақпа домофондары үшін де қолайлы етеді. 20 000 сағаттық жарық диоды ұзақ мерзімді техникалық қызмет көрсету мәселелерін азайтты.

📊Сыртқы дүңгіршек – Билеттер терминалы

Сақтау температурасы -30 ℃ дейін және -20 ℃ дейін жұмыс істейтін бұл модуль сыртқы билеттерді сату дүңгіршектерінде қысқы жағдайлардан аман қалды. 800×480 ажыратымдылығы QR кодтары мен транзакция ақпаратының анық көрсетілуін қамтамасыз етті.

С: Tianfu Display қандай өндірістік сертификаттарға ие?

A:Tianfu Display дизайн, байланыстыру және жеткізу бойынша стандартталған сапа менеджментін қамтамасыз ететін ISO 9001:2015 сертификатталған қондырғыны басқарады. Барлық модульдер жаһандық экологиялық ережелерге сәйкес келетін RoHS және REACH сәйкес шикізатты пайдаланады.

С: Әрбір өндірістік партияда қандай нақты сапа сынақтары орындалады?

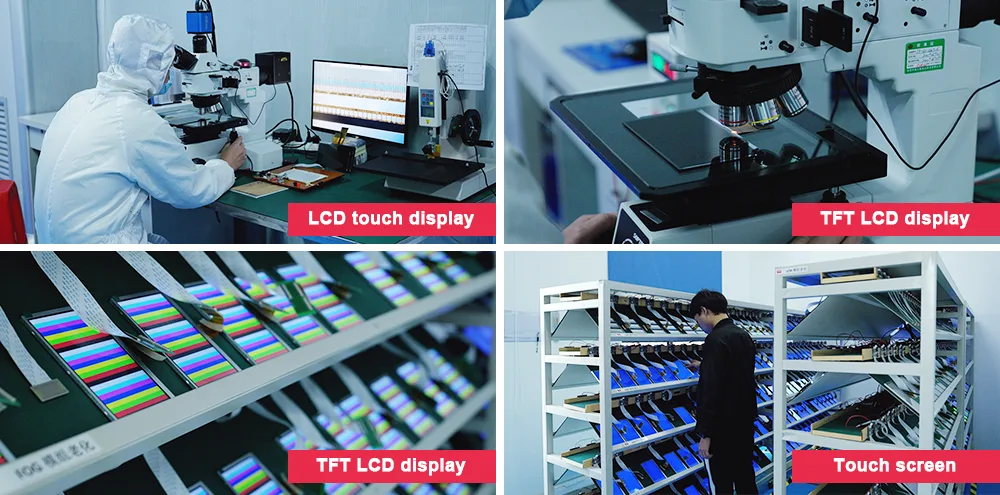

A:Әрбір партия шыны/IC үшін кіріс сапаны бақылау (IQC), автоматты COG/ТҰМАН байланыстыру сызығын теңестіру үшін процесс ішіндегі сапаны бақылау (IPQC) және 100% шығыс сапаны бақылауды (OQC) қоса алғанда, қатаң тексеру жұмыс үрдістерінен өтеді. Сенімділік сынақтары температураның айналуын, ылғалға төзімділігін, дірілді және артқы жарықтың ескіруін қамтиды.

С: Сіз дисплей өндірісінің топтамаларын қадағалауды қамтамасыз етесіз бе?

A:Иә. Әрбір модуль оның нақты құрастырылған күнімен, химиялық партиямен және зертханалық сынақ журналымен салыстырылған бақыланатын лот кодымен серияланады. Бұл ұзақ мерзімді өнеркәсіптік қолданбалар үшін маңызды 8D түбірлік себептерді жылдам талдауға мүмкіндік береді.

С: Стандартты кепілдік және жабдықты ауыстыру саясаты қандай?

A:Біз ақауларды жабатын 12 айлық стандартты өндірушінің кепілдігін ұсынамыз. Расталған сапа мәселелері үшін ауыстыру блоктары клиент жобасының тоқтап қалу уақытын азайту үшін 5–7 жұмыс күні ішінде жылдам өңделеді.

С: Сіз біріктіру үшін микробағдарламаны және техникалық баптандыру кодын бересіз бе?

A:Мүлдем. Біз толық деректер кестесінің сипаттамаларын, инициализация кодының сценарийлерін, сағат уақытының диаграммаларын, механикалық сызбаларды және интерфейсті тіркеу жазбаларын қамтитын толық аппараттық-бағдарламалық құрал құжаттама пакеттерін қамтамасыз етеміз.

С: Жаппай өндіріс міндеттемелеріне дейін шағын партия үлгісін ала аламын ба?

A:Иә, 1-ден 30 данаға дейінгі инженерлік сынақ тапсырыстары тұжырымдаманы дәлелдеу үшін қабылданады. Стандартты үлгілер 1 апта ішінде жеткізіледі, ал реттелетін FPC маршрутизациясы, артқы жарықтың модификациялары немесе сенсорлық панель қабаттасуы прототиптеу үшін 2–3 аптаны қажет етеді.
