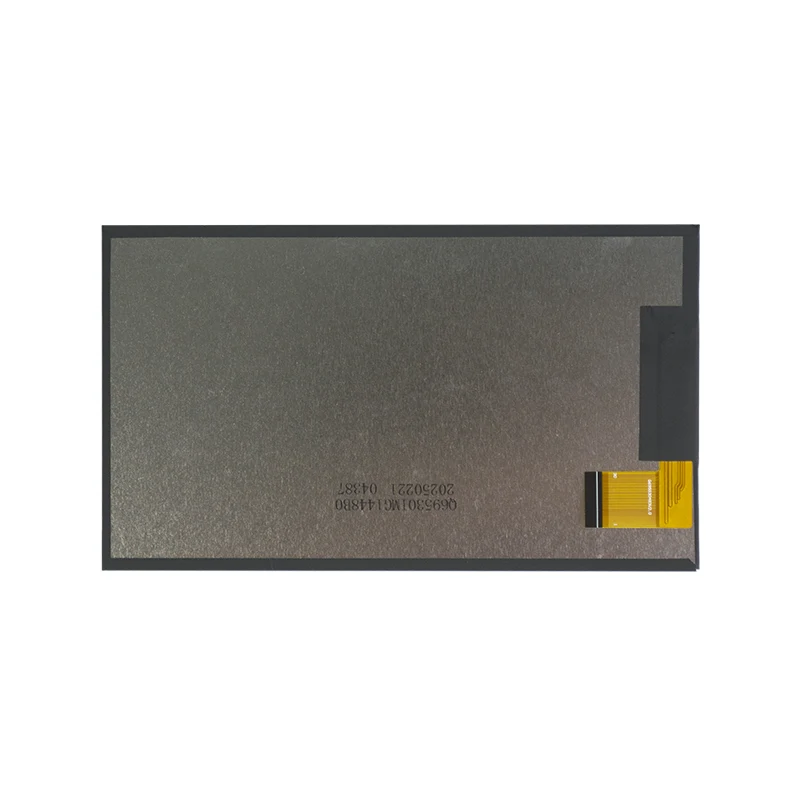

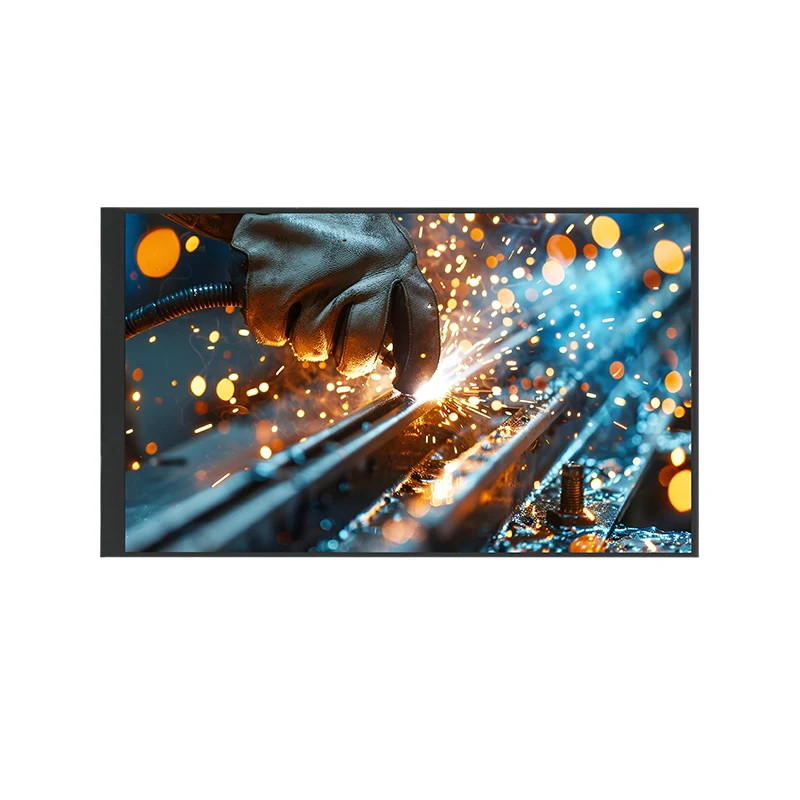

6,95' Wide Temp Color TFT LCD дисплей модулі

Негізгі мүмкіндіктер және қолданба сценарийлері

• Ажыратымдылығы жоғары бейнелер: WVGA ажыратымдылығы (600 × RGB × 1024) анық, егжей-тегжейлі кескіндерді береді.

• Кең көру бұрыштары және тұрақты дисплей: IPS технологиясы біркелкі түс пен контрастты сақтай отырып, 85° жан-жақты қарау бұрышын қамтамасыз етеді.

• Күшті қоршаған жарық бейімделгіштігі: 700:1 контраст қатынасымен біріктірілген 350 кд/м² әдеттегі жарықтық ішкі және жартылай сыртқы орталарда тамаша көрінуді қамтамасыз етеді.

• Кең қолданбалы өрістер: өнеркәсіптік адам-машина интерфейстері (HMI), медициналық жабдық дисплейлері, портативті сынақ құралдары, смарт үй басқару панелдері, коммерциялық терминалдар және IoT дисплей модульдері.

Негізгі өнім құны

Біз құрылғы өндірушілерін қосу және ойнату, тұрақты және сенімді дисплей модулімен қамтамасыз етеміз. Бұл өнімді әзірлеу циклдерін қысқартуға, жеткізу тізбегін басқарудың күрделілігін азайтуға және қатал қоршаған орта жағдайларында да ұзаққа созылатын, анық көрнекі өзара әрекеттесу тәжірибесін қамтамасыз етуге көмектеседі.

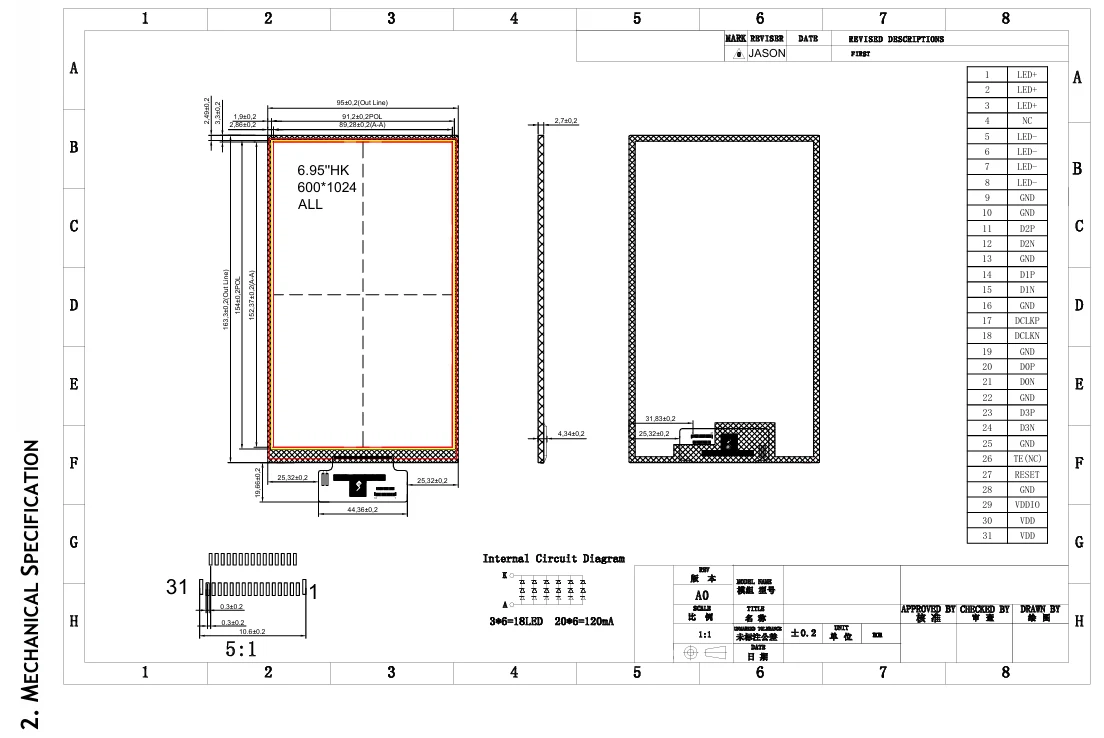

Тяньфу теңшелген 6,95' кең температуралы түсті TFT СКД дисплей модулінің сипаттамасы

Tianfu 6,95' Wide Temp Color TFT LCD дисплей модулі туралы мәліметтер

Біз өнеркәсіптік қолданбалардың қатал табиғатын түсінеміз және 6,95' Wide Temp Color TFT LCD дисплей модулі бүкіл дизайн, материал таңдау және өндіріс процестерінде жоғары сапа стандарттарын сақтайды.

• Қатаң өндіріс сынағы: зауыттан шықпас бұрын әрбір модуль қосулы сынақтан, сигнал сынағынан, түс біркелкілігін тексеруден және пиксель ақауларын тексеруден (салалық стандарттарға сәйкес) өтеді.

• Негізгі құрамдастарды сертификаттау: негізгі драйвер IC, артқы жарық диодтары және басқа маңызды құрамдас бөліктер ұзақ мерзімді тұрақты қамтамасыз ету мен тұрақты өнімділікті қамтамасыз ету үшін белгілі брендтерден алынады.

• Қоршаған ортаға бейімделуді тексеру: модуль көптеген өнеркәсіптік және коммерциялық орталардың талаптарына жауап беретін, белгіленген кең температура диапазонында тұрақты жұмыс істейтіні расталды.

• ESD қорғанысы: Схема конструкциясы ESD қорғаудың негізгі шараларын қамтиды. Тұтынушыларға жүйе деңгейіндегі өнім конструкцияларына сәйкес қорғанысты қосуды ұсынамыз.

Сәйкестік туралы мәлімдеме

Бұл өнім RoHS директивасының қауіпті заттарға қатысты шектеулеріне сәйкес келеді. Өндіріс ISO9001 сертификатталған жүйеге сәйкес қатаң түрде жүзеге асырылады. Біз тұтынушылардың арнайы жоба талаптарына негізделген сәйкес сәйкестік мәлімдемелері мен техникалық қолдау құжаттарын ұсынуға көмектесе аламыз.

Теңшеу қызметтері және процесс ағыны

Стандартты өнімдер және теңшеу

Біз осы 6,95' Wide Temp Color TFT LCD дисплей модулін үлгіні жылдам қолдауды және тұрақты жаппай өндіріспен қамтамасыз етуді қамтамасыз ету үшін стандартты өнім ретінде ұсынамыз. Сонымен қатар, біз сіздің өніміңіз бірегей дизайнды қажет етуі мүмкін екенін түсінеміз, сондықтан біз икемді теңшеу қызметтерін ұсынамыз:

Оптикалық теңшеу: жарықтылықты (500 кд/м² дейін немесе одан жоғары), түс температурасын және бетті өңдеуді (жарқылға қарсы, жоғары жылтыр, т.б.) реттеңіз.

Интерфейс пен түйреуішті бейімдеу: Аппараттық құралдарды жобалау мүмкіндігі аясында біз FPC ұзындығына, интерфейс позициясына және түйреуіш анықтамаларына түзетулер бойынша келіссөздер жүргізе аламыз.

Құрылымдық теңшеу: құрылғының корпусына және орнату әдісіне сәйкес келетін пластик немесе металл жақтау конструкцияларын қамтамасыз етіңіз.

Артқы жарықты күңгірттеу: сұрау бойынша реттелетін күңгірттеу жиілік диапазоны бар PWM күңгірттеуін қолдайды.

Ынтымақтастық процесі

Қажеттіліктерді талдау → Шешімді бағалау және баға ұсыныстары → Үлгілерді тестілеу → Дизайнды растау → Шағын партияны сынақтан өткізу → Жаппай жеткізілім және сапаны қадағалау

Бізде кәсіби FAE (Field Application Engineer) командасы бар, сізге бастапқы іріктеуден бастап жаппай өндірісті енгізуге дейін толық технологиялық қолдау көрсетеді.

1-сұрақ: Бұл дисплей негізінен қандай өнімдерге жарамды?

A: Бұл 6,95 дюймдік WVGA IPS дисплейі өнеркәсіптік басқару жабдығы (HMI), медициналық бақылау құралдары, портативті смарт терминалдар, қол штрих-код сканерлері, смарт шкафтар және өзіне-өзі қызмет көрсететін дүңгіршектер үшін өте қолайлы. Ол дисплей сенімділігі, кең көру бұрыштары және үнемділік тепе-теңдігін қажет ететін қолданбалар үшін арнайы әзірленген.

2-сұрақ: Интерфейс MIPI DSI, бірақ менің негізгі басқару чипім RGB немесе LVDS пайдаланады. Оны әлі де қолдануға бола ма?

Ж: Иә, MIPI DSI протоколын RGB немесе LVDS түрлендіру үшін көпір чипі (мысалы, DragonTrail немесе Realtek шешімдері) қажет болады. Жүйе интеграциясын жылдам аяқтауға көмектесу үшін қолайлы көпір чиптері немесе жетілген адаптер тақталарына арналған анықтамалық конструкциялар бойынша ұсыныстар бере аламыз.

3-сұрақ: Сынақ үшін үлгілерді сұрай аламын ба?

A: Иә. Біз нақты жоба талаптары бар әлеуетті тұтынушылар үшін үлгі сатып алуды ұсынамыз. Компания туралы ақпаратты, жобаға шолу жасауды және тестілеу қажеттіліктерін ұсынып, бизнес арналарымыз арқылы бізбен хабарласыңыз, біз мұны мүмкіндігінше тезірек реттейміз.

4-сұрақ: Жұмыс температурасы -10°C пен 60°C аралығында. Оны суық немесе ыстық ортада қолдануға бола ма?

A: Бұл диапазон қалыпты өнімділік үшін кепілдік берілген жұмыс температурасы болып табылады. Қолданбаңыздың ортасы осы ауқымнан асып кетсе (мысалы, суық аймақтардағы сыртқы жабдық), біз таңдамалы кең температура нұсқасын (мысалы, -30°C~80°C дейін ұзартылған) бағалай аламыз, бірақ бұл материалдар мен шығындарды түзетуді қамтуы мүмкін.

5-сұрақ: 350 нит жарықтықта ол ашық ауада күн сәулесінде көрінеді ме?

A: 350 кд/м² ішкі қолданбаларға тән. Сыртқы күн сәулесін оқу мүмкіндігі үшін біз шағылысуларды азайту үшін оптикалық байланыстыру технологиясымен жұптастырылған 800 кд/м² немесе одан жоғары жарықтығы жоғары экранды ұсынамыз. Біз жоғары жарықтықты теңшеу опцияларын ұсына аламыз.

6-сұрақ: Панельдің шамамен қызмет ету мерзімі қандай?

A: Белгіленген электрлік және температуралық жағдайларда, артқы жарықтың қызмет ету ұзақтығы (жарықтық бастапқы мәннің 50% дейін төмендегенге дейінгі уақыт) әдетте 30 000 сағаттан асады. Нақты қызмет ету мерзімі жұмыс ортасына, жылуды диссипациялау дизайнына және қозғаушы токқа тығыз байланысты.

7-сұрақ: Драйверлер немесе инициализация коды сияқты техникалық қолдау көрсетесіз бе?

A: Иә. Біз сатып алушы тұтынушыларға негізгі техникалық сипаттамалармен, интерфейс уақытының диаграммаларымен, ұсынылған схемалармен және драйвер IC үшін инициализация кодының мысалдарымен қамтамасыз етеміз. Күрделі техникалық мәселелер бойынша біздің FAE командасы кәсіби қолдау көрсетеді.

8-сұрақ: Тапсырыстың ең аз мөлшері (MOQ) дегеніміз не және жеткізу уақыты қандай?

A: Стандартты үлгілер үшін MOQ тапсырыс құрылымына байланысты әдетте 500-1000 бірлікті құрайды. Жаппай өндірістің стандартты мерзімі шамамен 4-6 апта. Шұғыл үлгілер немесе шағын партиялар үшін бізде келіссөздер үшін жылдам процесс бар. Арнайы талаптар негізінде MOQ және тапсырыс беру уақыттары бағалануы керек.
