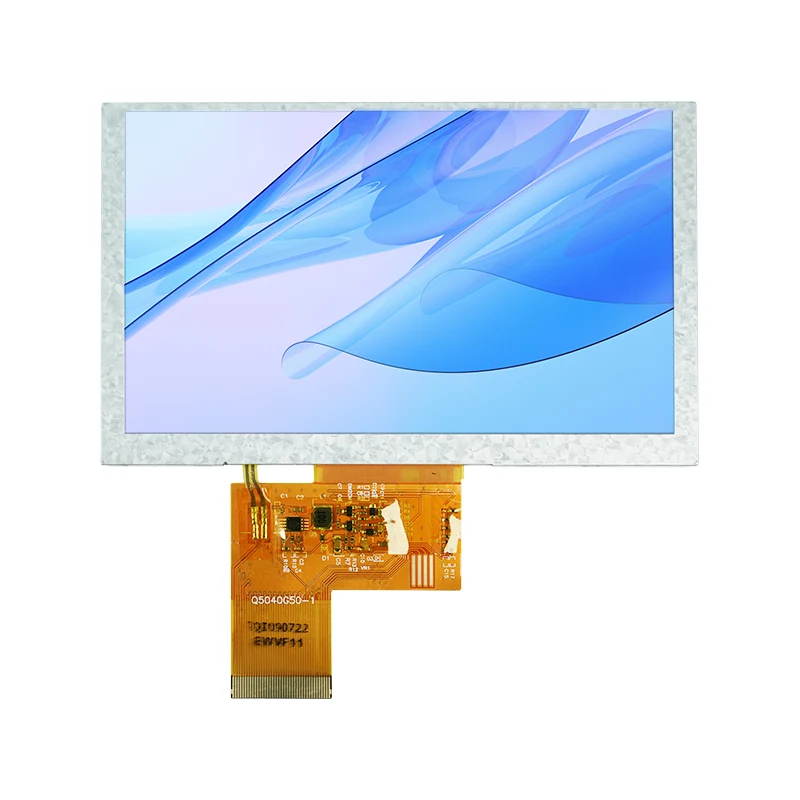

Smart TFT СКД дисплейі: таңдаудан әзірлеуді орналастыруға дейінгі практикалық нұсқаулық

Енгізілген жүйеде және адам мен машинаның өзара әрекеттесу дизайнындаSmart TFT СКД дисплейіенді жай ғана «дисплей құрамдас бөлігі» емес — бұл пайдаланушы тәжірибесі мен өнім табысын анықтайтын маңызды фактор. Өнеркәсіптік HMI, смарт үй басқару панелі немесе қолмен тасымалданатын медициналық құрылғы жасап жатырсыз ба, нарықтағы Smart TFT СКД дисплейлерінің кең ауқымын шарлап, дұрыс таңдау жасай отырып, жылдам орналастыруды қамтамасыз ету жиі көрінгеннен күрделірек болады.

1. Таңдау: Өлшем мен ажыратымдылыққа қарап қана қоймаңыз

Іріктеу кезеңіндегі ең көп кездесетін қателік – «бұл дұрыс көрінеді» деген оймен экранда тұру. Шындығында, Smart TFT LCD дисплейлері арасындағы негізгі айырмашылықтар көбінесе техникалық кестеден тыс болады.

1.1 Интерфейс түрі: Бірінші сыни бөліну

Интерфейс түрі сіздің негізгі контроллеріңіз экранды басқара алатынын және әзірлеу процесінің қаншалықты күрделі болатынын тікелей анықтайды. Жалпы интерфейс түрлерінің әрқайсысының өздерінің қолайлы қолданбалары бар:

Арнайы ескерту: Егер сіздің негізгі контроллеріңіз STM32F103 сияқты MCU болса, онда кірістірілген RGB контроллері жоқ болса, RGB интерфейс экранын тікелей таңдау өте қиын болады. Сізге қосымша көпір чипі (мысалы, SSD1963) қажет болады немесе баламалы түрде SPI немесе параллель интерфейс экранына ауысыңыз.

1.2 Ажыратымдылық пен өлшемді сәйкестендіру

Жоғары ажыратымдылық әрқашан жақсы емес. Кірістірілген жүйелердің кеңістігі шектеулі әлемінде жоғары ажыратымдылық үлкенірек фреймбуфер жадын пайдалануды, жоғары қуат тұтынуды және жоғары бағаны білдіреді. Негізгі ереже:

Қарапайым белгішелерді немесе мәтінді (мысалы, құрылғы панельдерін) көрсету үшін: 240x240 немесе 320x320 жеткілікті
Стандартты адам мен машина интерфейстері үшін (мысалы, қол терминалдары): 480x480 немесе 800x480
Анық диаграммаларды немесе кескіндерді қажет ететін қолданбалар үшін: 720x720 немесе одан жоғары

Шаршы TFT смарт киілетін құрылғыларда және өнеркәсіптік құралдарда жиі кездеседі. Жалпы сипаттамаларға 1,3 дюйм (240x240), 3,4 дюймдік (480x480) және 4,0 дюймдік (720x720) кіреді.

1.3 Қоршаған ортаға бейімделу: ішкі, сыртқы немесе төтенше жағдайлар?

Көптеген жобалар прототиптеу кезеңінде стандартты экрандармен жақсы жұмыс істейді, бірақ өрісте енгізілгеннен кейін мәселелерге тап болады. Үш негізгі параметрге ерекше назар аудару керек:

• Жарықтық: 300–400 нит үй ішінде пайдалану үшін жеткілікті; жартылай ашық қолданбалар үшін 500–800 нит қажет; Тікелей күн сәулесінің астында толық ашық ауада пайдалану түсінікті болу үшін 1000 нит немесе одан жоғары талап етеді

• Жұмыс температурасы: Коммерциялық дәрежесі: 0°C - 50°C; өнеркәсіптік дәреже: -20°C-тан 70°C-қа дейін; автомобиль немесе экстремалды орталар -30°C және 85°C немесе одан кеңірек температураны қажет етеді

• Көру бұрышы: Экранды бірнеше адам көретін немесе құрылғы бұрышта орнатылған сценарийлер үшін IPS толық көру бұрышы экрандарына артықшылық беріледі; TN экрандары арзанырақ, бірақ кең бұрыштарда айтарлықтай түс ығысуын көрсетеді

1.4 Сенсорлық панель және бетті өңдеу

Егер сіздің өніміңізге сенсорлық функция қажет болса, резистивті және сыйымдылық түрлерін таңдаудан басқа, бірнеше оңай ескерілмейтін мәліметтер бар:

Ламинация әдісі: Оптикалық байланыстыру ауа саңылауларымен ламинациямен салыстырғанда жақсырақ айқындық пен шағылыстыруды азайтады, бірақ жоғары бағаға ие болады.
Беттік жабын: жарқырауға қарсы (AG), шағылысқан (AR) және саусақ ізіне қарсы (AF) жабындар — сыртқы немесе жоғары жарықтығы бар құрылғылар үшін AG+AR комбинациясы ұсынылады.

Қақпақ әйнегін теңшеу: дөңгелектелген бұрыштар, жібек экранды логотиптер, тесіктер немесе басқа эстетикалық модификациялар қажет пе

2. Аппараттық құрал және драйвер: тұзақтардың алдын алу

Экран таңдалғаннан кейін аппараттық дизайн және драйверді әзірлеу ықтимал қателердің басқа жиынтығын ұсынады.

2.1 FPC кабелі және қосылымы

FPC кабелі экрандағы ақаулардың 80% себебі болып табылады. Кабельді салу немесе алу алдында әрқашан қосқыш ысырмасының құлпын ашыңыз — оны күштеп тарту алтын контактілерді зақымдауы мүмкін. Жүйе қосылып тұрғанда FPC-ді ешқашан розеткаға қоспаңыз немесе ажыратпаңыз, өйткені қалдық ток интерфейсті күйдіруі мүмкін.

FPC теңшеу кезінде мыналарға назар аударыңыз:

Істіктердің реттілігі мен кернеу деңгейлері негізгі платамен үйлесімді ме
Басқа құрамдастарды бүгу, кеңейту немесе бағыттау қажет
FPC ұзындығы механикалық қоршау дизайнына сәйкес келеді ме

2.2 Қуат көзі және артқы жарық

TFT-LCD әдетте бірнеше кернеу рельстерін қажет етеді: VDD (3,3V логикасы), VGH (оң ығысу), VGL (теріс қиғаш) және т.б. Қалыпты емес қуат беру - түс бұрмалануының және экранның жыпылықтауының бірінші себебі. Әдеттегі диагностикалық тәсіл VCOM кернеуінің деректер парағы спецификациясынан ауытқығанын тексеру болып табылады (мысалы, 3,8 В-тан асуы жиі байқалатын жыпылықтауға әкеледі).

Артқы жарықпен жүру үшін PWM күңгірттенуі бар тұрақты ток шешімі ұсынылады. Егер PWM жиілігі 150 Гц төмен түссе, адам көзі жыпылықтауды қабылдауы мүмкін; жиілікті 200 Гц-тен жоғары көтерген жөн.

2.3 Драйвердің IC және графикалық кітапханасы

Жалпы TFT драйверінің IC-леріне ILI9341, ST7789 және ST7735 кіреді. Олардың ішінде ILI9341 ең көп құжаттаманы және ең қарапайым драйверді енгізуді ұсынады, бұл оны 240x320 ажыратымдылықтағы қолданбаларға қолайлы етеді.

Графикалық кітапханалар үшін LVGL және TouchGFX ендірілген кеңістіктегі негізгі таңдау болып табылады. LVGL ашық бастапқы болып табылады және бірнеше платформаларды қолдайды, ал TouchGFX STM32 микроконтроллерлері үшін терең оңтайландырылған.

3. Арнайы опция: UART Smart Serial Screens

Егер сіздің командаңыз графикалық драйверді дамытуға көп уақыт жұмсағысы келмесе немесе негізгі контроллеріңізде шектеулі ресурстар болса, UART сериялық экраны қарастыруға тұрарлық опция болып табылады.

Мұндай экрандарда кірістірілген MCU (мысалы, ATmega328PB) бар және оларды тек TX және RX түйреуіштерін алып, сериялық порт арқылы пәрмендер жіберу арқылы басқаруға болады.

Нарықтағы UART экрандары әдетте екі санатқа бөлінеді:

Біріншісі әзірлеудің өте жоғары тиімділігін ұсынады — экранға жыпылықтамас бұрын компьютердегі пайдаланушы интерфейсін имитациялауға болады. Соңғысы неғұрлым төмен деңгейлі басқару мүмкіндіктерін береді.

4. Жалпы ақаулық диагностикасының жылдам анықтамасы

Соңында, жоғары жиілікті өріс мәселелерін шешуге арналған жылдам анықтамалық бақылау тізімі - бұл күнді үнемдеуі мүмкін:

Симптом	Басымдық тергеу бағыты
Экран ақаулы, дисплей жоқ	FPC кабелінің бос немесе тотыққандығын тексеріңіз (80% жағдайда); ажыратымдылық/жаңарту жылдамдығы параметрлерін тексеріңіз
Түс бұрмалануы, тік жолақтар, діріл	Қалыпты емес қуат кернеулерін тексеріңіз (VGL/VGH/VCOM); PWM күңгірттеу жиілігі тым төмен екенін тексеріңіз
Күңгірт кескін немесе артқы жарық жұмыс істемейді	Артқы жарық диодтарының ескіргенін тексеріңіз; қуат адаптерінің нақты шығыс кернеуін тексеріңіз
Экрандағы қара/ақ дақтар түзетілді	Физикалық зақымдану немесе артқы жағынан қысу (қайтымсыз - ауыстыруды қажет етеді)

TFT СКД таңдау және әзірлеу, негізінде, құны, өнімділігі, әзірлеу циклі және сенімділік арасындағы келіссөз болып табылады. «Ең жақсы» экран жоқ — тек «ең қолайлы» шешім. Бұл нұсқаулық жобаңыздың басында қажетсіз айналма жолдарды болдырмауға көмектеседі, бұл шын мәнінде сараланған өнім тәжірибесін жасауға көбірек күш салуға мүмкіндік береді деп үміттенемін.
