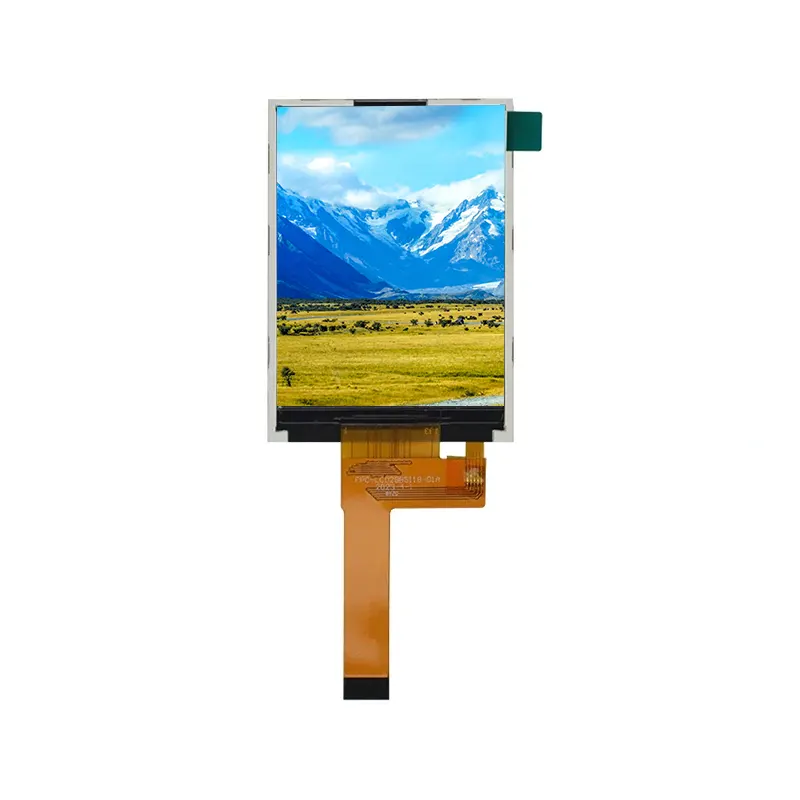

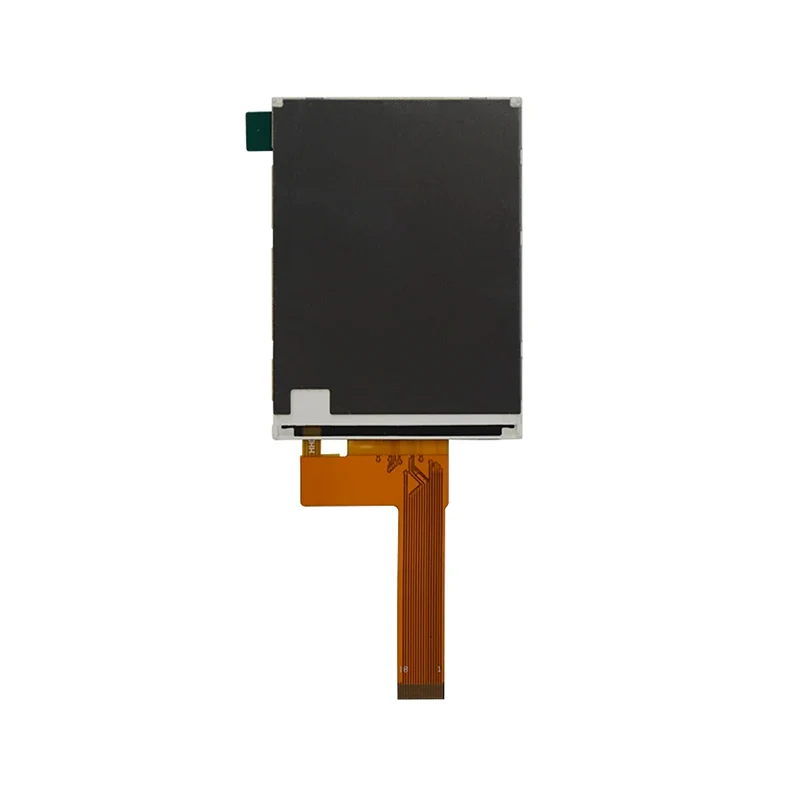

2.7' Графикалық стандартты TN TFT СКД экран модулі

2.7' Графикалық стандартты TN TFT СКД экран модулі негізінен өнеркәсіптік және смарт үй СКД-де қолданылады. Мысалы:

1. Өнеркәсіптік қол терминалы

Өнеркәсіптік портативті құрылғылар: PDA/штрих-код сканерлеріне арналған арнайы СКД

Тұрақты СКД | Өнеркәсіптік детекторлар мен деректер терминалдары үшін өте қолайлы

Инвентарлық сканерлер мен портативті принтерлерге арналған кеңейтілген СКД

Жоғары сапалы дисплейлер – өнеркәсіптік қол құрылғылары үшін жасалған

2.Ақылды үй

Ақылды үй басқару тақталары | Арнайы кеңейтілген СКД шешімдері

Кофе қайнатқыштарға, робот шаңсорғыштарға және пештерге арналған берік СКД

Ақылды үй дисплейлері – жоғары сапалы және тапсырыс бойынша сәйкестендіру

Мәліметтер

Tianfu теңшелген 2,7' графикалық стандартты TN TFT СКД экран модулінің сипаттамасы

Тяньфудан нақты әлемдік қолдану тәжірибесі: мобильді деректер терминалын өндірушісінің перспективасы

"Жаңа буындағы өнеркәсіптік PDA әзірлеу кезінде бұл 2,7' графикалық стандартты TN TFT СКД экран модулі біздің таңдауымыз болды. Оның жоғары жарықтылығы бар артқы жарығы (біз 500 cd/m² нұсқасын теңшедік) және жарқырауға қарсы өңдеу күшті сыртқы жарық кезінде қиын экран мазмұнын танудың ауыр нүктесін толығымен шешті."

«960×240 кең экран арақатынасы мобильді деректер терминалдарының өзара әрекеттесу логикасымен өте үйлесімді: көлденең кеңістік штрих-кодтар мен жол құжатының нөмірлерін толық көрсету үшін жеткілікті, ал тік орналасу «ақпаратты көрсету аймағы + төменгі бекітілген түймелер» классикалық UI дизайнына тамаша сәйкес келеді, бұл ықшам кеңістікте тиімді жұмыс істеуге мүмкіндік береді.

"SPI интерфейсінің төмен қуат тұтыну мүмкіндігі терминалдық батареяның қызмет ету мерзімін тікелей жақсартады. Модуль үшін тек 8мА логикалық қуат тұтынуы, өзіміз әзірлеген артқы жарықты бағалауды басқару стратегиямызбен бірге үздіксіз сканерлеу сценарийлерінде құрылғының жалпы батареясының қызмет ету мерзімі шамамен 18%-ға ұзартылды."

«Модульдің кең температурадағы тұрақтылығы (-20°C-тан +70°C-қа дейін) және механикалық сенімділігі біздің қатаң сынақтардан өтті, соның ішінде жоғары төмен температурадағы циклді және 1,2 метрлік құлау сынақтары, өнеркәсіптік ортадағы төзімділік талаптарына толығымен сәйкес келеді».

Мақсатты оңтайландыру және қолдау

Біз осындай қолданбалар үшін жетілдірілген шешімдерді ұсынамыз:

Эксклюзивті мүмкіндіктер: Жетілдірілген артқы жарық драйвері (PWM күңгірттеу/жылдам оятуды қолдау), қолғапты түрту, кедергіге қарсы дизайн және энергияны үнемдеу режимі жинағы.

Өнеркәсіпті теңшеу: экспресс логистика, суық тізбекті сақтау және сыртқы тексерулер сияқты сценарийлер үшін оңтайландырылған теңшелген нұсқалар қол жетімді.

Жылдам қолдау: негізгі сканерлеу қозғалтқыштарымен, өндірістік желіні сынау құралдарымен және ұзақ мерзімді жеткізу кепілдігімен үйлесімді анықтамалық дизайнды қамтамасыз етіңіз.

Тұтынушының кері байланысы

"Соңғы 18 айда біз үш терминалдық өнімде осы модульдің 35 000-нан астам бірлігін жиынтықта қолдандық. Бізді ең қанағаттандыратыны - біздің кең ауқымды өндіріс пен сатылымнан кейінгі техникалық қызмет көрсетуімізге сенімді кепілдік беретін тамаша сериялық консистенция және өте жылдам техникалық қолдау реакциясы. Тяньфу - сенімді және теңшелген СКД зауыты, біз оларға әрқашан сенеміз."

Tianfu 2.7' TFT LCD экран модулі қолданбасы

Тяньфу жетекші уақыты

Жиі қойылатын сұрақтар

1-сұрақ: SPI және RGB интерфейстерін қалай таңдауға болады?

A: Екі интерфейс әртүрлі қолданба талаптарына сәйкес келеді:

SPI интерфейсінде түйреуіштердің аз саны (әдетте 3–4 деректер сызығы) бар, статикалық кескіндерді көрсету немесе деректерді баяу жаңарту сияқты MCU түйреуіштерінің ресурстары шектеулі және жаңарту жылдамдығының төмен талаптары болатын сценарийлер үшін өте қолайлы.

RGB интерфейсі динамикалық мазмұнды, бейнелерді немесе жылдам өзгеретін графиканы көрсету үшін қолайлы жоғары жаңарту жылдамдығымен деректерді параллельді жіберуге мүмкіндік береді, бірақ ол көбірек пин ресурстарын қажет етеді.

2-сұрақ: Неліктен артқы жарық 8,7–10,2 В салыстырмалы жоғары кернеуді қажет етеді?

A: Бұл модуль параллель қосылған бірнеше жарық диоды бар артқы жарық дизайнын қабылдайды. Салыстырмалы түрде жоғары кернеу талабы, әдетте, артқы жарық біркелкі және жеткілікті жарықтықты қамтамасыз ете алатын тізбектей жалғанған бірнеше жарықдиодты шамдардан тұратынын білдіреді. Нақты пайдалану кезінде арнайы артқы жарықтандыру драйверінің схемасы қажет; оны 3,3 В логикалық қуат көзіне тікелей қосу мүмкін емес.

3-сұрақ: Модульдің жұмыс температурасының диапазоны өнеркәсіптік қолдану талаптарына сәйкес келе ме?

A: Иә. Жұмыс температурасының -20°C-тан +70°C-қа дейінгі диапазоны көптеген өнеркәсіптік орталардың талаптарын қамтиды. Неғұрлым экстремалды орталар үшін (мысалы, сыртқы қатты суық немесе жоғары температура шеберханалары) -40°C пен +85°C аралығындағы арнайы талаптарға жауап беретін кең температура нұсқасын (баптау қажет) қамтамасыз ете аламыз.

4-сұрақ: Модульдің жұмыс температурасының диапазоны өнеркәсіптік қолдану талаптарына сәйкес келе ме?

A: Иә. Жұмыс температурасының -20°C-тан +70°C-қа дейінгі диапазоны көптеген өнеркәсіптік орталардың талаптарын қамтиды. Неғұрлым экстремалды орталар үшін (мысалы, сыртқы қатты суық немесе жоғары температура шеберханалары) -40°C пен +85°C аралығындағы арнайы талаптарға жауап беретін кең температура нұсқасын (баптау қажет) қамтамасыз ете аламыз.

5-сұрақ: Бұл дисплей экранын қалай басқаруға болады? Қандай перифериялық схемалар қажет?

A: Негізгі жүйе қажет:

3,3В логикалық қуат көзі (дәлдік ±5%)

8–10В артқы жарығы драйвер тізбегі (тұрақты ток 15–25мА)

MCU немесе дисплей контроллері (SPI немесе RGB интерфейсін қолдау)

Қосымша: сенсорлық экран контроллері (сенсорлы нұсқалар үшін)

Біз толық анықтамалық дизайн схемалары мен драйвер үлгі кодтарын (STM32, ESP32 және Arduino сияқты платформаларды қолдау) ұсынамыз.

6-сұрақ: Бұл дисплей экраны үшін теңшеудің қандай аспектілеріне қолдау көрсетіледі?

A: Біз негізгі теңшеу опциялары бар саладағы жетекші модульдік теңшеу қызметтерін ұсынамыз, соның ішінде:

Интерфейс және түйреуіштерді теңшеу

PCB орналасуына сәйкес келетін FPC коннекторының орнын және түйреуіш ретін реттеңіз

SPI интерфейсінің пәрмен жиындарын негізгі басқару чипіне сәйкестендіру үшін теңшеңіз

Сенсорлық экрандар немесе қоршаған жарық сенсорлары үшін I2C интерфейсін қосыңыз

Оптикалық өнімділікті реттеу

Сұйық кристалды материалдарды әртүрлі көру бұрыштарымен ауыстырыңыз (IPS/FFS/TN)

Артқы жарықтың жарықтығын реттеу (қосымша диапазон: 150–800 кд/м²)

Поляризатор бұрышын өзгерту (0°/90°/180°/270°)

Жарқылға қарсы және саусақ ізіне қарсы сияқты бетті өңдеулерді қосыңыз

Механикалық құрылымның бейімделуі

Модульдің жалпы қалыңдығын реттеңіз (ең аз қалыңдығы 1,8 мм дейін)

FPC ұзындығын және кабельдің шығу бағытын өзгертіңіз

Орнату саңылауларының орындарын қосыңыз немесе азайтыңыз

Арнайы тығыздау талаптары үшін жақтау дизайнын бейімдеңіз

Арнайы қоршаған ортаға бейімделу

Кең температуралық нұсқа (-40°C - +85°C)

Сыртқы көрініс үшін жоғары жарықтылық нұсқасы

Дірілге төзімді арматураланған дизайн
