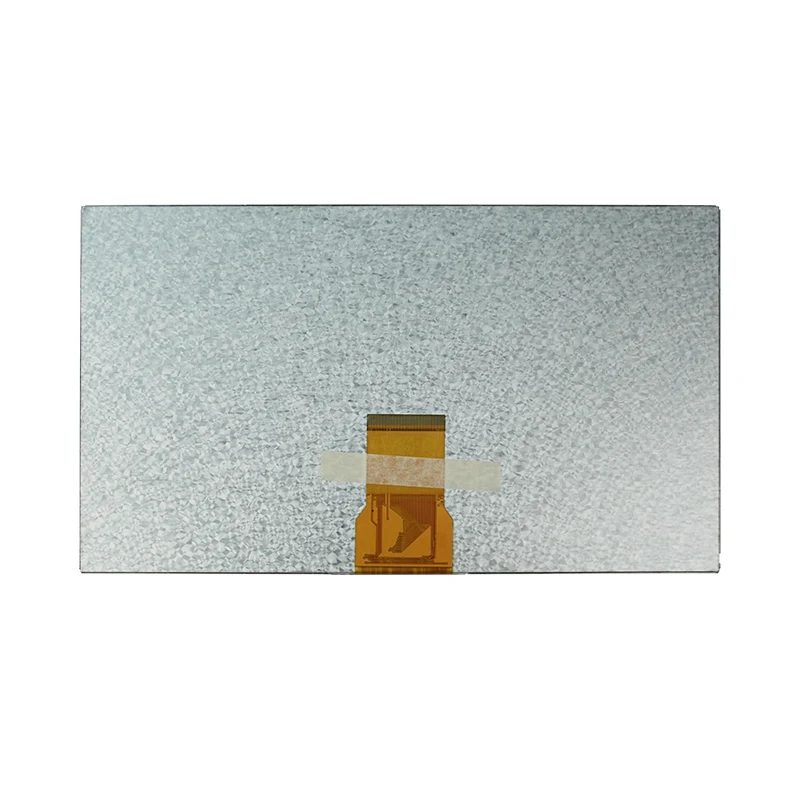

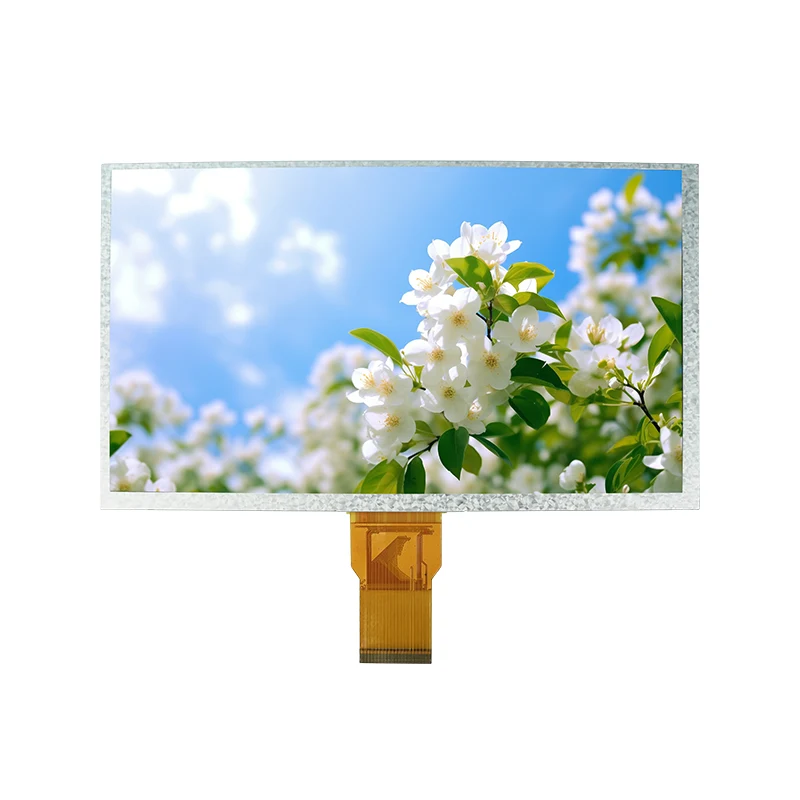

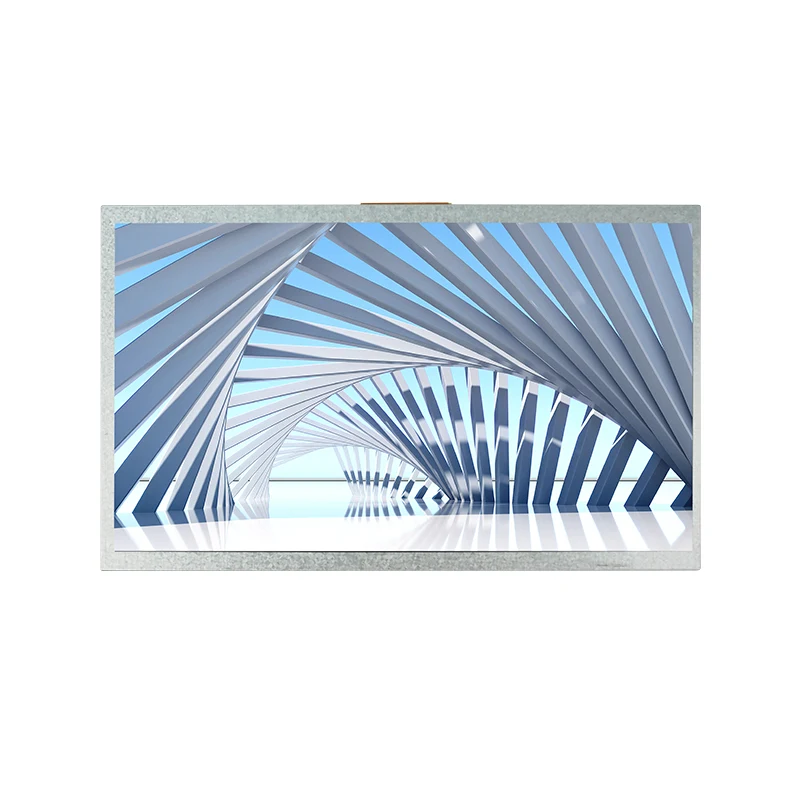

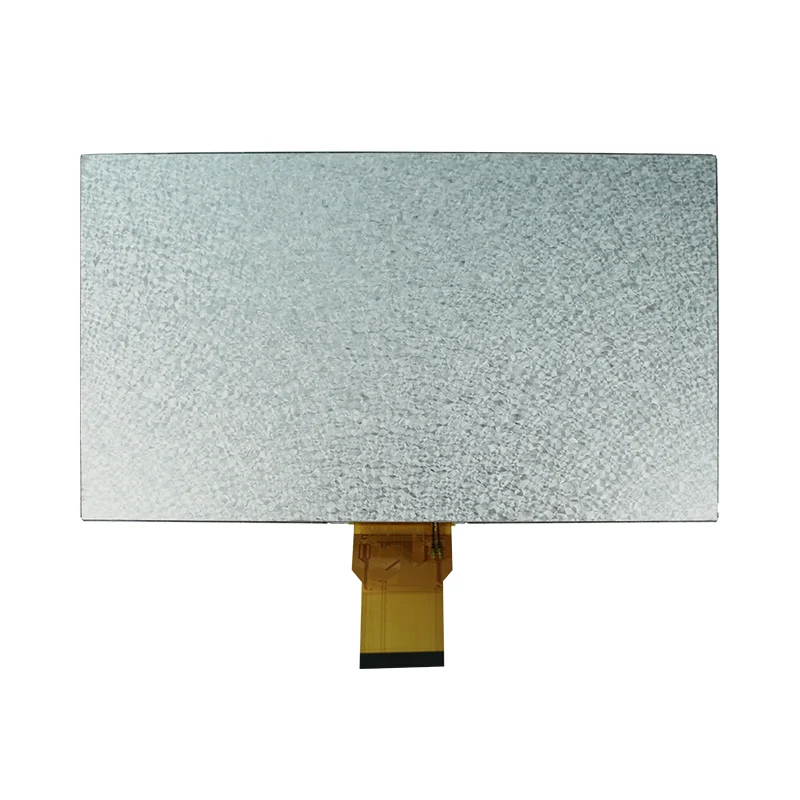

9.0' Жоғары жеңіл TN TFT СКД экран модулі

Негізгі мүмкіндіктер

• Жоғары айқындық: 800×480 RGB жолақты ажыратымдылығы бар 9,0 дюймдік TFT-LCD және айқын, жоғары контрастты визуалды бейнелер үшін қалыпты ақ TN технологиясы.

• Мықты сенімділік: төтенше температураларда (-20℃ және 70℃) мінсіз жұмыс істейді, өнеркәсіптік және сыртқы қолданбалар үшін өте қолайлы.

• Үздіксіз интеграция: 24 биттік параллель RGB интерфейсі және COG орамы жан-жақты үйлесімділікпен ықшам, жеңіл дизайнды қамтамасыз етеді.

• Энергия тиімділігі: оңтайландырылған 18-жарық диодты артқы жарығымен (жалпы ток 120мА) өте төмен қуат тұтыну.

• Күшті қуат икемділігі: қатал жағдайларда тұрақты жұмыс істеу үшін кең кернеу диапазондарын қолдайды (Сандық: 2,8–3,3 В, Аналогты: 9,4–9,8 В, қақпа: ±5,4–19 В).

Техникалық Техникалық сипаттамалар

 Мәліметтер

Қолданбалар және өнеркәсіп шешімдері

Инженерлер мен сатып алу топтары нақты қолданбалы мәселелерді шешу қажет болғанда осы 9,0 дюймдік TN TFT LCD модулін таңдайды:

• Өнеркәсіптік басқару панельдері:Кондиционері жоқ зауыттық орталарда тұрақты жұмыс істейтін дисплей қажет пе? Кең -20°C-тан 70°C-қа дейінгі жұмыс температурасы және COG (Chip-on-Glass) құрылымы зауытты автоматтандыру және HMI жүйелері үшін 24/7 сенімді жұмыс уақытын қамтамасыз етеді.

• Mбақылау құрылғылары:Портативті клиникалық жабдықтағы қуат пен кеңістік шектеулеріне алаңдайсыз ба? Оңтайландырылған 18-жарық диодты артқы жарығы (жалпы ток 120мА) дисплей мәтінінің анықтығына нұқсан келтірместен қолдық медициналық құралдар үшін батареяның қызмет ету мерзімін едәуір ұзартады.
• Ақылды үй интерфейстері және IoT:Аппараттық құралдың орналасуын жеңілдететін ықшам, жұқа профильді дисплей іздеп жүрсіз бе? Стандартты 24-биттік параллель RGB интерфейсі және жеңіл дизайн смарт құрылғыларға, кіруді басқару жүйелеріне және қауіпсіздік домофондарына үздіксіз біріктіруге мүмкіндік береді, нарыққа шығу уақытын жылдамдатады.
• Ішкі қызмет көрсету терминалдары және сату:Үй ішіндегі бөлшек сауда үшін өнімділігі жоғары, бірақ бюджетке қолайлы дисплей іздеп жүрсіз бе? 120cd/m² жарықтық және үнемді WVGA TN технологиясы ішкі билет сату дүңгіршектері, сауда автоматтары және жұмыс үстеліндегі сынақ құралдары үшін айқын, жоғары контрастты көрінуді қамтамасыз етеді.

Сатудан кейінгі қолдау және техникалық қызметтер

Тианфу дисплейі жан-жақты инженерлік қолдауы және жоғары сапалы сатылымнан кейінгі қызметтері бар әрбір 9,0 дюймдік TN TFT СКД модулінің артында тұрады. Біз дисплей құрамдастарын жеткізіп қана қоймаймыз, біз сіздің аппараттық құралдарды біріктіру прототип кезеңінен жаппай өндіріске дейін сәтті болуын қамтамасыз етеміз.

Кепілдік қамту және сапа кепілдігі

• 12 айлық стандартты кепілдік:Қалыпты жұмыс жағдайында өндірістік ақауларды, артқы жарықтың ақауларын және дисплейдегі ауытқуларды толығымен қамтиды.
• Кеңейтілген кепілдік опциялары:Көлемді көтерме тапсырыстар немесе маңызды өнеркәсіптік қосымшалар үшін қол жетімді — теңшелген қамту жоспарлары үшін техникалық сату тобымызға хабарласыңыз.

B2B инженерлік және теңшеу қызметтері

1. FPC және интерфейсті теңшеу:Икемді басып шығарылған схеманың (FPC) ұзындығы, пішіні және түйреуіш анықтамалары сіздің қоршау дизайнына сәйкес келуі үшін бейімделуі мүмкін.
2. Артқы жарық пен жарықтықты реттеу:Сыртқы оқуға қойылатын талаптар немесе реттелетін жарықдиодты қызмет ету мерзімі үшін жоғары жарықтылық жаңартуларына (1000 /cd/m2 дейін) қолдау көрсету.
3. Сенсорлық панельді біріктіру:Резистивтік сенсорлық панель (RTP) немесе жобаланған сыйымдылық сенсорлық панелі (PCAP) мультисенсорлық шешімдерімен үздіксіз үйлесімді.

Техникалық қолдау және инженерлік көмек

1. Сату алдындағы инженерлік кеңес:Біздің инженерлер үлгіні жеткізу алдында қолданба талаптарын, жұмыс ортасын және интерфейс үйлесімділігін қарап шығады.
2. Микробағдарлама және драйверді қолдау:24 биттік RGB интеграциясы үшін инициализация кодын, уақыт параметрлерін және интерфейс құжаттамасын қамтамасыз етіңіз — әзірлеу циклін азайтыңыз.
3. Баптауды қолдау:Backlight, FPC, TP немесе COG модификациялары үшін біздің команда прототиптен жаппай өндіріске дейінгі инженерлік өзгерістердің толық процесін басқарады.
4. Сайттағы қолдау:Стратегиялық серіктестер мен көлемді тұтынушылар үшін интеграцияның маңызды кезеңдері үшін сайттағы техникалық көмек қолжетімді.

Қызмет көрсету процесі - интеграциядан өндіріске дейін

Біз деректерге негізделген сенімге сенеміз. Әрбір өндіріс партиясы үшін біз қамтамасыз етеміз:

1. Кіріс сапаны бақылау (IQC) есептері:Шыны, IC, артқы жарық және FPC компоненттері үшін шикізатты тексеру жазбалары.
2. Процесс сапасын бақылау (PQC) деректері:Нақты уақыттағы кірістілікті бақылау, байланыстыру сызығын тексеру және қартаю сынақ журналдары.
3. Шығыс сапаны бақылау (OQC) есептері:Жарықтықтың біркелкілігін, түс гаммасын және интерфейс сигналының тұтастығын қоса, соңғы тексеру жазбалары.
4. Лоттың бақылау мүмкіндігі:Әрбір модуль өндіріс күнін, топтама нөмірін және негізгі процесс параметрлерін қадағалайды — мәселе туындаған жағдайда негізгі себептерді жылдам талдауға мүмкіндік береді.

Жиі қойылатын сұрақтар — Сатудан кейінгі жалпы сұрақтар

• 1-сұрақ: Кепілдікті ауыстырудың әдеттегі мерзімі қандай?

◦ A:12 айлық кепілдік мерзімі ішінде расталған өндірістік ақаулар немесе сапа сәйкессіздіктері үшін ауыстыру қондырғылары жылдам өңделеді. Өндірістің тоқтап қалу уақытын азайту үшін стандартты қор элементтері әдетте 48 сағат ішінде жөнелтіледі.

•2-сұрақ: Сіз интеграция мәселелеріне инженерлік қолдау көрсетесіз бе?

◦ A:Иә, абсолютті аппараттық және бағдарламалық қамтамасыз етуді біріктіруге қолдау көрсетіледі. Біздің ҒЗТКЖ инженерлері сізге инициализация кодтарымен, 24-биттік RGB/TTL уақыт параметрін реттеумен, интерфейсті жөндеумен және жобалау кезеңінде механикалық сәйкестікті тексерумен көмектеседі.

• 3-сұрақ: Қайтарылған модульдер үшін сәтсіздіктерді талдау есептерін ала аламын ба?

◦ A:Иә. Пакет сапасының мәселелері немесе маңызды өнеркәсіптік қолданбалардан алынған қайтарулар үшін біздің QA зертханамыз терең құрамдас деңгейдегі түбірлік себептер талдауын жүргізеді және 3-5 жұмыс күні ішінде сәтсіздіктерді талдаудың ресми есебін (8D есеп пішімі) береді.

• 4-сұрақ: Кепілдік мерзімі аяқталғаннан кейін қолдау қажет болса ше?

◦ A:Біз үздіксіз ақылы жөндеу қызметтерін және кепілдіктен кейінгі модульдер үшін ұзақ мерзімді техникалық кеңес беруді ұсынамыз. Ұзақ мерзімді өнеркәсіптік жобаларды қолдау үшін біз кемінде 5+ жыл бойы ескі құрамдастардың тұрақты қолжетімділігін және ауыстырылатын ауыстыруларды қамтамасыз етеміз.
