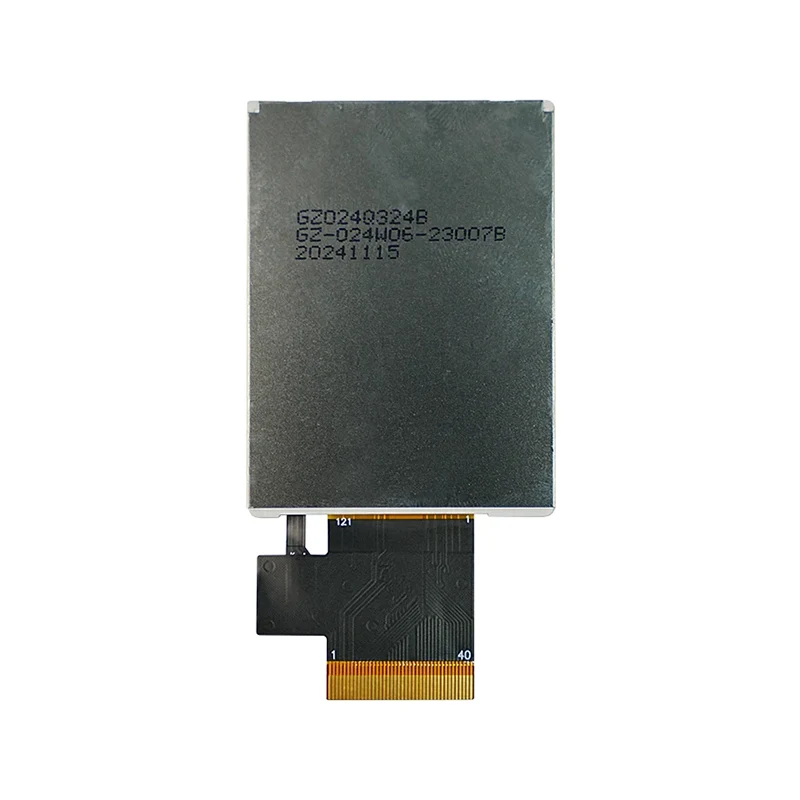

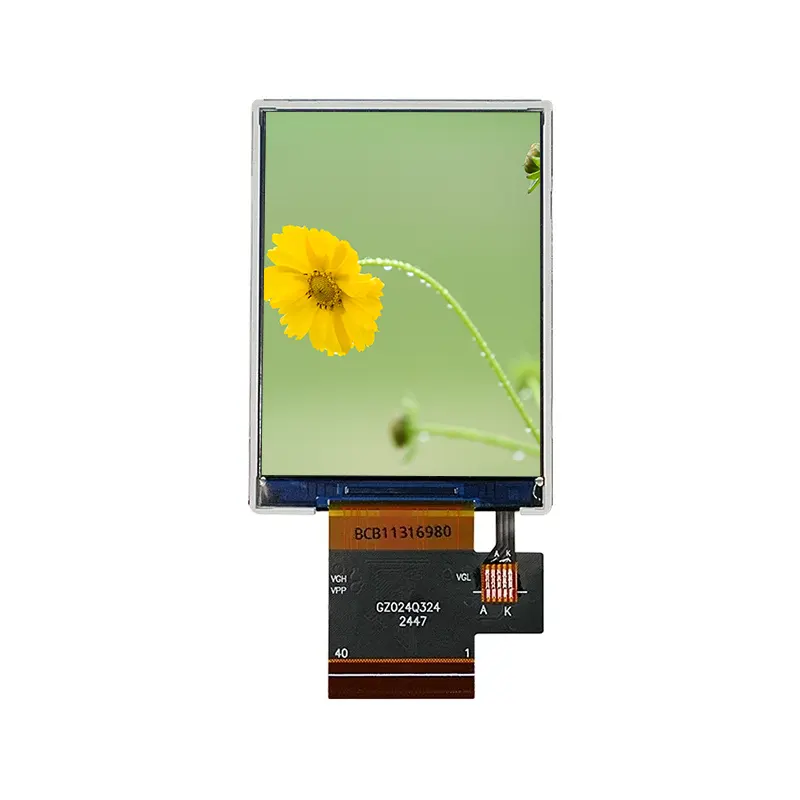

2,4' Wide Temp TN TFT LCD экран модулі

Қытайдағы бұрыннан келе жатқан СКД жеткізушісі және өндірушісі ретінде TF әрқашан жоғары сапалы өнімдерді шығаруға бағытталған. 2,4' Wide Temp TN TFT СКД экран модулі негізгі микроконтроллерлермен үйлесімді. Әдеттегі жарықтығы 280–300 кд/м² және 200:1 контраст қатынасы.

TFT LCD экран модулінің сипаттамасы

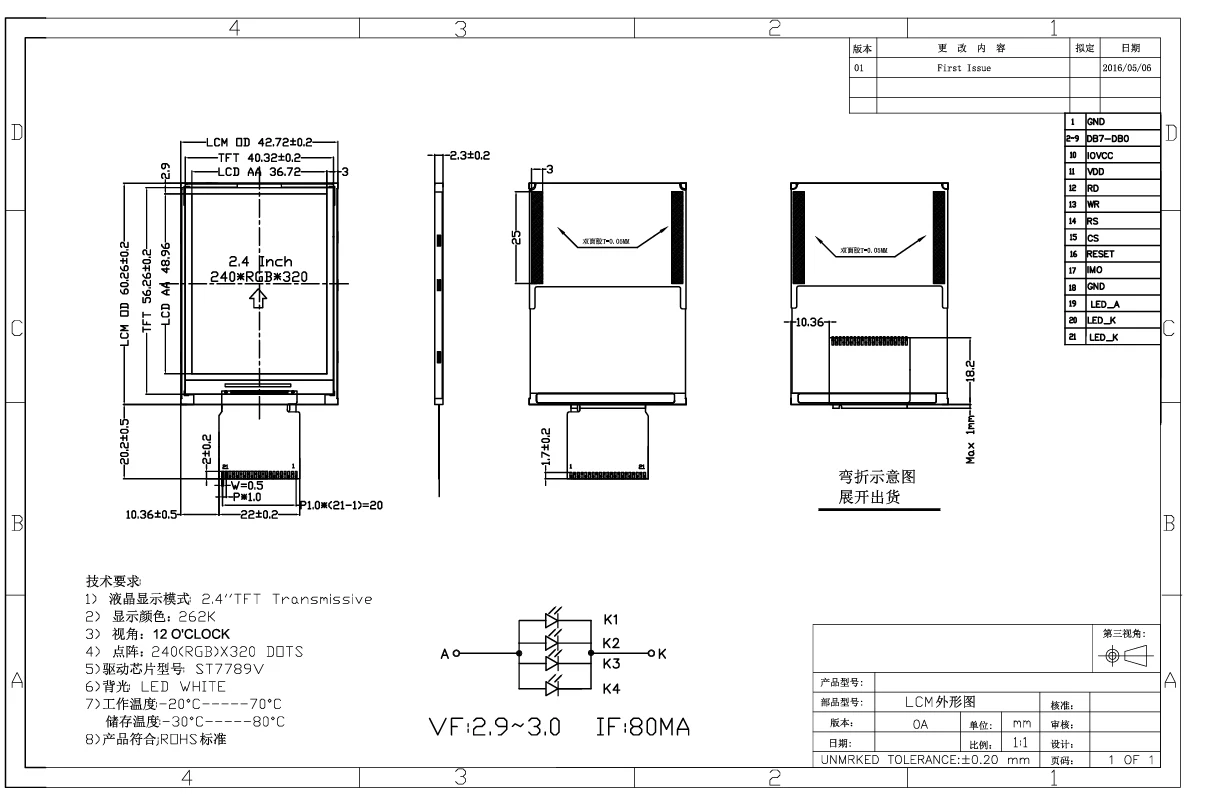

СКД экран модулінің мәліметтері

Жоғары сенімділікпен, төмен қуат тұтынумен және ықшам дизайнмен бұл дисплей модулі жоғары сапалы графикалық дисплейді қажет ететін қолданбалардың кең ауқымы үшін өте қолайлы:

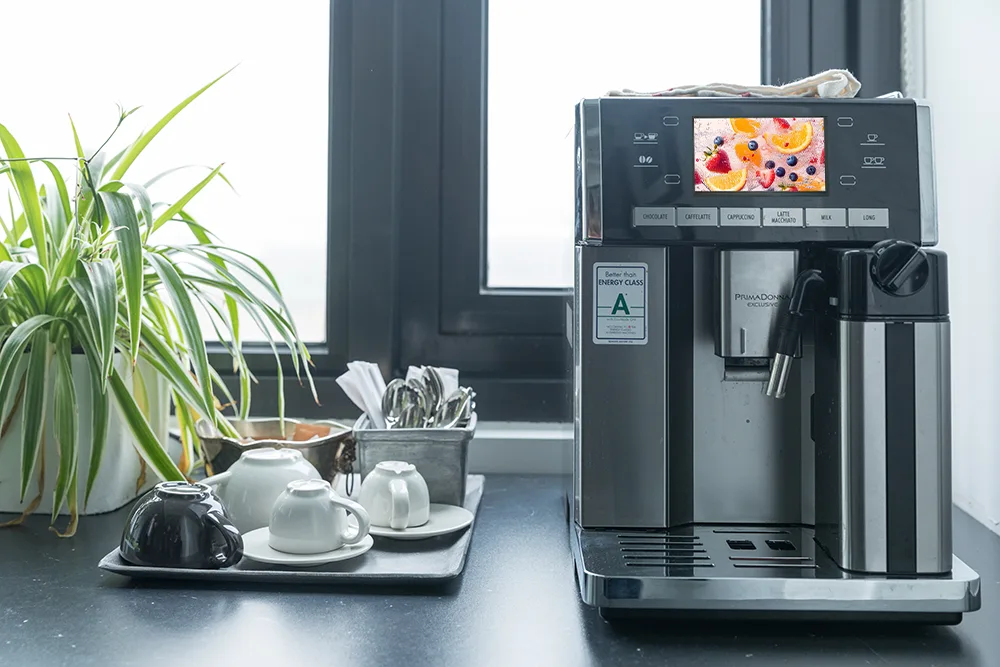

Тұрмыстық техника

Кір жуғыш машиналар, кептіргіштер және ыдыс жуғыштар сияқты ақылды тұрмыстық техникаға арналған дисплей панельдері. Жуу бағдарламаларын, уақытты, температураны және қате кодтарын көрсетуге арналған TFT модульдері пайдаланушының өзара әрекеттесу тәжірибесін және өнім сапасын жақсартады.

Өнеркәсіптік бақылау және HMI

Шағын PLC, аспаптық панельдер, сенсор деректерін көрсету экрандары және өндірістік желіні бақылау терминалдары үшін интерфейстер.

Медициналық және денсаулық сақтау құрылғылары

Портативті мониторларға, қандағы глюкоза өлшегіштерге және инфузиялық сорғыларға арналған параметрді көрсету интерфейстері.

Тұрмыстық электроника

Портативті ойын консольдері, смарт сағаттар прототиптері, шағын фото жиектемелер және қол терминалдары.

IoT және смарт үй жүйелері

Термостаттарға, қауіпсіздік панельдеріне және смарт қосқыштарға арналған дисплей блоктары.

LG деңгейіндегі теңшеу: Премиум тұрмыстық техника үшін оңтайландырылған арнайы дисплей шешімдері

Біз жай ғана стандартты өнімдерді жеткізіп қоймаймыз, біз жоғары деңгейлі бренд клиенттерінің қатаң талаптарына жауап беретін терең теңшеуді қамтамасыз етуде озық боламыз. LG кір жуғыш машиналарындағы табысты ынтымақтастығымызды мысал ретінде ала отырып, біз сұранысты теңестіруден бастап жаппай өндіріске жеткізуге дейінгі толық циклді теңшеу мүмкіндіктерін көрсетеміз.

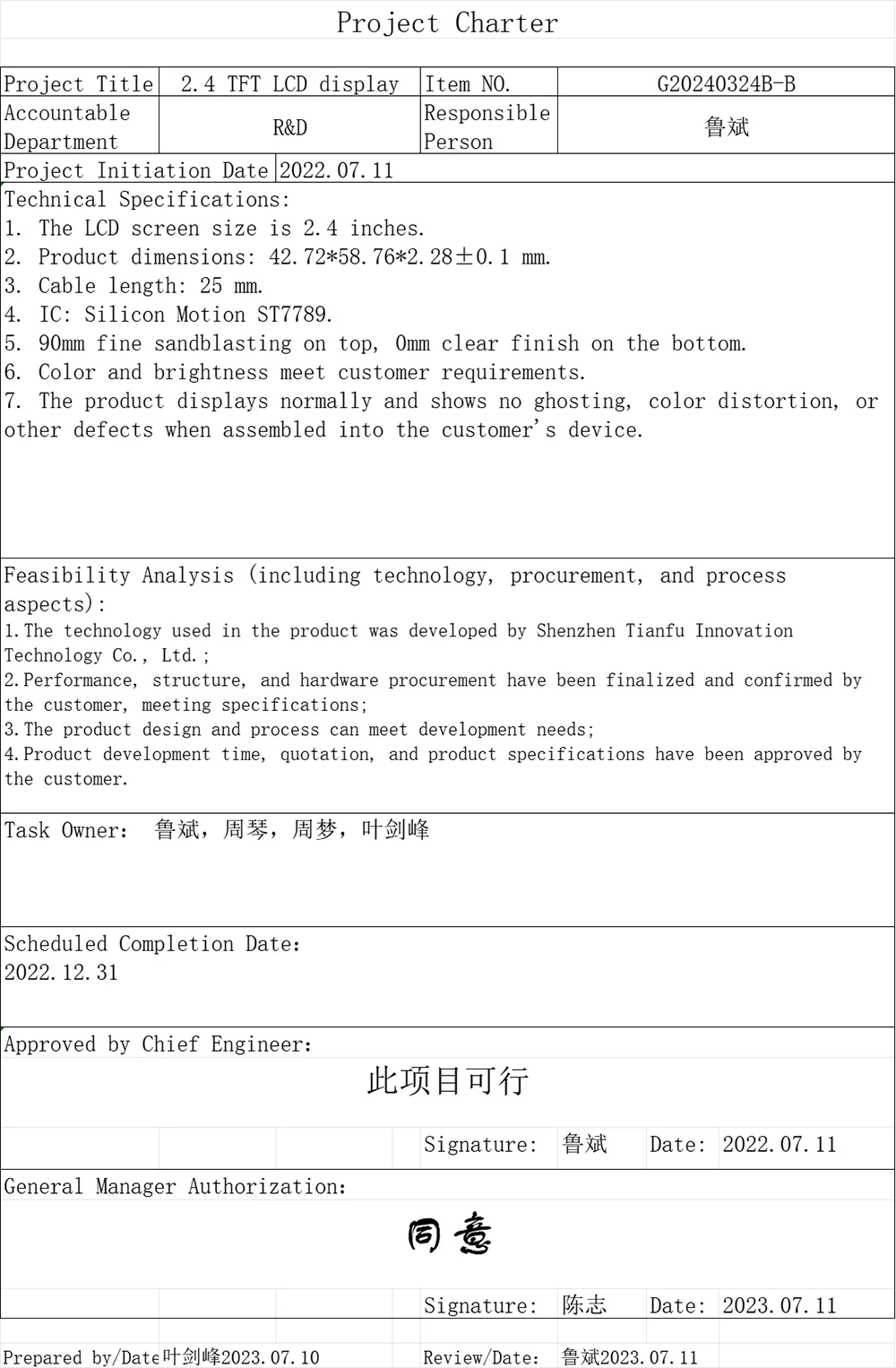

Теңшеу қызметі әрекетте: LG кір жуғыш машина жобасының жағдайлық зерттеуі

LG үшін біз жеке дисплей модульдерін ғана емес, толықтай біріктірілген, арнайы жасалған дисплей шешімін ұсындық:

Интерфейс пен протоколға терең бейімделу: Біз оның негізгі басқару чипінің сипаттамаларына негізделген қолайлы параллель интерфейстің уақытын оңтайландырдық, жұмыс қозғалтқышы тудыратын жоғары электромагниттік кедергі ортасында да ақаусыз және кадр түсірілмейтін дисплейді жаңартуды қамтамасыз еттік.

Арнайы артқы жарық және оптикалық реттеу: кір жуғыш машина панелінің диффузиялық трансмиссивті акрил қақпағын нысанаға ала отырып, әр түрлі сыртқы жарық жағдайларында сандар мен белгішелердің жұмсақ, анық көрсетілуін қамтамасыз ету үшін артқы жарықтың жарықтығын (300 кд/м² тұрақтандырылған) және біркелкілігін қайта калибрлеп, жиектердің көлеңкеленуін жойдық.

Құрылымдық күшейту және қоршаған ортаға бейімделу: Біз орнату құрылымы мен ішкі кеңістік шектеулеріне сәйкес FPC кабелінің бағытын және ұзақ мерзімділігін реттедік және кір жуатын бөлмелердегі жоғары ылғалдылық ортасына тиімді қарсы тұра отырып, модульге ылғалға төзімді жабын қолдандық.

Сенімділікті тексеру: Біз өнеркәсіптік стандарттардан әлдеқайда асатын мақсатты стресс-тесттерді аяқтау үшін клиентпен серіктестік, соның ішінде үздіксіз жоғары температура және жоғары ылғалдылық жұмысы, конденсация циклінің сынағы және мотор жұмысына байланысты ұзақ мерзімді діріл сынағы, сынақ деректерінің тамаша өнімділігі.

Бұл табысты ынтымақтастық біздің позициямызды жоғары сапалы тұрмыстық техника өндірушілері үшін таңдаулы дисплей серіктесі ретінде бекітті.

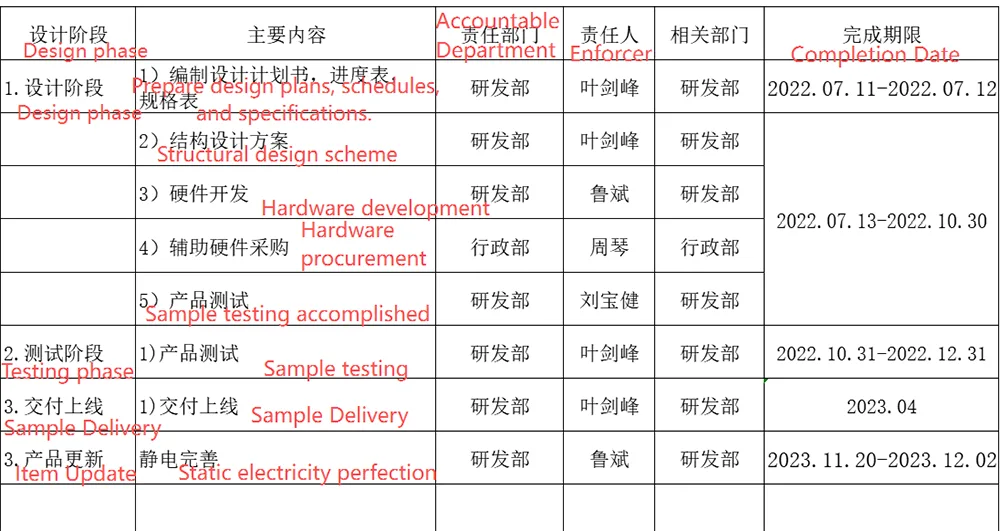

Кешенді теңшеу қызметтері және процесс ағыны

LG сияқты жетекші клиенттерге қызмет көрсету тәжірибемізге сүйене отырып, біз бірегей талаптарыңызды икемді түрде қанағаттандыратын жүйелі теңшеу процесін құрдық:

Талаптарды талдау кезеңі

Біз дисплей өнімділігі, интерфейстер, құрылым, жұмыс ортасы және құны бойынша мақсаттарды нақты анықтау үшін аппараттық, бағдарламалық жасақтама және машина жасау командаларымен тығыз жұмыс істейміз.

Аппараттық құралдарды теңшеу шешімдері

Электр интерфейсін теңшеу: параллель 8080, SPI және RGB қоса алғанда, бірнеше интерфейстер үшін түрлендіру мен деңгей сәйкестігін қолдайды.

Артқы жарық жүйесін теңшеу: реттелетін жарық диоды саны, жарықтық, түс температурасы, жүргізу әдісі және күңгірттеу қисығы.

Драйвер тақтасын оңтайландыру: кедергіге қарсы мүмкіндікті жақсарту үшін схема дизайнын негізгі басқару платформасы үшін оңтайландыруға болады.

Құрылымдық және оптикалық теңшеу

Пішін факторы мен өлшемді реттеу: модульдің жалпы өлшемі, белсенді аумақ қатынасы, FPC ұзындығы және қосқыш орны барлығы құрылғы құрылымына бейімделуі мүмкін.

Оптикалық ламинация процесі: Ауа саңылауларын жою үшін толық ламинацияны (OGS) ұсынады, күшті жарықта көрінуді, беріктік пен дисплей айқындығын айтарлықтай жақсартады.

Сенімділік және сертификаттауды қолдау

Кеңейтілген температура диапазоны: -30°C-тан +85°C-қа дейінгі жұмыс температурасы диапазоны бар өнеркәсіптік немесе автомобильдік деңгейдегі шешімдерді ұсынады.

Теңшелген тестілеу: өнімді қолдану сценарийлеріне (мысалы, діріл, тұз спрейі, ультракүлгін сәулелену) негізделген кеңейтілген тексеру жоспарларын әзірлейді.

Сертификаттау бойынша көмек: Клиенттерге тиісті салалар немесе аймақтар үшін қауіпсіздік және қоршаған ортаны сертификаттау талаптарын орындауға көмектеседі.

Біздің өндірісіміз толық автоматтандырылған SMT және жоғары дәлдіктегі COG байланыстыру процестерін қабылдайды, негізгі процедуралар 10 000-сыныптағы таза бөлмелерде аяқталды. Әрбір теңшелетін модуль жеткізілген сапа прототипімен бірдей екеніне көз жеткізу үшін қосулы сынақтан, сигнал тұтастығын тексеруден, қартаюды тексеруден және 100% тексеруден өтеді.
