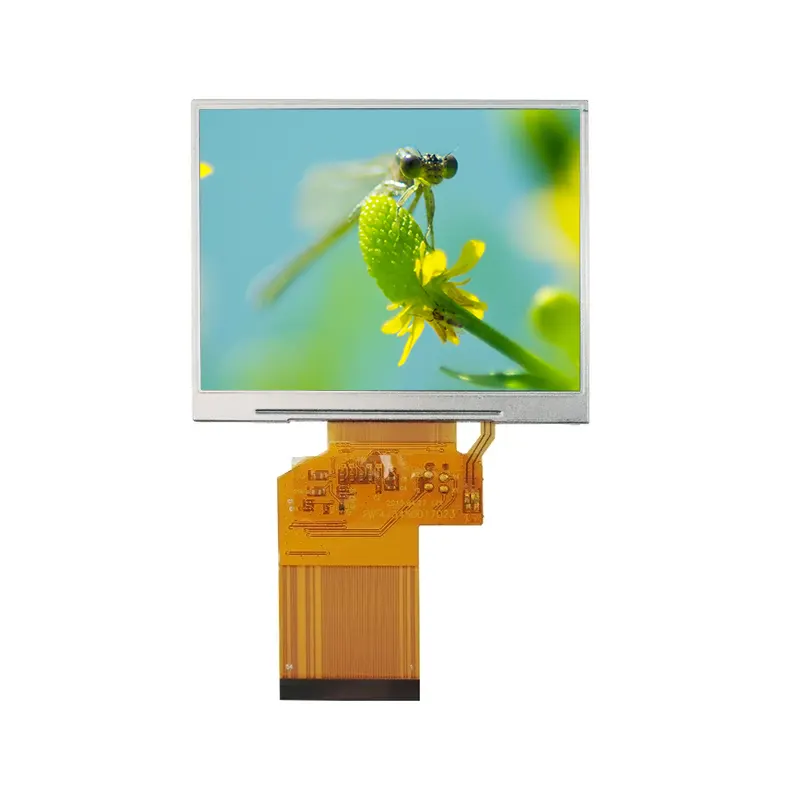

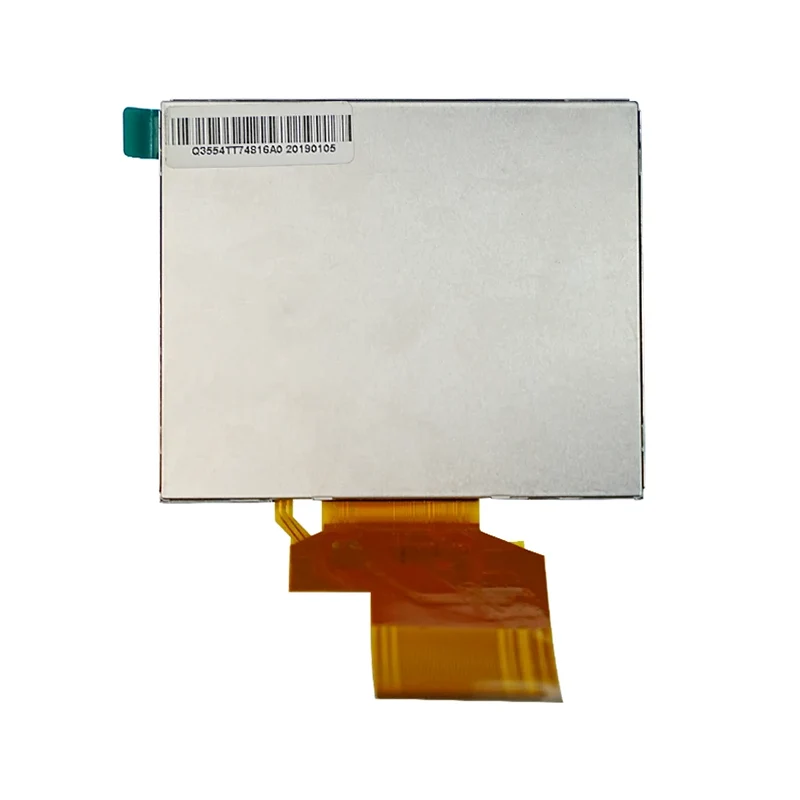

3,5' өнеркәсіптік стандартты TN TFT СКД экран модулі

Tianfu, жоғары сапалы, үнемді және теңшелетін дисплейлерге маманданған қытайлық СКД өндірушісі, 3,5' Industrial Standard TN TFT LCD экран модулін ұсынады. Қиын орталарға арналған бұл модуль 320×RGB×240 ажыратымдылығы, 16,7М түстері және өнеркәсіптік жүйелерге үздіксіз интеграциялау үшін жан-жақты интерфейстерді (24-биттік RGB, Serial RGB, CCIR601/656) қолдайтын HX8238D драйверінің IC мүмкіндіктерімен ерекшеленеді. Негізгі техникалық сипаттамаларға өнеркәсіптік деңгейдегі температураға бейімделу (-20°C ~ +70°C жұмыс істеу, -30°C ~ +80°C сақтау), 6-жарық диодты артқы жарық, 350:1 контраст қатынасы және ықшам өлшемдер (76,90×63,9×3,26 мм) кіреді.

Техникалық сипаттама

Tianfu 3.5' TFT СКД экран модулі туралы мәліметтер

Адам-машина интерфейсінде (HMI), күйді көрсету өлшегіштерінде, портативті құрылғы экрандарында немесе мультимедиялық ойнату терминалдарында пайдаланылғанына қарамастан, 3,5' Industrial Standard TN TFT LCD экран модулі анық, тұрақты және сенімді дисплей шешімдерін ұсынады.

1. Өнеркәсіптік басқару және автоматтандыру

· PLC басқару тақталары және адам-машина интерфейстері (HMI)

· Қол сынау құралдары (мультиметрлер, осциллографтар)

· Өнеркәсіптік робот/автоматтандыру жұмыс тақталары

· Қашықтан басқару қондырғылары (крандар, құрылыс машиналары)

· Портативті деректерді жинау және тексеру терминалдары

2.  Ақылды үй және заттардың интернеті (IoT)

· Smart Home басқару тақталары/Орталық басқару экрандары

· Смарт қабырға қосқыштары

· Тұрмыстық техниканы басқару панельдері (кондиционерлер, кір жуғыш машиналар, ақылды тоңазытқыш есіктері/мұздатқыштар, ыдыс жуғыш машиналар, пештер, бу пештері, алдыңғы жүктемедегі жуу/кептіргіш комбинациялар, смарт кондиционер/таза ауа жүйесінің басқару элементтері, смарт су жылытқыштар)

3. Тұрмыстық электроника және коммерциялық жабдықтар

· Портативті ойын консольдері, сандық фото жиектемелер, портативті DVD ойнатқыштары, Bluetooth динамик/радио дисплей экрандары, POS терминалдары, тапсырыс беру терминалдары, сабаққа қатысуға арналған машиналар, электронды сөздіктер, ерте білім беру машиналары/оқу құрылғылары, электронды пернетақталар, коммерциялық қол терминалдары (тапсырыс терминалдары, штрих-код сканерлері)

Неліктен 200-ден астам клиенттер бізді таңдауды жалғастыруда?

Негізгі артықшылықтар

• Жоғары үйлесімділік үшін көп интерфейсті дизайн

Параллель RGB, сериялық RGB және CCIR656/601 бір уақытта қолдайды, бұл әртүрлі негізгі басқару схемаларына икемді бейімделуге мүмкіндік береді және тұтынушылардың аппараттық құралдарды реттеу шығындарын азайтады.

• Өнеркәсіптік деңгейдегі қоршаған ортаға бейімділік

Жұмыс температурасының -10°C ~ +60°C диапазонына ие және жоғары төмен температурада сақтау, температура циклі, діріл және ESD сияқты көптеген сенімділік сынақтарынан өтті, бұл оны қатал орталарға жарамды етеді.

• Оңтайландырылған оптикалық және сенсорлық тәжірибе

Кедергілерді жою және жанасудың бірқалыпты жұмысын қамтамасыз ету үшін Ньютон сақинасына төзімді күңгірт пленканы қабылдайды; бетінің қаттылығы сызатқа төзімділік үшін ≥ 3H, жоғары жиілікті жұмыс сценарийлері үшін өте қолайлы.

• Нақты механикалық құрылым және оңай құрастырылатын дизайн

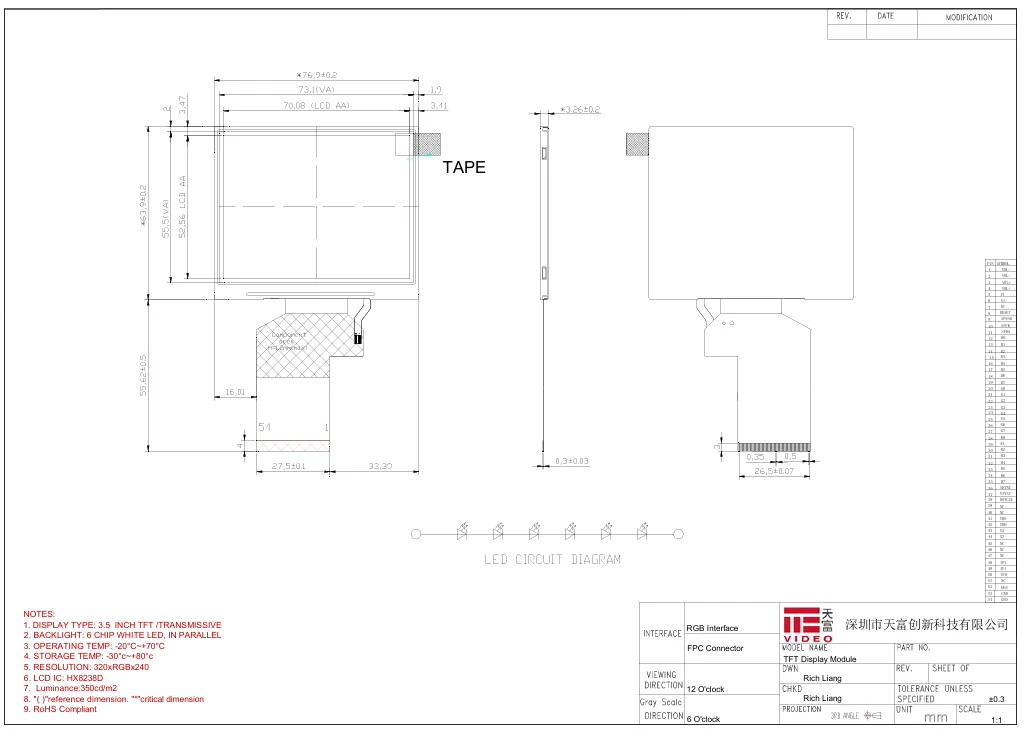

AA, OD, VA және резеңке жақтауды қоса, тұтынушылардың құрылымдық тесіктерін ашуды және ламинациялау дизайнын жеңілдететін және құрастыру қиындықтарын төмендететін негізгі өлшемдердің бірнеше жиынтығын қамтамасыз етеді.

• Кең кернеумен жабдықтау және төмен қуат тұтыну

Батареямен жұмыс істейтін немесе өнеркәсіптік қуат көзі орталары үшін жарамды, қуат көзінің ауытқуларына төмен сезімталдықпен 2,6V–3,6V кіріс кернеуінің кең диапазоны бар.

16 жылдық мамандандырылған тәжірибесі бар СКД сенімді серіктесіңіз --- Тяньфу

Параметрлер мен бағалардан басқа бірнеше жеткізушілерді салыстырған кезде, сұйық кристалды дисплей саласында 16 жылдан астам арнайы тәжірибесі бар шағын және орта өндіруші ретінде бірегей құндылығымызды жеткізгіміз келеді. Бізді таңдау сіз жай ғана дисплей модулін ғана емес, тұрақты, сенімді және жоғары жауап беретін ұзақ мерзімді серіктеске ие боласыз дегенді білдіреді.

✅ Біз өз өнімдерімізді білеміз, ең бастысы, сіздің қажеттіліктеріңізді түсінеміз

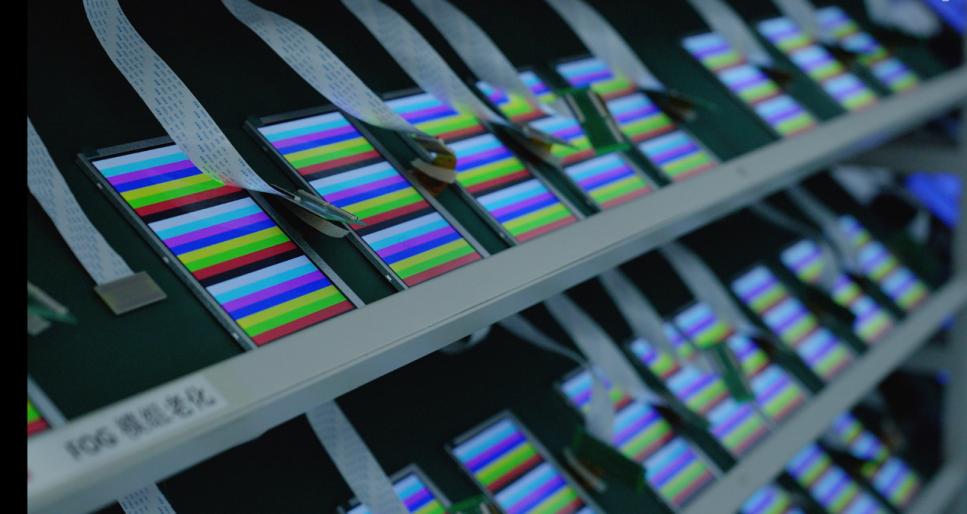

· Дәлелденген өндірістік процестер: 16 жылдық жинақталған тәжірибе бізге HX8238D сияқты классикалық драйвер IC қолдануды терең меңгеруге мүмкіндік берді. COG байланыстыру және ITO пленкасын ламинациялаудан бастап қартаю сынақтары мен 100% тексеруге дейін біз сіз алған әрбір модульдің тұрақты өнімділікті, сенімділікті және ұзақ мерзімділікті қамтамасыз ететін жетілген және тұрақты өндірістік жұмыс процестерін орнаттық.

· Ауырсыну нүктесіне бағытталған дизайн: модульдің көп интерфейсті үйлесімділігі (RGB/CCIR) және өнеркәсіптік деңгейдегі кең температураға төзімділігі тұтынушылардың кең кері байланысына негізделген дизайнды оңтайландырудың нәтижелері болып табылады. Біз шағын және орта топтаманың тұтынушыларына бірнеше жобалардың әртүрлі талаптарын қанағаттандыру үшін «әмбебап» және сенімді дисплей қажет екенін түсінеміз.

✅ Орташа шкала үлкен назар аударуды және икемділікті білдіреді

· Жылдам әрекет ету және коммуникация: ірі кәсіпорындарға тән ауыр процедуралар жоқ. Техникалық сұрауларыңызды, спецификацияларды растауларды немесе өзгерту сұрауларын тәжірибелі инженерлер немесе жоба менеджерлері тікелей өңдейді, жауап беру уақыттары күнмен емес, сағаттармен өлшенеді.

· Икемді теңшеуге қолдау көрсету: FPC ұзындығына, интерфейстің түйісуіне, артқы жарық жарықтығына немесе микробағдарламаны инициализациялау кодтарының шағын пакеттік бейімделуіне түзетулер қажет пе, бізде жылдам инженерлік жауап беру мүмкіндігі бар. 500 бірлік тапсырысыңыз негізгі шоттармен бірдей басымдықпен қарастырылады.

· Фокусқа негізделген мән: Біз шағын және орта өлшемді TFT және сенсорлық экрандарды өндіруге маманданғанбыз, барлық процестерді жақсарту және сапаны бақылау шаралары осы негізгі бизнеске негізделген. Сіз алатын нәрсе - арнайы тәжірибе саласына арналған топтың нәтижесі.

✅ Біз бақыланатын сапа мен тұрақты жеткізуді қамтамасыз ете отырып, беделімізді бағалаймыз

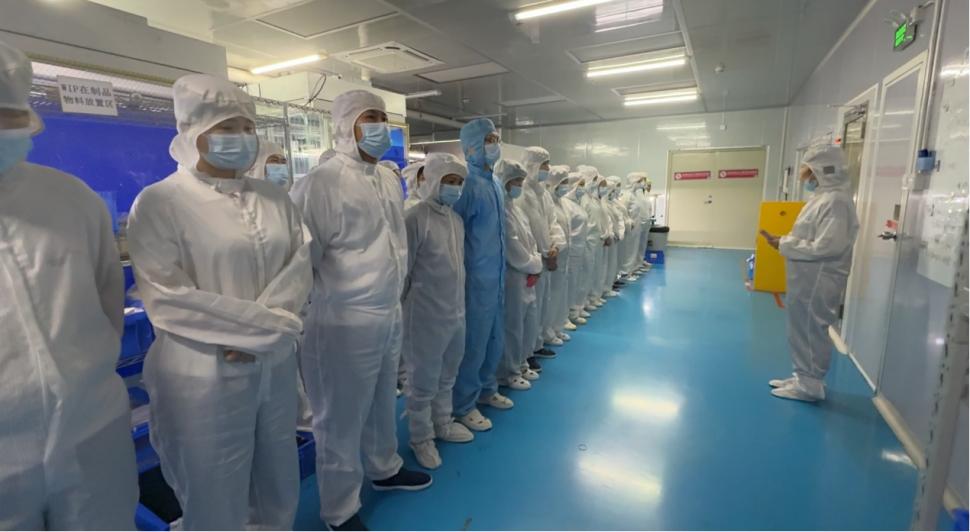

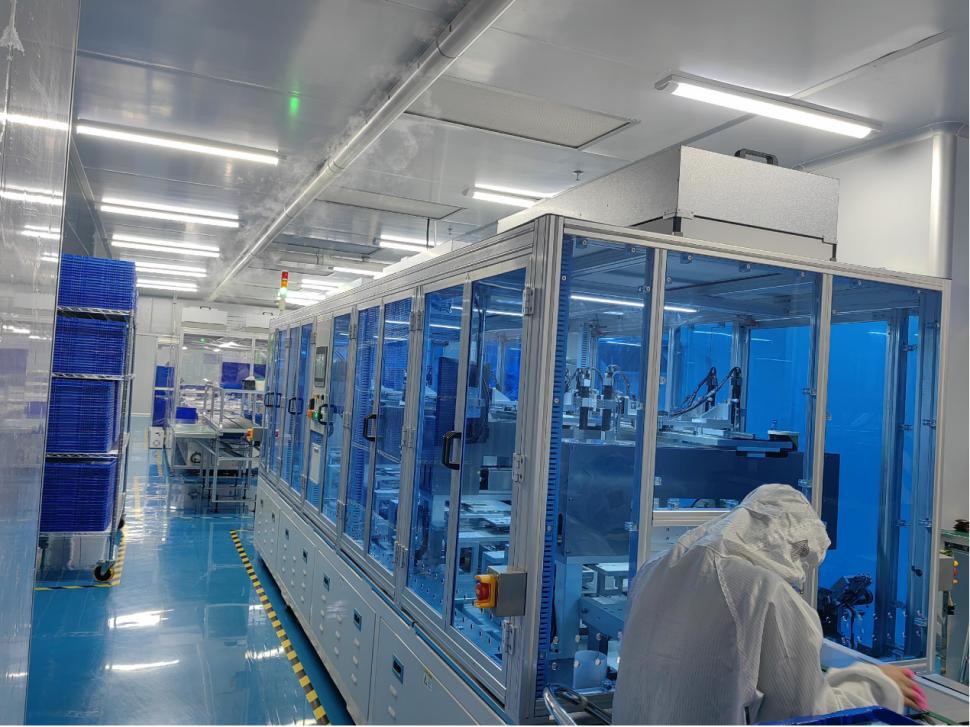

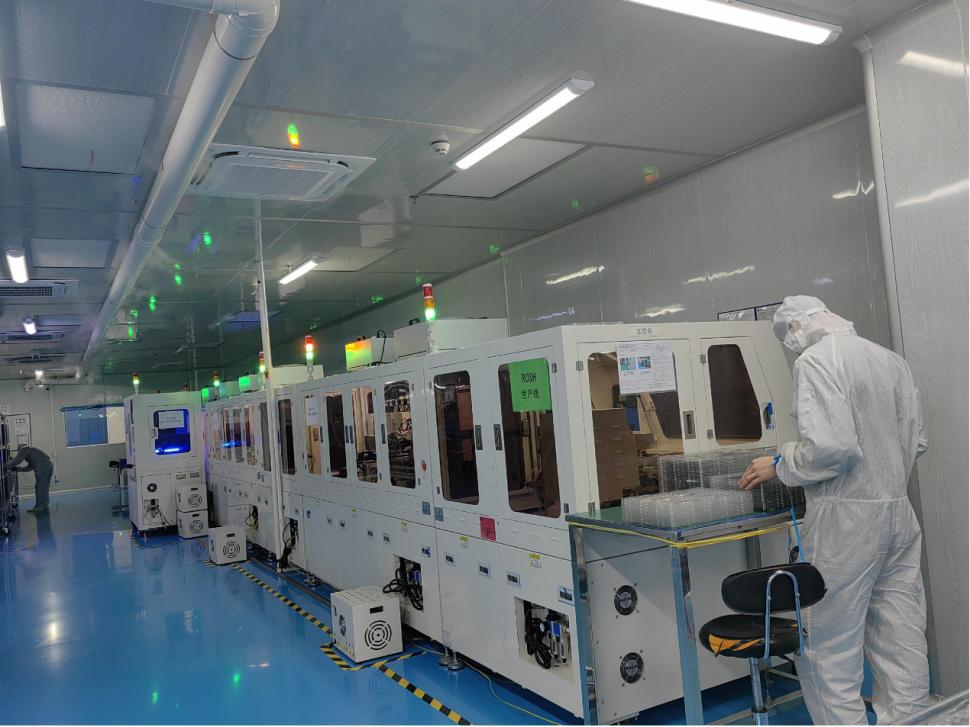

· Толық циклді ішкі басқару: Материалды сатып алу мен SMT орналастырудан бастап модульді құрастыру мен сынауға дейін барлық маңызды процестер өз қондырғыларымызда аяқталады. Бұл аутсорсингтен туындаған сапаның ауытқуы қаупін жоя отырып, толық сапаны бақылау мен бақылауды қамтамасыз етеді.

· Ұзақ мерзімді жеткізу міндеттемесі: Біз сіздің жобаларыңыз үшін өнімнің өмірлік циклінің маңыздылығын толық мойындаймыз. HX8238D сияқты классикалық құрамдас бөліктер үшін біз қауіпсіз түгендеу жүйесін құрдық және сіздің ұзақ мерзімді өндірістік қажеттіліктеріңізді нөлдік уайымсыз қолдай отырып, кепілдік берілген үздіксіз жабдықтауды қамтамасыз ете аламыз.

· Мөлдір ынтымақтастық: Біз егжей-тегжейлі деректер парақтарын, сынақ есептерін және тіпті процестің кіріспелерін беруге қуаныштымыз. Біз тұтынушылар сатып алу туралы негізделген шешім қабылдағанда ғана ұзақ мерзімді серіктестік құруға болады деп сенеміз.

✅ Сату алдындағы және сатудан кейінгі кешенді қолдау

· Қолдануға дайын әзірлеуге қолдау көрсету: Әрбір модуль нақты интерфейс анықтамаларымен, расталған драйвер кодтарымен (жалпы MCU платформаларымен үйлесімді) және схемалық сілтемелермен келеді, бұл инженерлердің жөндеу уақытын айтарлықтай қысқартады.

· Өндірісті іске асыруға көмек: Егер сіз біздің модульдерді бірінші рет пайдаланып жатсаңыз, біз дәнекерлеу, құрастыру сақтық шаралары және қарапайым функционалдық сынақтар бойынша нұсқаулар бере аламыз, бұл сізге біркелкі жаппай өндіріске қол жеткізуге көмектеседі.

· Сенімді сапаны қамтамасыз ету: Барлық модульдер жөнелту алдында 100% электрлік сынақтан және сынама алу сенімділігін тексеруден өтеді және 12 айлық сапа кепілдігімен қамтамасыз етіледі.

Қорытындылай келе, бізді таңдау мыналарды ұсынатын сенімді серіктесті таңдауды білдіреді:

Өнеркәсіптің 16 жылдық тәжірибесімен тазартылған өнімдер + Шағын және орта кәсіпорын ретінде сіздің теңшеу қажеттіліктеріңізге жылдам жауап беру + Жеке брендімізді қорғайтындай қатаң сапаны бақылау.

Біз нарықтағы ең ірі жеткізуші болмауымыз мүмкін, бірақ біз сізді ең жақсы түсінетін және жан тыныштығын қамтамасыз ететін адам болуға дайынбыз.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл экран сенсорлық функцияны қолдайды ма?

Иә, бұл модуль бір нүктелі түртуді қолдайтын резистивті сенсорлық экранды (ITO пленкасы) біріктіреді. Оның стандартты 4 сымды резистивті интерфейсі бар және сыртқы сенсорлық басқару чипі немесе кірістірілген ADC бар MCU қажет.

2-сұрақ: Сіз сыйымдылығы бар нұсқаны бере аласыз ба?

Ағымдағы стандартты нұсқа резистивті сенсормен келеді. Сыйымды түрту үшін (көп нүктелі түртуді қолдау) теңшеу үшін бізге хабарласыңыз.

3-сұрақ: Интерфейстегі CCIR656 мен CCIR601 арасындағы айырмашылық неде? Қалай таңдау керек?

CCIR656 — кірістірілген синхрондау сигналының пішімі (көбінесе сандық бейне ағындары үшін пайдаланылады), ал CCIR601 — бөлек синхрондау сигналының пішімі. Егер сіздің процессорыңыз стандартты ITU-R BT.656/BT.601 бейне сигналдарын шығарса (мысалы, белгілі мультимедиялық процессорлар), тікелей қосылу мүмкін болады. Егер сенімді болмасаңыз, негізгі басқару үлгісін көрсетіңіз, біз таңдауға көмектесеміз.

4-сұрақ: -10°C ~ +60°C жұмыс температурасының ауқымын кеңірек диапазонға дейін кеңейтуге бола ма?

Стандартты өнімде осындай температура диапазоны бар. -30°C ~ +80°C сияқты өнеркәсіптік кең температура талаптары үшін әдетте сұйық кристалды материалдар мен өндіріс процестеріне түзетулерді қамтитын теңшеу талқылануы мүмкін.

5-сұрақ: Сәйкес драйвер тақталары немесе адаптер тақталары бар ма?

Біз схема дизайнын жеңілдету үшін RGB адаптер тақталарын және сенсорлық адаптер тақталарын (сенсорлық IC-лерді қоса) қамтамасыз ете аламыз. Толық ақпарат алу үшін біздің сату тобымызбен кеңесіңіз.

Өндіріс пен пайдаланумен байланысты

6-сұрақ: Модульдің ESD қорғау деңгейі қандай?

Модуль жалпы өндірістік ортаның талаптарына жауап беретін ±8кВ (ауа разряды) / ±4кВ (контактілі разряд) ESD сынақтарынан өтті. Өнімнің корпусын жобалау кезінде тиісті жерге қосу және оқшаулау шараларын қолдану ұсынылады.

7-сұрақ: 15 мс жауап беру уақыты қозғалыстың бұлыңғырлығын тудырады ма?

15 мс - сұрдан сұрға дейінгі әдеттегі жауап уақыты, ол өнеркәсіптік басқару, аспаптар және интерактивті интерфейстер сияқты көптеген сценарийлер үшін жеткілікті. Жоғары жылдамдықтағы бейнені ойнату үшін (мысалы, 30 кадр/с жоғары) кескіннің нақты динамикалық өнімділігін бағалау ұсынылады.

8-сұрақ: Модульдің артқы жарығы қалай қосылған?

Модульдің өзі артқы жарықтандыру драйверінің тізбегін қамтымайды, бірақ жарықдиодты жарықтандыру түйреуіштерін қамтамасыз етеді (әдетте +3,3 В және GND). Сыртқы тұрақты ток көзін немесе артқы жарық драйверінің тізбегін қосу керек. Ток артқы жарық диодтарының сериялық-параллельді конфигурациясына байланысты (әдеттегі мән: шамамен 60-100 мА).
