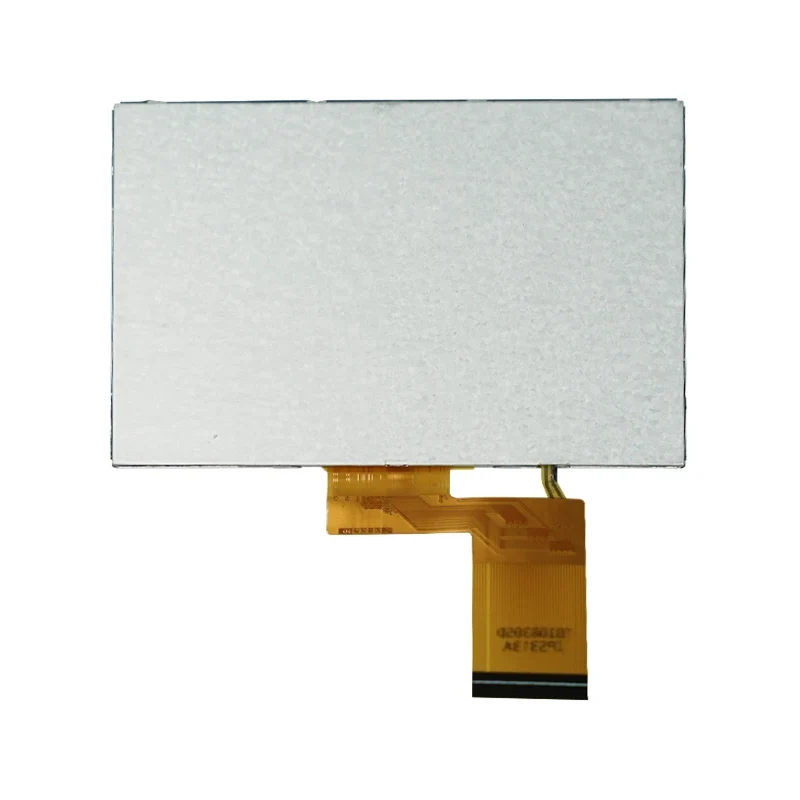

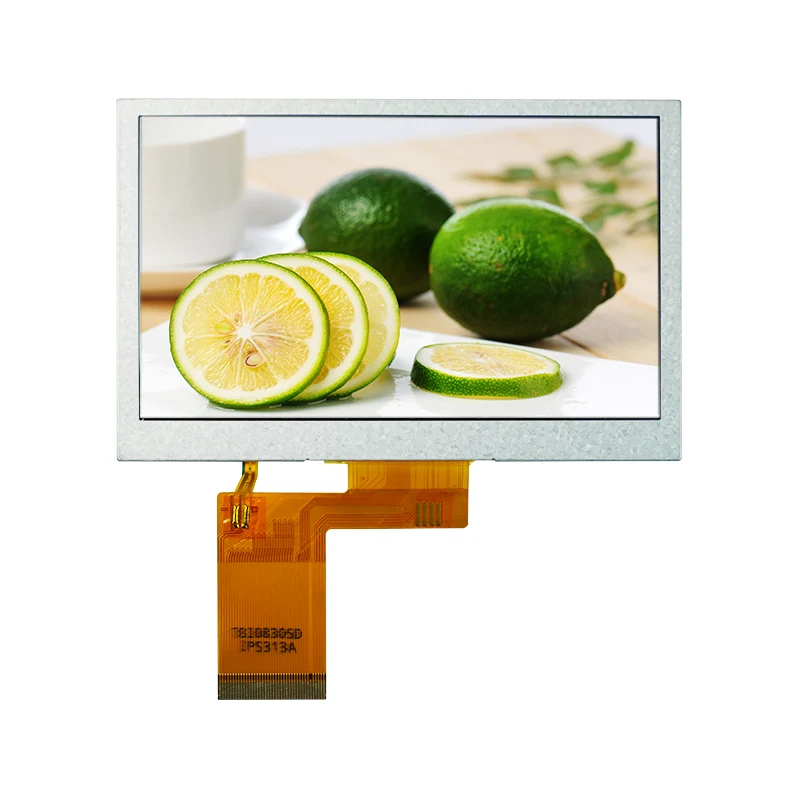

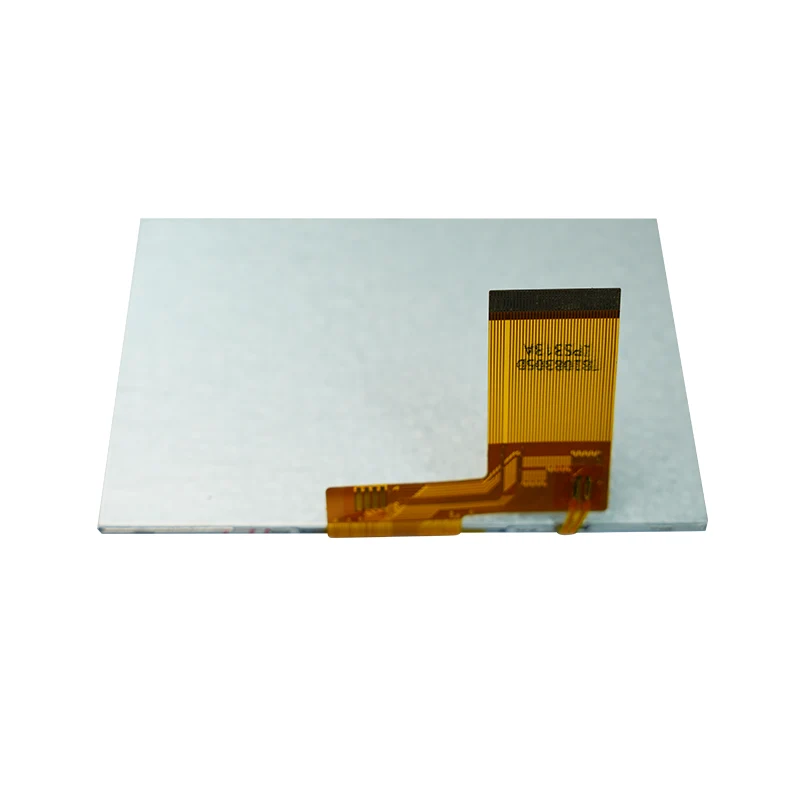

4.3' Трансмиссивті IPS түсті TFT СКД дисплей модулі

Негізгі мүмкіндіктер

• Жоғары жарықтық дисплей: 500 cd/m² (кемінде 450 cd/m²) әдеттегі жарықтық, тіпті күшті қоршаған жарықта да анық көрінуді қамтамасыз етеді.

• Кең температурада жұмыс істеу: -20°C пен 60°C аралығындағы жұмыс температурасы диапазонын қолдайды, өнеркәсіптік орталар үшін қолайлы.

• Кең көру бұрыштары: 70° типтік көлденең көру бұрышы және 45°–60° тік көру бұрышы, бірнеше бұрыштан ыңғайлы көруге мүмкіндік береді.

• Жылдам жауап беру: әдеттегі жауап уақыты 20 мс, динамикалық кескіндерді көрсету үшін өте қолайлы.

• Қуатты үнемдейтін дизайн: ақ жарық диодты артқы жарығы үшін оңтайландырылған тиімділігімен 3,2 В төмен кернеуде жұмыс істейді.

Тяньфу теңшелген 4.3' трансмиссивті IPS түсті TFT СКД дисплей модулінің сипаттамасы

Tianfu 4.3' Трансмиссивті IPS түсті TFT СКД дисплей модулі туралы мәліметтер

4.3' Трансмиссивті IPS түсті TFT СКД дисплей модулі әртүрлі салаларда келесідей қолданылады:

Өнеркәсіптік автоматтандыру және басқару

• Өнеркәсіптік HMI панельдері: өндіріс желісін бақылау, жабдық күйін көрсету

• Сынақ және өлшеу құралдары: осциллограф, спектр анализаторының дисплей интерфейстері

• PLC басқару терминалдары: зауыттық автоматтандыру жүйелеріне арналған адам-машина интерфейстері

Автокөлік және көлік жүйелері

• Көлік ішіндегі навигация дисплейлері: кейінгі нарықтағы автокөлікті шарлау экрандары

• Қоғамдық көлік туралы ақпарат: аялдамалардың келу жүйелері, билет терминалдары

• Құрылыс машиналарының аспаптары: экскаватор, кран операторының панельдері

Медициналық және денсаулық сақтау жабдықтары

• Портативті медициналық құрылғылар: Монитор, диагностикалық жабдық дисплейлері

• Денсаулықты бақылау терминалдары: Қоғамдық денсаулық сақтау құрылғысының интерфейстері

• Зертханалық аспаптар: аналитикалық құралдарға арналған деректерді көрсету экрандары

Ақылды үй және IoT

• Smart басқару тақталары: үйдегі орталық басқару жүйелеріне арналған сенсорлық интерфейстер

• Қауіпсіздікті бақылау дисплейлері: Домофон жүйесінің экрандарын құру

• Smart Appliance интерфейстері: жоғары сапалы тоңазытқыш, кір жуғыш машинаның басқару панельдері

Коммерциялық және бөлшек сауда жабдықтары

• POS жүйелері: бөлшек сауда терминалының дисплейлері

• Жарнамалық ақпарат экрандары: шағын көлемді сандық белгілер қолданбалары

Біздің клиенттің бағасы: Өнеркәсіптік термостат панелі

Өнеркәсіптік жабдық өндірушісі бұл модульді температураны басқару жүйесі үшін дисплей интерфейсі ретінде қабылдады. Ол 2 жылдан астам уақыт бойы -10°C температурада салқындатылған сақтау ортасында тұрақты жұмыс істейді, жарықтығы төмендемейді. Көру бұрышы көп бұрышты бақылау талаптарына сәйкес келеді.

1-сұрақ: Осы 4,3 дюймдік TFT модулі үшін қуат көзіне қойылатын талаптар қандай?

A: Модульге екі қуат көзі қажет: 1) логикалық бөлім үшін 3,2 В (типтік); 2) Жарық диодты артқы жарығы үшін 12–16 В, әдеттегі мәні 14 В. Артқы жарықтандыру тогы шамамен 40 мА құрайды. Дисплей өнімділігіне әсер ететін кернеу ауытқуларын болдырмау үшін тұрақты DC-DC түрлендіргішті пайдалану ұсынылады.

2-сұрақ: Модуль төмен температуралы ортада қалыпты жұмыс істей ала ма?

Ж: Иә, бұл модуль қатаң сынақтан өтті және қоршаған орта температурасының -20°C пен 60°C аралығында қалыпты жұмыс істей алады. Төмен температуралы орталарда бастапқы іске қосу уақыты сәл ұзартылуы мүмкін (шамамен 1–2 секунд), бірақ дисплей өнімділігіне әсер етпейді. Сақтау температурасының диапазоны -20°C пен 70°C.

3-сұрақ: Модульдің көру бұрышының сипаттамалары қандай? Қандай орнату орындары қолайлы?

A: Бұл модуль әдеттегі көлденең көру бұрышы 70° және тік көру бұрышы 45°–60° болатын 12 сағаттық көру бұрышының дизайнын қабылдайды. Ол бақылаушының көзімен немесе одан сәл жоғары деңгейде орнатуға жарамды. Көпбұрышты қарауды қажет ететін қолданбалар үшін орнату бұрышын реттеу немесе басқа көру бұрышының сипаттамалары бар үлгіні таңдау ұсынылады.

4-сұрақ: 20 мс жауап беру уақыты бейнені ойнатуды қолдай ма?

A: Әдеттегі 20 мс (ең көбі 30 мс) жауап беру уақыты деректерді жаңартуды, графикалық интерфейсті ауыстыруды және стандартты ажыратымдылықтағы бейнені ойнатуды қоса, көптеген қолданба сценарийлеріне қолдау көрсете алады. Жоғары жылдамдықты қозғалыстағы бейне немесе ойын қолданбалары үшін жауап беру уақыты қысқарақ арнайы үлгіні таңдау ұсынылады.

5-сұрақ: Модульдің қызмет ету мерзімі және артқы жарықтың нашарлауы қандай?

A: Номиналды жұмыс жағдайында модуль 30 000 сағаттан асатын қызмет ету мерзіміне арналған. Жарық диодты жарықтандырудың жарықтылығы әдетте 10 000 сағат ішінде 10%-дан аз болады. Артқы жарықтың қызмет ету мерзімін ұзарту үшін ұзақ уақыт бойы максималды жарықтықта жұмыс істемеу ұсынылады.

6-сұрақ: Ол сенсорлық функцияны қолдайды ма?

A: Бұл модель тек дисплейге арналған модуль және сенсорлық функцияларды біріктірмейді. Дегенмен, біз сәйкес келетін резистивті немесе сыйымды сенсорлық экран құрамдастарын қамтамасыз ете аламыз және ламинация процесіне көмектесе аламыз. Сенсорлық экранды бөлек сатып алып, біріктіру керек.

Үлгіні жеткізу саясаты

Үлгінің қолжетімділігі: 1–10 данадан тұратын шағын партия үлгілері тұтынушыны бағалау және сынау үшін қол жетімді.

Қосылған құжаттама: Әрбір үлгі пакеті мыналарды қамтиды:

• Толық өнім деректер парағы

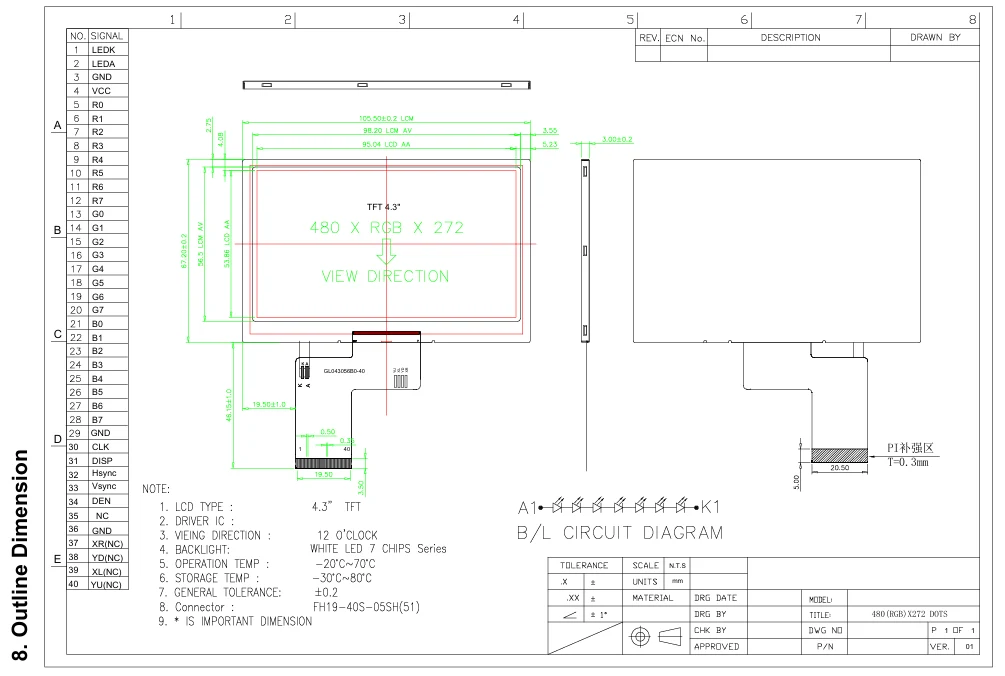

• Механикалық сызбалар (DXF/STEP пішіміндегі CAD файлдары)

• Істік анықтамалары және электрлік қосылым диаграммасы

• Ұсынылған инициализация уақыты және тіркелу конфигурация коды

• Қауіпсіз жұмыс және ESD қорғау нұсқаулары

Үлгіні бағалау бойынша ұсыныстар

Үлгілерді сұрамас бұрын, техникалық топта келесі мүмкіндіктер бар екеніне көз жеткізіңіз:

• Жүргізу мүмкіндігі: модуль үшін 3,2 В логикалық қуат пен 12–16 В жарық диодты жарықтандыру қуатын қамтамасыз ету мүмкіндігі

• Интерфейс үйлесімділігі: жүйелік аналық плата FH19‑40S‑0,5SH(51) 40 істікшелі қосқышты немесе баламалы адаптер шешімін орналастыра алады.

• Сигналды қолдау: негізгі басқару чипі RGB 24 бит немесе 16 бит параллель интерфейс сигналдарын шығара алады

• Жылулық ойлар: құрылғының ішінде жеткілікті жылу тарату кеңістігі сақталған

🔧 Кәсіби техникалық қолдау көрсету аясы

Негізгі техникалық қолдау (тегін ұсынылады)

Біз тікелей тұтынушыларға СКД модуліне қатысты келесі кәсіби техникалық қолдауды ұсынамыз:

1. Техникалық сипаттамалар және интеграциялық кеңес беру

• Модульдің электрлік сипаттамаларын және электрмен жабдықтауды жобалау бойынша ұсыныстарды түсіндіру

• Механикалық орнату және құрылымдық үйлесімділікті талдау

• Коннекторларды дәнекерлеу және кабельді құрастыру процестері бойынша нұсқаулық

• Қоршаған ортаның бейімделу қабілетін (температура/ылғалдылық) бағалау бойынша ұсыныстар

2. Драйвердің IC техникалық құжаттамасы

• ILI6485 драйверінің IC үшін толық деректер парағы

• Егжей-тегжейлі регистр конфигурациясы және инициализация ретінің мысалдары

• Интерфейс уақытының параметрін талдау және сәйкес ұсыныстар

• Түс гаммасын түзетуге арналған анықтамалық схема

3. Оптикалық өнімділікті реттеу бойынша нұсқаулық

• Жарықтықтың біркелкілігін тексеру әдістері мен стандарттары

• Нақты қондырғылардағы бұрыш сипаттамаларын көру үшін оңтайландыру ұсыныстары

• Контраст пен түс өнімділігі үшін реттеу бағыттары

• Жауап беру уақытын тестілеу және бағалау схемалары

4. Сенімділікті тексеруді қолдау

• Ұсынылған күйіп қалу сынақ шарттары мен циклдері

• ESD қорғанысының дизайны және ұсыныстары

• Температуралық циклды сынау әдістері

• Ұзақ мерзімді операциялық сенімділікті бағалаудың негізгі нүктелері

Техникалық қолдау көрсетудің жауабы

• Жауап беру уақыты: Техникалық сұрауларға жұмыс күндері 24 сағат ішінде жауап беріледі

• Байланыс әдістері: терең техникалық алмасу үшін электрондық пошта, телефон және онлайн жиналыстар арқылы қолдау көрсету

• Құжаттама: Қытай және ағылшын тілдерінде берілген барлық техникалық құжаттар

• Жиі қойылатын сұрақтар кітапханасы: Тұтынушы анықтамасы үшін жалпы интеграция мәселелеріне арналған шешімдер кітапханасы орнатылған
