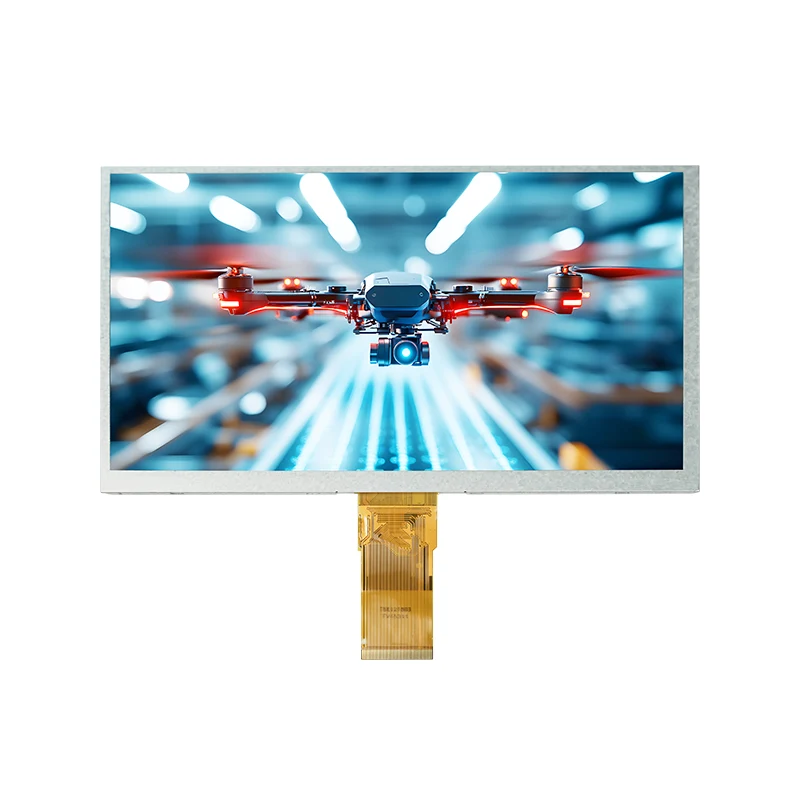

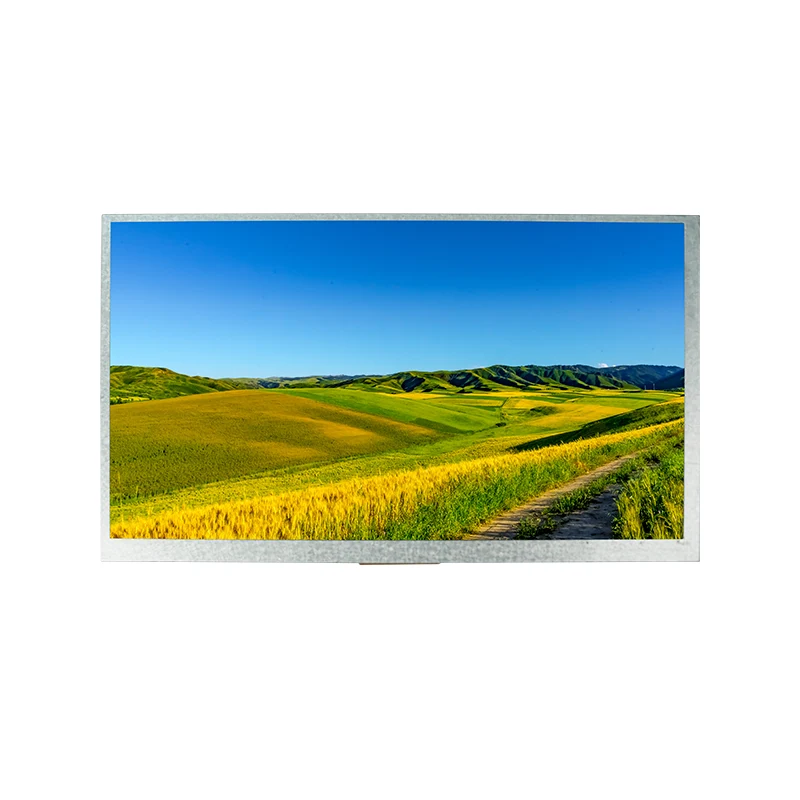

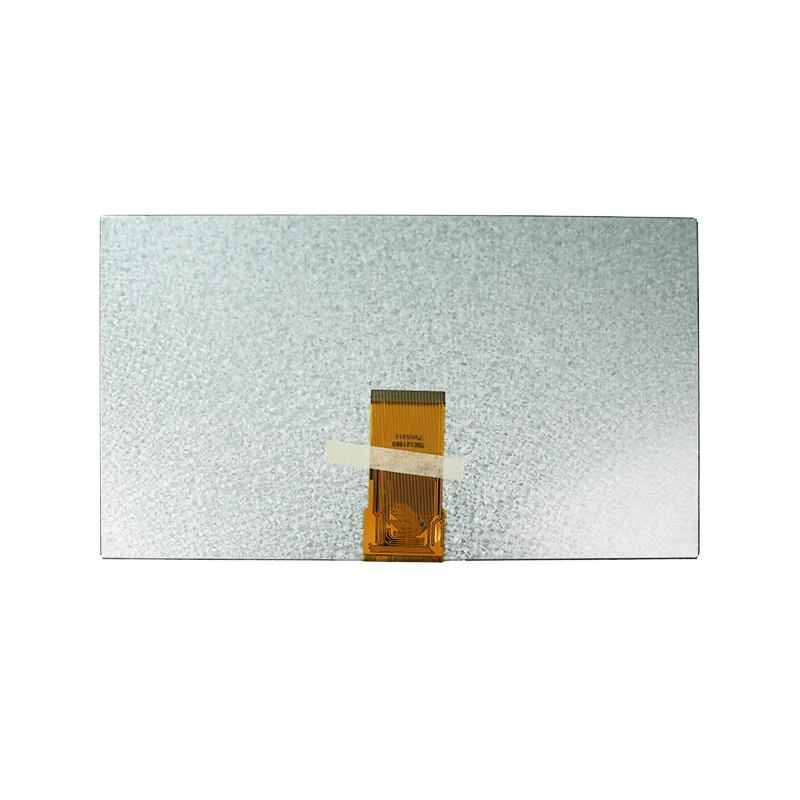

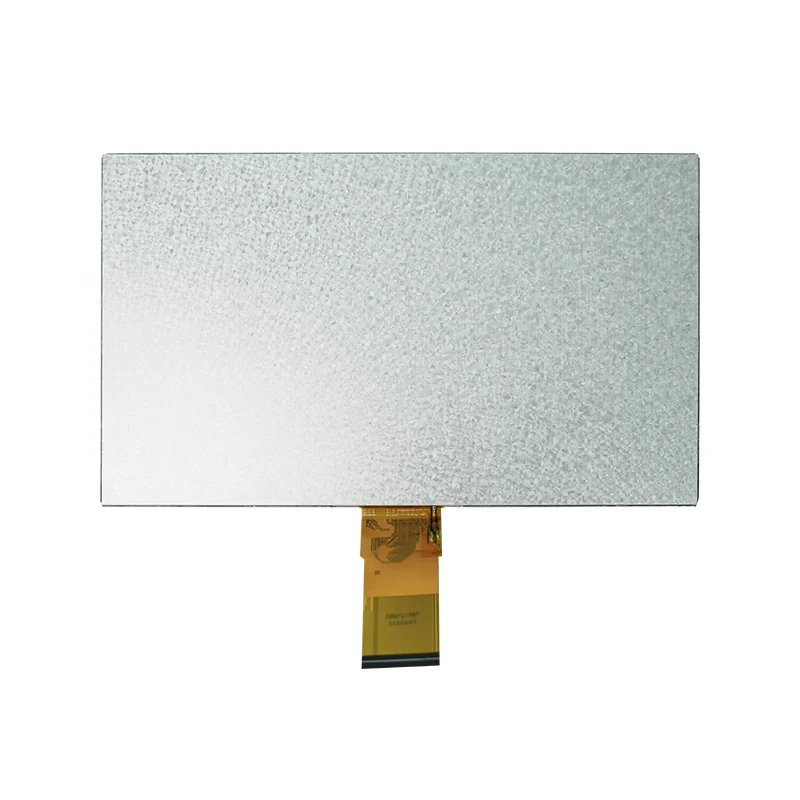

9.0' HMI шаршы TFT LCD дисплей модулі

Тианфу 24 биттік RGB интерфейсі және COG технологиясы бар берік 9,0' HMI Square TFT LCD дисплей модулін ұсынады. Өнеркәсіптік/медициналық автоматтандыру үшін жасалған, ол реттелетін FPC құрылғыларын қолдайды, -20°C пен 70°C аралығында жұмыс істейді және сенімді 12 айлық кепілдікпен қамтамасыз етілген.

Сұрау жіберу

Өнім Сипаттамасы

Негізгі мүмкіндіктер мен артықшылықтар

🔍Жоғары ажыратымдылықтағы айқындық

800×480 RGB-жолақ пикселдері бар 9,0 дюймдік TFT-LCD және айқын, кең бұрышты көру үшін сағат 6 бойынша қарау бағыты.

🔌 Мықты интеграция

24 биттік параллель RGB интерфейсі өнеркәсіптік және тұтынушылық жүйелермен үздіксіз үйлесімділікті қамтамасыз етеді.

⚡ Өте төмен

Қуат дизайны 2,8–3,3 В (цифрлық) және 9,4–9,8 В (аналогты) кернеуде тиімді жұмыс істейді, энергияны қажет ететін қолданбалар үшін өте қолайлы.

🌡️Аса төзімділік

-20℃ және 70℃ жұмысына төтеп береді және қатал орталар үшін 20 000 сағаттық жарықдиодты артқы жарығы (18 жарықдиодты, 120 мА) бар.

🎯Дәл инженерия

COG технологиясы және оңтайландырылған VCOM кернеуі жыпылықтауды азайтып, жоғары контраст пен тұрақты өнімділікті қамтамасыз етеді.

Tianfu теңшелген 9.0' HMI шаршы TFT СКД дисплей модулінің сипаттамасы

Негізгі техникалық сипаттамалар
Дисплей өлшемі	9,0 дюймдік a-Si TFT-LCD (Трансмиссивті)
Ажыратымдылық	800(RGB) × 480 пиксель (RGB жолағы)
Дисплей режимі	Қалыпты Ақ TN, сағат 6 Көру бағыты
Интерфейс	24-биттік параллель RGB (MPU интерфейсі)
Қуат көзінің кернеуі	Сандық: 2,8–3,3 В (DVDD) Аналогты: 9,4–9,8 В (AVDD) Қақпа кернеуі: VGH=17–19 В, VGL=-6,6~-5,4 В
Артқы жарық	Ақ жарық диоды × 18 (жалпы ток: 120 мА)

Абсолютті максималды рейтингтер
Жұмыс температурасы	-20,0℃ ~ 70,0℃
Сақтау температурасы	-30,0℃ ~ 80,0℃

Электрлік сипаттамалар
Сандық қоректендіру кернеуі (DVDD)	3,0 В (мин) / 3,3 В (тип) / 3,6 В (макс)
Аналогтық қоректендіру кернеуі (AVDD)	9,4 В (мин) / 9,6 В (тип) / 9,8 В (макс.)
Gate On Voltage (VGH)	17 В (мин) / 18 В (тип) / 19 В (макс.)
Шығару кернеуі (VGL)	-6,6 В (мин) / -6 В (тип) / -5,4 В (макс)
Жалпы электродты басқару сигналы (VCOM)	3,7 В (тип)

Артқы жарық сипаттамалары
Жарық диодты алға кернеуі	9,0 В (тип) / 9,9 В (макс.)
Жарықдиодтың қызмет ету мерзімі	20 000 сағ
Жарық диодты жарықтандыру	≥3000 кд/м²
LCM жарқырауы	120 кд/м²

Уақыт параметрлері (көлденең)
DCLK жиілігі	33,3 МГц (тип) / 50 МГц (макс.)
Көлденең дисплей аймағы	800 DCLK
HS импульстік ені	1 DCLK (мин) / 48 DCLK (тип)
HS артқы подъезд	88 DCLK
HS алдыңғы кіреберісі	40 DCLK

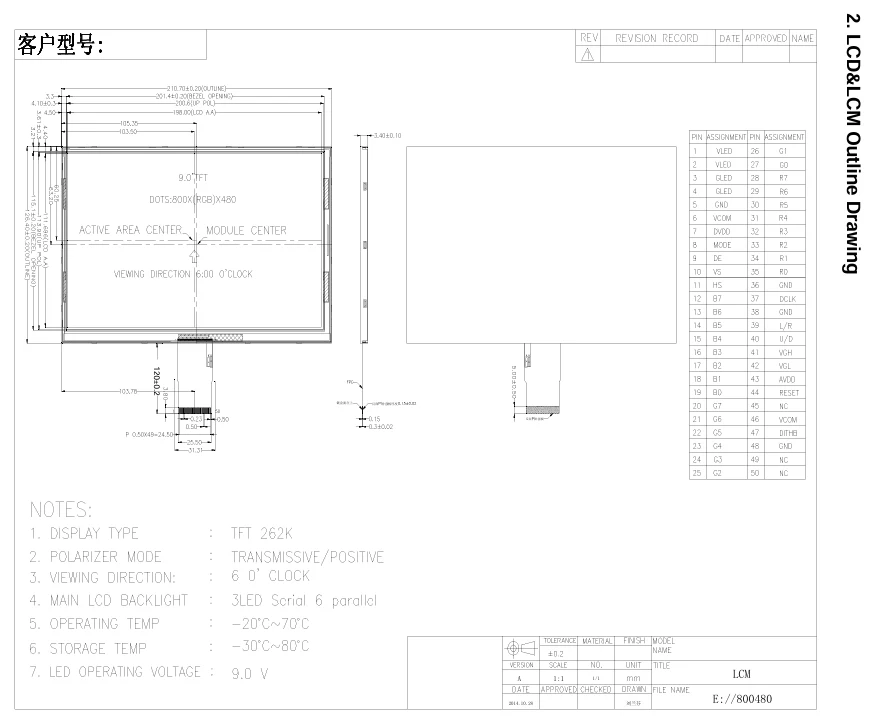

Мәліметтер

Сертификаттар және сапаны қамтамасыз ету

Tianfu Display сенімді, жоғары сапалы дисплей модульдерін жеткізуге ұмтылады. Біздің өндірістік процестеріміз халықаралық деңгейде мойындалған сертификаттармен және қатаң сапаны бақылау жүйелерімен қамтамасыз етілген.

ISO 9001:2015 сертификаты:Үздіксіз өнімділікті оңтайландыруды қамтамасыз ететін стандартталған сапа менеджменті жұмыс процесі.
Жаһандық сәйкестік:100% RoHS & REACH сәйкес шикізат, Еуропа және Солтүстік Америка нарықтарына тікелей импорттауға қауіпсіз.
100% қос қақпалы тексеру:Әрбір TFT модулі қауіпсіз орау алдында толық автоматтандырылған электрлік, оптикалық біркелкілік және экологиялық сынақтан өтеді.
Пакеттік сенімділік журналдары: Әрбір өндірістік лотта орындалатын міндетті температура циклі, ылғалдылыққа төзімділік және артқы жарықтың тездетілген қартаю сынақтары.
Толық лотты қадағалау:Жеке өндіріс күндеріне, химиялық партияларға және зертханалық сынақ жазбаларына салыстырылған серияланған қондырғыны бақылау.

Неліктен Тяньфу таңдау керек? — Бәсекелестік артықшылықтар

Ерекшелік	Tianfu 9.0" HMI шаршы модулі	Типтік балама
Жұмыс температурасы	-20℃ ~ 70℃ (кең диапазон)	0℃ ~ 50℃ (шектелген)
Артқы жарықтың қызмет ету мерзімі	20 000 сағат	10 000–15 000 сағат
Жыпылықтауды басқару	Ең аз жыпылықтау үшін оңтайландырылған VCOM + COG дизайны	Негізгі өтемақы, төмен жарықтықта байқалатын жыпылықтау
Баптауды қолдау	FPC, B/L, TP, жылдам айналуы бар микробағдарлама модификациялары	Қатты MOQ, ұзақ жеткізу уақыты
Сапа сертификаттары	ISO 9001, RoHS, REACH, толық бақылау мүмкіндігі	Көбінесе шектеулі құжаттама
Кепілдік және қолдау	12 айлық кепілдік, инженерлік қолдау, 24 сағаттық жауап	Стандартты 3–6 ай, шектеулі техникалық көмек
Үлгі және шағын топтама тапсырыстары	Қабылданды (1-30 дана дереу қор)	Жоғары MOQ қажет
