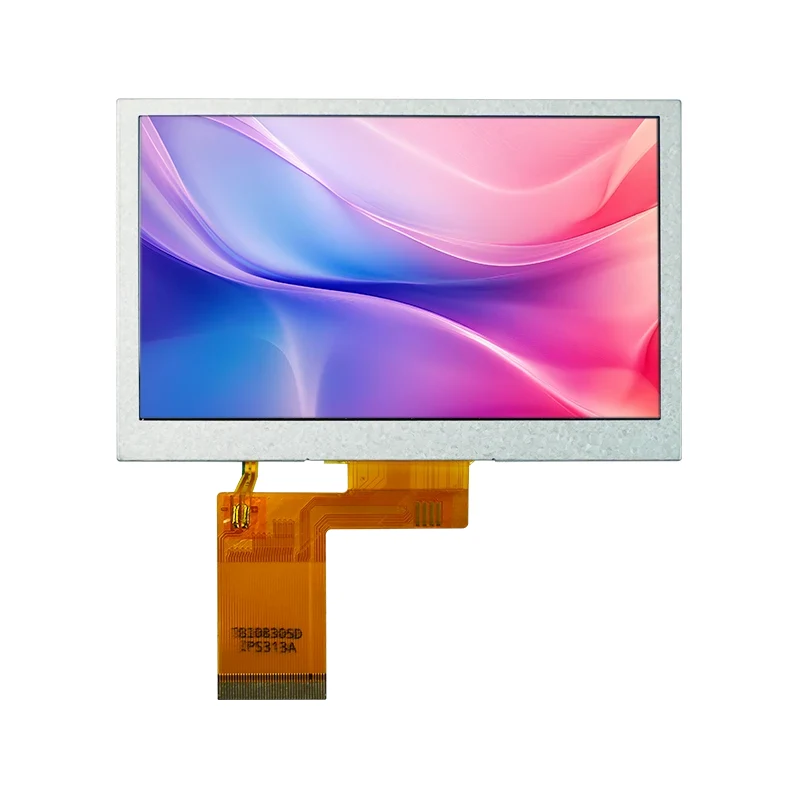

4.3' Әдетте ақ шаршы TFT СКД дисплей модулі

Негізгі мүмкіндіктер және қолданба сценарийлері:

• Дәл резистивті түрту: бір нүктелі түртуді қолдайды, өнеркәсіптік ортада қолғаппен жұмыс істеу немесе қаламды енгізу үшін өте қолайлы.

• Кең температурада жұмыс істеу: -10°C пен +60°C аралығында тұрақты жұмыс істейді, қатал жағдайларға жарамды.

• Тиімді SPI байланысы: тұрақты деректерді беру және MCU ресурстарын үнемдеу үшін SPI (CS/SCL/SDA) интерфейсін қабылдайды.

• Жан-жақты дисплей: күй көрсеткіші, деректерді визуализациясы және пайдаланушы интерфейстері үшін толық түсті RGB дисплейін қолдайды.

• Кең қолдану аясы: өнеркәсіптік HMI панельдері, портативті сынақ жабдықтары, көліктегі дисплей жүйелері және ақылды ғимаратты басқару терминалдары.

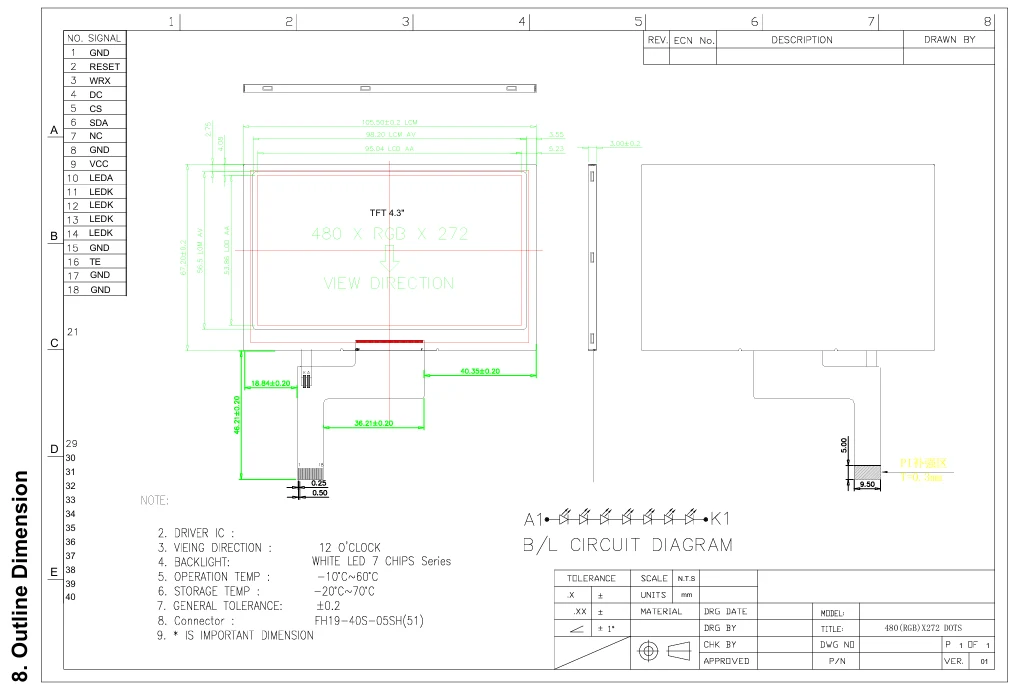

Тяньфу теңшелген 4,3' Әдетте ақ шаршы TFT СКД дисплей модулінің сипаттамасы

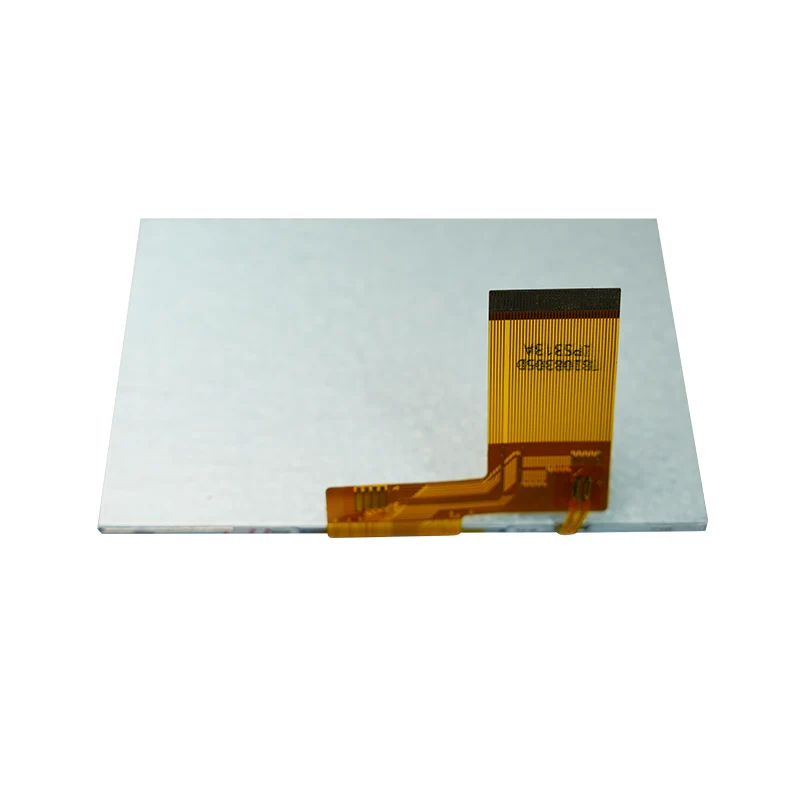

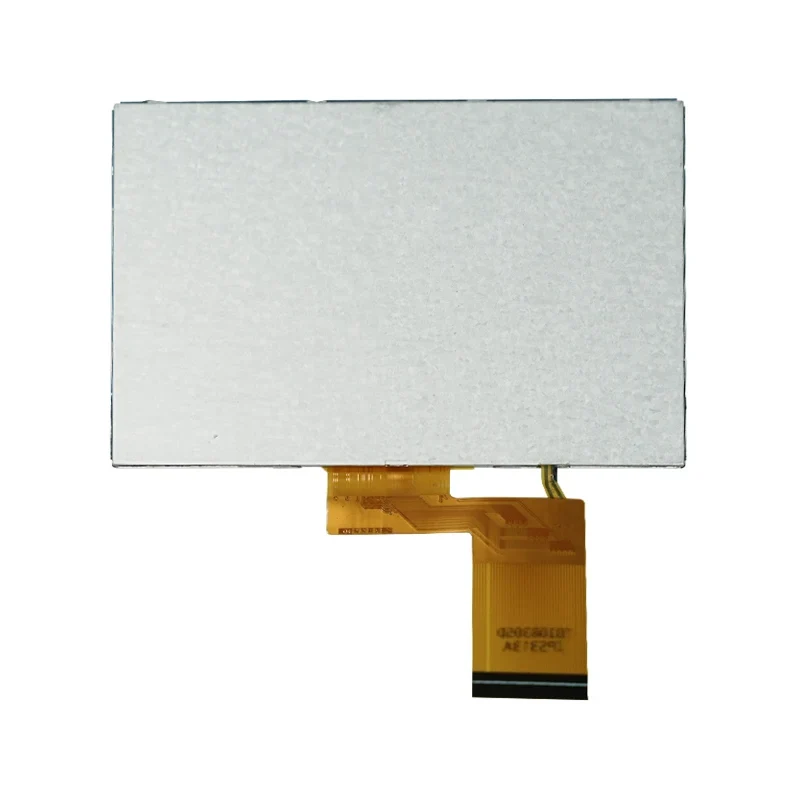

Tianfu 4.3' Әдетте ақ шаршы TFT СКД дисплей модулі туралы мәліметтер

1-сұрақ: Бұл дисплей қандай негізгі басқару чиптерін қолдайды?

A: Бұл модуль стандартты SPI интерфейсін пайдаланады және STM32, ESP32, Raspberry Pi Pico, Arduino (деңгейді ауыстыру қажет) және әртүрлі өнеркәсіптік PLC құрылғыларын қоса алғанда, ендірілген платформалардың көпшілігімен үйлесімді.

2-сұрақ: Резистивтік сенсорлық экран мен сыйымды сенсорлық экранның айырмашылығы неде? Менің өтінішім үшін қайсысы қолайлы?

A: Резистивті экран қысымды сезу арқылы жұмыс істейді және қолғаптармен, стилустармен немесе кез келген затпен жанасуды қолдайды, бұл оны өндірістік орталарға, медициналық құрылғыларға немесе дәл түртуді қажет ететін сценарийлерге қолайлырақ етеді. Сыйымды экран саусақпен түртуді ғана қолдайды, бірақ көп түрту мүмкіндігін ұсынады. Қолданбаңыз қолғаппен жұмыс істеуді қажет етсе немесе майдың/судың ластануын қамтуы мүмкін болса, резистивті экран сенімдірек таңдау болып табылады.

3-сұрақ: Көру бұрышының параметрлерін қалай түсінуге болады? Менің құрылғым бұрыштан көрінеді — ол жұмыс істей ме?

A: Бұл модульдің көлденең көру бұрышы 60°–70° және тік көру бұрышы 45°–60°, алдыңғы жақтан немесе шағын бұрыштан қарауға жарамды. Құрылғы үлкен бұрыштардан (мысалы, бүйірден) қарауды қажет етсе, IPS кең бұрышты үлгісін қарастыруды ұсынамыз.

4-сұрақ: -10°C~60°C жұмыс температурасының диапазоны артқы жарықтың жылыту әсерін қамтиды ма?

Ж: Иә, бұл температура диапазоны модульдің жалпы жұмыс температурасына қатысты және артқы жарықпен жылытуды есепке алады. Төтенше температурада жұмыс істегенде нақты мақсатты ортада сынақтан өткізу ұсынылады. 5-сұрақ: Қосымша драйвер тақтасын немесе контроллерді сатып алуым керек пе?

A: Бұл дисплей драйвері мен сенсорлық контроллерді қамтитын біріктірілген дисплей және сенсорлық модуль. Оны тек SPI және RGB интерфейстері арқылы негізгі контроллерге қосу керек.

16 жыл бойы біз СКД сарапшы өндірушісі болдық, мұнда сапаны бақылау біздің атымызбен синоним болып табылады.

• Барлық модульдер жөнелту алдында 72 сағат бойы жану сынағы мен толық параметрді функционалды тексеруден өтеді.

• RoHS экологиялық стандарттарына сәйкес өнеркәсіптік құрамдас бөліктер пайдаланылады.

• ISO 9001 сертификатталған сапа менеджменті жүйесі бойынша өндірілген.

Өндіріс және сынақ ортасы

• Дисплей аймағында шаңның пайда болуын болдырмау үшін 1000 класындағы таза бөлмеде жинақталған.

• Өлі пикселдерді (ақ/қара) және сызық ақауларын жеке тексеру.

• Сенсорлық экранның сызықтылығын калибрлеу және функционалды тексеру.

Сенімділік міндеттемесі

• Әдеттегі жұмыс ортасының сынақ деректеріне негізделген 20 000 сағаттық MTBF.

• Материалдық және жұмыс ақауларын қамтитын 12 айлық кепілдік.

• Көлемді тапсырыстар үшін сенімділік сынақ есептерін қолдау.

Біздің қолдауымыз үздіксіз және белсенді болу үшін жасалған. Біз мұнда тек мәселелерді шешу үшін ғана емес, сонымен қатар сіздің операцияларыңыздың ешбір сәтін өткізіп алмауын қамтамасыз ету үшін келдік.

Техникалық қолдау жүйесі

Техникалық құжаттама: толық деректер парақтары, қолданбалы жазбалар және анықтамалық дизайн қол жетімді.

Жылдам жауап: Техникалық сұрауларға жұмыс күндері 24 сағат ішінде жауап беріледі.

Теңшеу қызметтері: FPC ұзындығы, қосқыш түрі және артқы жарықты реттеу сияқты шектеулі теңшеуге қолдау көрсетіледі.

Кепілдік саясаты

Кепілдік мерзімі: алған күннен бастап 12 ай.

Қамту: адам емес факторлардан туындаған ауытқуларды, сенсорлық ақауларды және интерфейс ақауларын көрсету.

Жөндеу процесі: ақаулық сипаттамасын беріңіз → Техникалық қолдауды растау → Жөндеуді немесе ауыстыруды ұйымдастырыңыз.

Логистика және жеткізу

Стандартты қаптама: Антистатикалық сөмке + Арнайы блистер науасы + соққыға төзімді картон.

Ағымдағы қызмет

Тұрақты жабдықтау: өнімнің қызмет ету циклі бойына кепілдендірілген қамтамасыз ету тұрақтылығы.

Жаңарту жолы: үйлесімді өнімді жаңартуға арналған ұсыныстар.

Ресурс жаңартулары: техникалық құжаттамаға және жиі қойылатын сұрақтар кітапханасына тұрақты жаңартулар.
