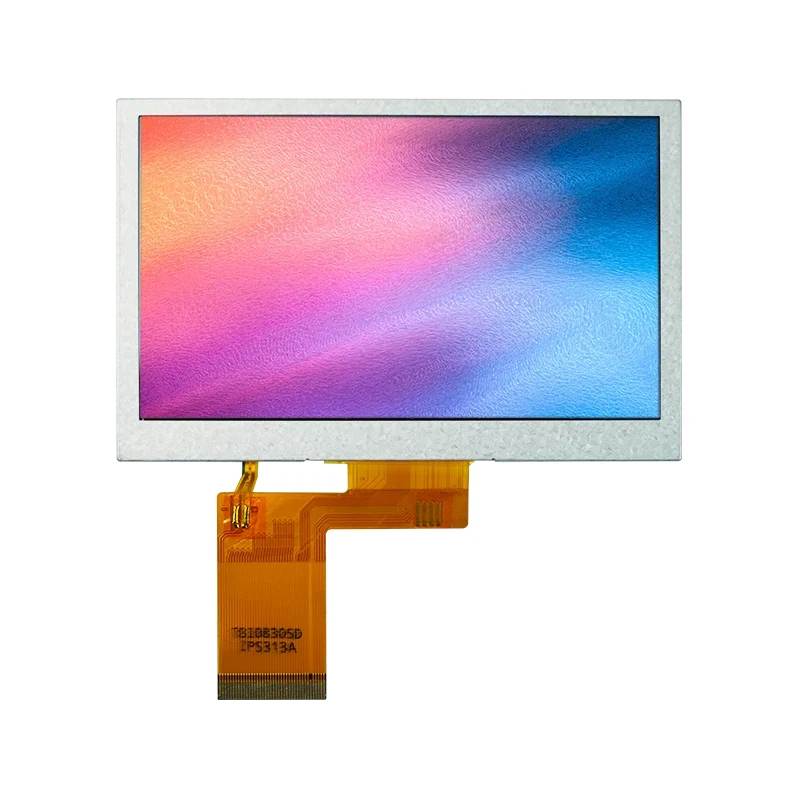

4.3' RGB интерфейсі IPS TFT СКД экран модулі

Негізгі мүмкіндіктер:

• Динамикалық кескіндерді, мәтінді және графикалық пайдаланушы интерфейстерін (GUI) көрсету

• Түсінікті және оқылатын мазмұнды қамтамасыз ететін 480×272 ажыратымдылығын қолдау

• Жүйені біріктіруді жеңілдететін RGB интерфейсі арқылы негізгі басқару чипіне тікелей қосылу

• Жарықтығы жоғары артқы жарық (әдеттегі мән 620 кд/м²) күшті жарық орталарында көрінуді қамтамасыз етеді

• Төмен қуатты дизайн құрылғының батареясының қызмет ету мерзімін ұзартады

Tianfu теңшелген 4.3' RGB интерфейсі IPS TFT СКД экран модулінің сипаттамасы

Tianfu теңшелген 4.3' RGB интерфейсі IPS TFT СКД экран модулі туралы мәліметтер

Бұл 4,3' RGB интерфейсі IPS TFT СКД экран модулі шағын өлшеміне, жоғары жарықтығына және беріктігіне байланысты көптеген салаларда кеңінен қолданылады.

Міне, кейбір типтік қолданба сценарийлері және жағдай мысалдары:

Өнеркәсіптік автоматтандыру және басқару жүйелері

• Жағдай: нақты уақыттағы өндіріс деректерін және жабдық күйін көрсету үшін зауыттың өндірістік желісін бақылау терминалдарында пайдаланылады. Күшті сыртқы жарықта жоғары жарықтылықтағы артқы жарық операторлардың ақпаратты анық оқи алуын қамтамасыз етеді.

• Артықшылықтары: Кең температура режимі (-10°C~60°C) шеберхана орталарына сәйкес келеді; жылдам жауап беру уақыты (40 мс) динамикалық жаңартуларды қолдайды.

Медициналық жабдық

• Жағдай: пациент деректері мен графикалық нәтижелерді көрсету үшін қандағы глюкоза өлшегіштер немесе электрокардиографтар (ЭКГ) сияқты портативті медициналық диагностикалық құралдарға біріктірілген.

• Артықшылықтары: Жоғары контраст коэффициенті (1000:1) медицина қызметкерлеріне нақты пайымдаулар жасауға көмектесу үшін кескіннің анықтығын жақсартады; төмен қуат тұтыну құрылғының жұмыс уақытын ұзартады.

Тұрмыстық электроника

• Жағдай: Температураны, ылғалдылықты және құрылғыны басқару интерфейстерін көрсету үшін смарт үйдің басқару тақталарында қолданылады.

• Артықшылықтары: RGB интерфейсі пайдаланушының өзара әрекеттесуін жақсарту үшін қанық түстерді қолдайды; шағын пиксель қадамы (0,198 мм) жақсы кескін сапасын қамтамасыз етеді.

Автокөлік және көлік жүйелері

• Корпус: навигация мен медиа мазмұнын көрсету үшін көліктегі ақпараттық ойын-сауық жүйелерінде немесе артқы орындық дисплейлерде қолданылады.

• Артықшылықтары: дірілге төзімді дизайн (берікті TFT құрылымына негізделген) көлік діріліне бейімделеді; әдетте қара режим қараңғы ортада жарқылды азайтады.

Енгізілген даму және білім беру

• Жағдай: Студенттер мен инженерлер роботты басқару интерфейстері немесе IoT құрылғысының дисплейлері сияқты прототип жасау үшін пайдаланады.

• Артықшылықтары: қарапайым микроконтроллерлерге (мысалы, STM32, Raspberry Pi) оңай қосылуға арналған қарапайым интерфейс (CLK, HSYNC, т.б.).

• Кеңейтілген қолданбалар: POS терминалдары, қауіпсіздікті бақылау дисплейлері, смарт аспаптар тақталары және т.б.

Біз осы дисплей модулінің нақты өнімділігін жан-жақты бағалау үшін әртүрлі салалардағы өндіруші пайдаланушылардың пікірлерін жинадық. Тәжірибе спецификациялар мен типтік қолданбаларға негізделгенін және нақты пайдалану ортасына байланысты әр түрлі болуы мүмкін екенін ескеріңіз.

Көрнекі өнімділік

• Жарықтық және оқылатындық: Пайдаланушылар 620 кд/м² артқы жарығы сыртқы немесе жарықтандырылған ішкі орталар үшін жеткілікті жарық екенін хабарлайды, бұл мазмұнның анық көрінуін қамтамасыз етеді. Әдеттегі 1000:1 контраст қатынасы қара түстерді тереңдетеді және ақ түстерді жарқыратады, жалпы көру тәжірибесін жақсартады.

• Түс өнімділігі: 40%~50% (CIE1931) қамтитын түс гаммасы арқылы түстерді шығару шынайы, бұл диаграммалар мен кескіндерді көрсету үшін қолайлы етеді. Дегенмен, түс гаммасы кәсіби графикалық дизайн қолданбалары үшін шектелуі мүмкін.

• Жауап беру уақыты: 40 мс типтік жауап беру уақыты көптеген статикалық және динамикалық мазмұн үшін жеткілікті. Бейнені жылдам ойнату кезінде қозғалыстың аздап бұлдырлығы орын алуы мүмкін, бірақ ол өнеркәсіптік басқару және жоғары жылдамдықты емес ойын сценарийлері үшін өте қолайлы.

Интеграция және пайдаланудың қарапайымдылығы

• Интерфейстің үйлесімділігі: 24-биттік RGB интерфейсіне кеңінен қолдау көрсетіледі, пайдаланушылар ARM Cortex-M сериясымен немесе Linux жүйелерімен қарапайым интеграция туралы есеп береді. Басқару сигналдары (мысалы, DEN, DISP) уақыт конфигурациясын жеңілдетеді.

• Қуатты басқару: Кең кернеу кіріс диапазоны (VCC 2,65~3,3V) икемді қуат көзіне мүмкіндік береді, сыртқы реттеу қажеттілігін азайтады. Өлшенген қуат тұтыну салыстырмалы түрде төмен, бұл энергия тиімділігіне ықпал етеді.

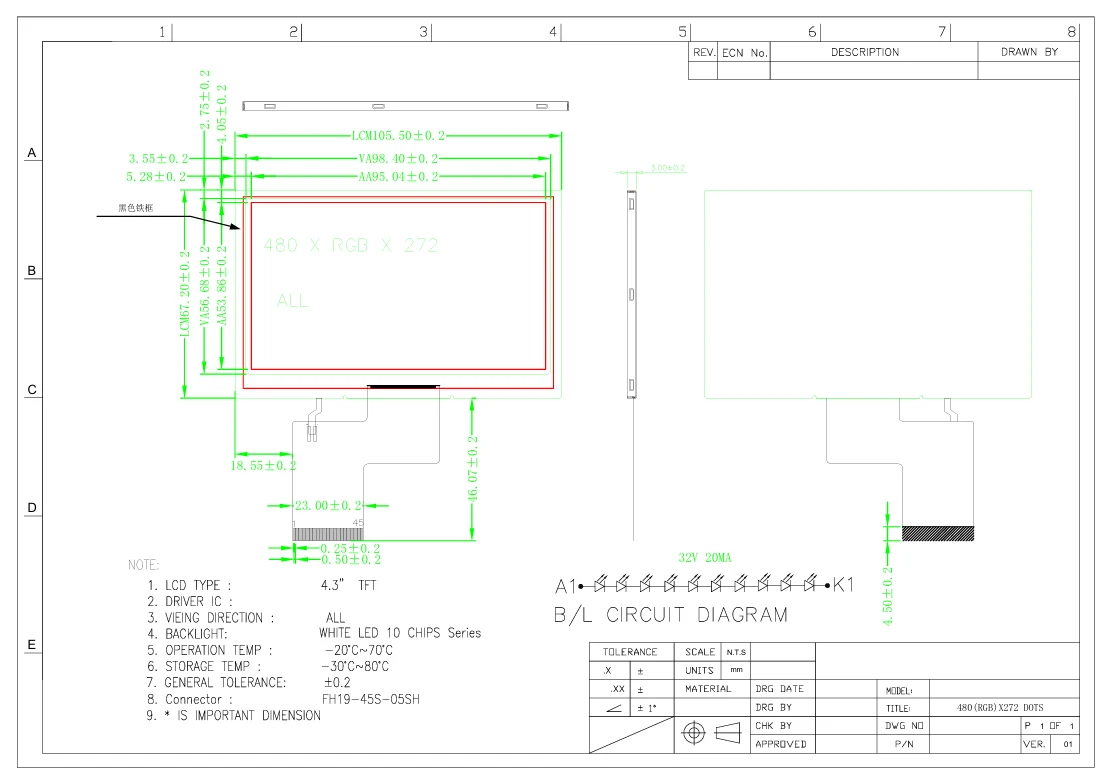

• Өлшемі және орнатуы: ықшам 4,3 дюймдік дизайн кеңістік шектеулі құрылғыларға жақсы сәйкес келеді. 95,04 мм × 53,86 мм белсенді дисплей аумағы экранның денеге қатынасын оңтайландырады.

Қоршаған ортаға бейімделу

• Температура өнімділігі: Ол -10°C~60°C диапазонында тұрақты жұмыс істейді және пайдаланушылар сыртқы жабдықта пайдаланылған кезде дисплейде ауытқулардың жоқтығын растайды. -20°C~70°C сақтау температурасының диапазоны тасымалдау және сақтау кезінде қауіпсіздікті қамтамасыз етеді.

• Төзімділік: TFT панелі және SC7283 драйверінің IC өнеркәсіптік діріл ортасында хабарланған ақауларсыз сенімді жұмысты қамтамасыз етеді.

• Клиенттер шолуларының қысқаша мазмұны: "Бұл дисплей ақшаның жоғары құнын, жеткілікті жарықтылықты және қарапайым біріктіруді ұсынады. Ол біздің көліктегі дисплей жобасына қойылатын талаптарымызға толық сәйкес келеді. Жауап беру уақыты қолайлы және сатылымнан кейінгі қызмет көрсетудің жауабы да жылдам."
