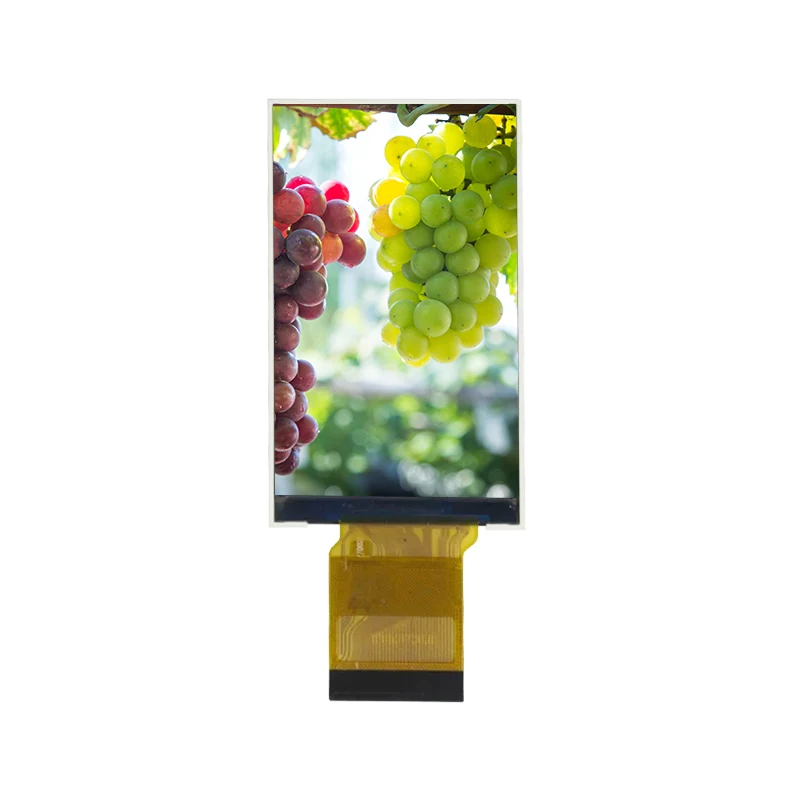

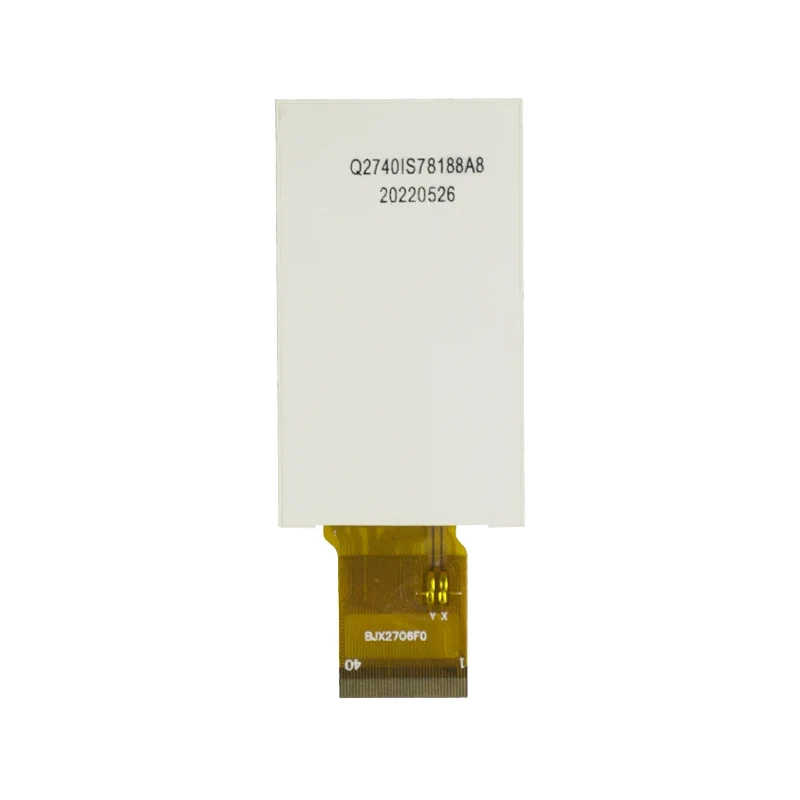

3,92' Wide Temp IPS TFT LCD экран модулі

Кәсіби қытайлық СКД өндірушісі және тапсырыс беруші ретінде, Tianfu жоғары үнемділік пен сенімділікке баса назар аудара отырып, осы 3,92' кең температуралық IPS TFT LCD экран модулін ұсынады. Бұл модуль ST7796 драйверінің IC пайдаланады, 320×320 ажыратымдылығымен ерекшеленеді және кең көру бұрыштары бар 3,92 дюймдік IPS экранында анық, егжей-тегжейлі және тұрақты кескіндерді беретін 16,7 миллион түстерді қолдайды. Өнім жұмыс температурасының кең мүмкіндіктерімен мақтана алады (-20°C пен +70°C), бұл оны сыртқы, өнеркәсіптік және автомобильдік қолданбалар сияқты қатал орталарға қолайлы етеді. Ол сонымен қатар MCU/SPI интерфейстерін және кең кернеу диапазонын (2,5V–3,6V) қолдайды, бұл оны портативті және төмен қуатты құрылғылар үшін өте қолайлы етеді.

Ол не нәрсеге қабілетті?

Нақты уақыттағы ақпаратты визуализациялау: графиканы, белгішелерді, мәтінді және деректер интерфейстерін анық көрсетеді

Адам-машина интерфейсінің өзегі (HMI): пайдаланушылар үшін интуитивті сенсорлық немесе түймеге негізделген интерактивті интерфейсті ұсынады

Төмен қуатпен жұмыс: кең кернеу дизайны (2,5-3,6 В) аккумулятормен жұмыс істейтін немесе портативті құрылғылар үшін өте қолайлы

Кең температура диапазонында тұрақты өнімділік: -20°C-тан +70°C-қа дейінгі қатал ортада сенімді жұмыс істейді, бұл сыртқы, өнеркәсіптік және автомобильдік қолданбалар үшін сенімділікті қамтамасыз етеді.

Техникалық сипаттама

Tianfu 3.92' Wide Temp IPS TFT LCD экран модулі туралы мәліметтер

Портативті мониторлар: жүрек соғу жиілігін, қандағы оттегін және қан қысымының толқын пішіндерін анық көрсетеді. Қолдық диагностикалық құрылғылар: ультрадыбысты бейнелеуге және дене температурасын скринингтік құралдарға арналған интерфейстер

Автокөлік және көлік

Автокөлікті орталық басқарудың қосалқы экрандары: ауаны баптауды басқаруға және шина қысымын бақылауға арналған дисплей. Электрлік көлік құралдарының панельдері: батарея деңгейі, жылдамдық және навигация ескертулері үшін дисплей

Өнеркәсіптік автоматтандыру және HMI

Өнеркәсіптік басқару тақталары: PLC күйін бақылау және өндірістік желі деректерін визуализациялау

Смарт үйді басқару экрандары: қауіпсіздік, температураны бақылау және жарықтандыру үшін біріктірілген интерфейс

Сынақ және өлшеу құралдары

Осциллографтар және спектрлік анализаторлар: нақты уақыттағы толқын пішінін көрсету

Ақылды электр есептегіштері және энергияны басқару: қуат тұтыну қисықтары және дабыл ақпаратының дисплейі

Тұрмыстық электроника және смарт құрылғылар

Смарт сағаттар/фитнес жабдығы: дөңгелек UI дизайнына бейімделген

Тұрмыстық құрылғылар панельдері: кофе машиналары мен пештерге арналған интерактивті интерфейстер.

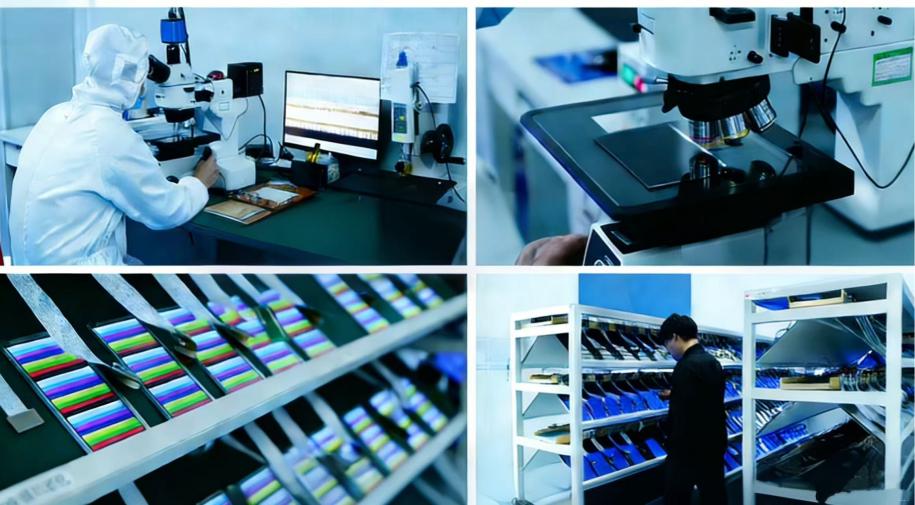

Сапаны бақылау - біз жасайтын істің негізі.

Сенімділік сынағы (салалық стандарттарға сәйкес)

Жоғары температурада сақтау сынағы: 80°C температурада 240 сағат бойы тұрақты жұмыс, қалпына келтірілгеннен кейін толық функционалдылық сақталады.

Төмен температурада сақтау сынағы: -30°C температурада 240 сағат бойы тұрақты экспозиция, сұйық кристалды мұздату немесе функционалдық ақаусыз.

Жоғары температура және жоғары ылғалдылық жұмыс сынағы: коррозия немесе дисплей ауытқулары жоқ 60°C және 90% салыстырмалы ылғалдылықта 240 сағат үздіксіз жұмыс.

Өндіріс және сапаны бақылау стандарттары

Толық автоматтандырылған SMT жинағы: дәйекті дәнекерлеу сапасын қамтамасыз етеді.

100% қосулы тексеру: пиксельді сынау, түс біркелкілігін талдау және артқы жарық өнімділігін тексеру.

Күйіп қалу сынағы: ерте сатыдағы ақауларды жою үшін бөлме температурасында 48 сағат үздіксіз жұмыс.

Сіз үшін СКД дисплейін қалай теңшей аламыз?

Теңшеу қызметтері және процесс ағыны

Теңшелетін опциялар

Интерфейсті реттеу: SPI/MCU басымдылық конфигурациясы және түйреуіш реттілігін бейімдеу.

Артқы жарықты реттеу: Жарықтық, түс температурасы (2700K–6500K) және күңгірттеу әдісі (PWM/аналогты) теңшеу.

Беттік өңдеу: жарқырауға қарсы жабын, саусақ ізіне қарсы жабын және жылтыр/күңгірт ламинация опциялары.

Пішін факторының модификациясы: FPC ұзындығы мен интерфейс позициясын реттеу, арнайы тесіктерді тесу қолдауымен.

Сенсорлық экранды біріктіру: резистивті/сыйымды сенсорлық экран (10 нүктеге дейін түртуді қолдайды).

Процесс ағыны

Талаптарды талдау: рұқсатты, интерфейсті және қоршаған ортаға қойылатын талаптарды растау үшін техникалық топпен кеңесу.

Шешім дизайны: Тізбекті қосу схемаларын және драйверді инициализациялау кодын қамтамасыз ету (Arduino, STM32, Raspberry Pi-мен үйлесімді).

Үлгіні дайындау: 5–7 жұмыс күні ішінде 3–5 сынақ үлгілерін жеткізу.

Тексеру және жөндеу: дисплейді сынауға, қуат тұтынуды оңтайландыруға және температураның көтерілуін тексеруге көмек.

Шағын сериялы сынақ өндірісі: 50–500 бірліктен тұратын бастапқы партия, тексеру есептерімен бірге.

Жаппай өндіріс: 15-20 күн ішінде жеткізілім, партия сапасының құжаттамасы ұсынылады.
