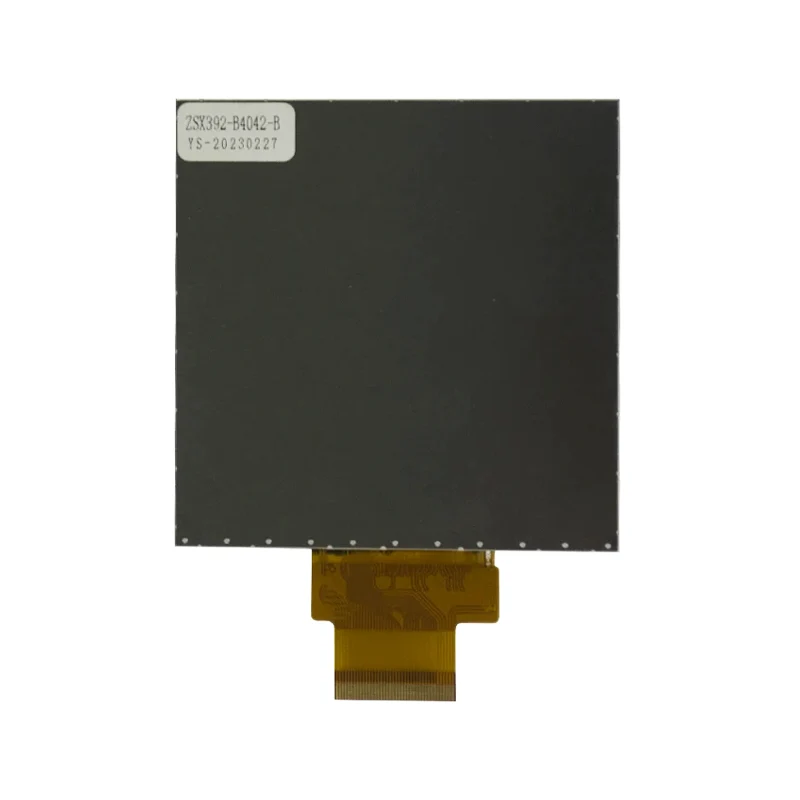

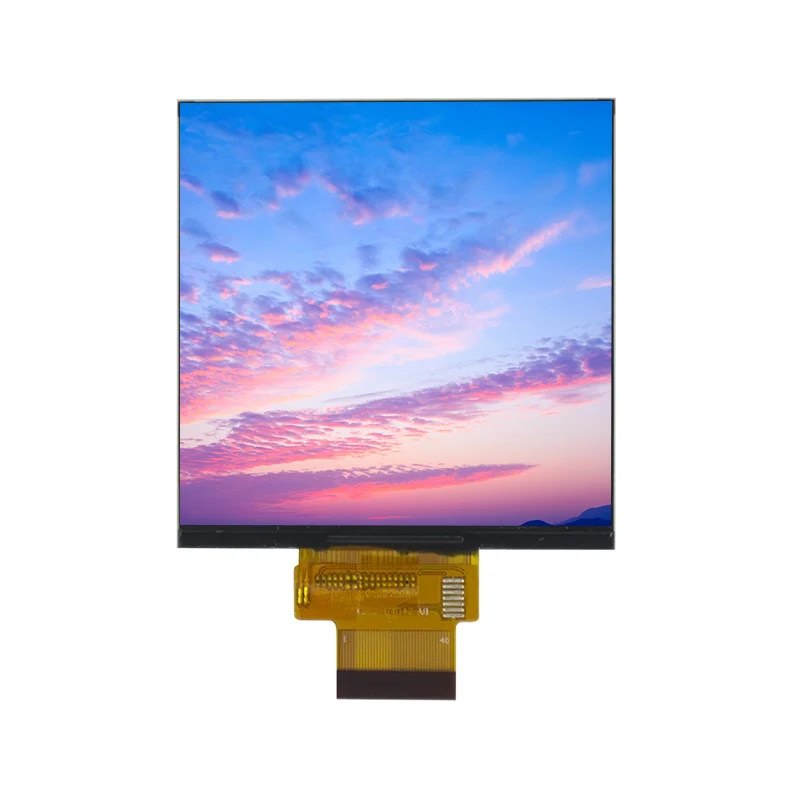

3.97 «Өндірістік IPS TFT LCD» экрандық модулі

Модуль түрі

3.97 дюймдік IPS TFT (A-Si)

Дисплей ажыратымдылығы

480 × 800 (WVGA)

Интерфейс түрі

Мипи

Түс тереңдігі

16.7м түстер

Жүргізуші СК

St7796u

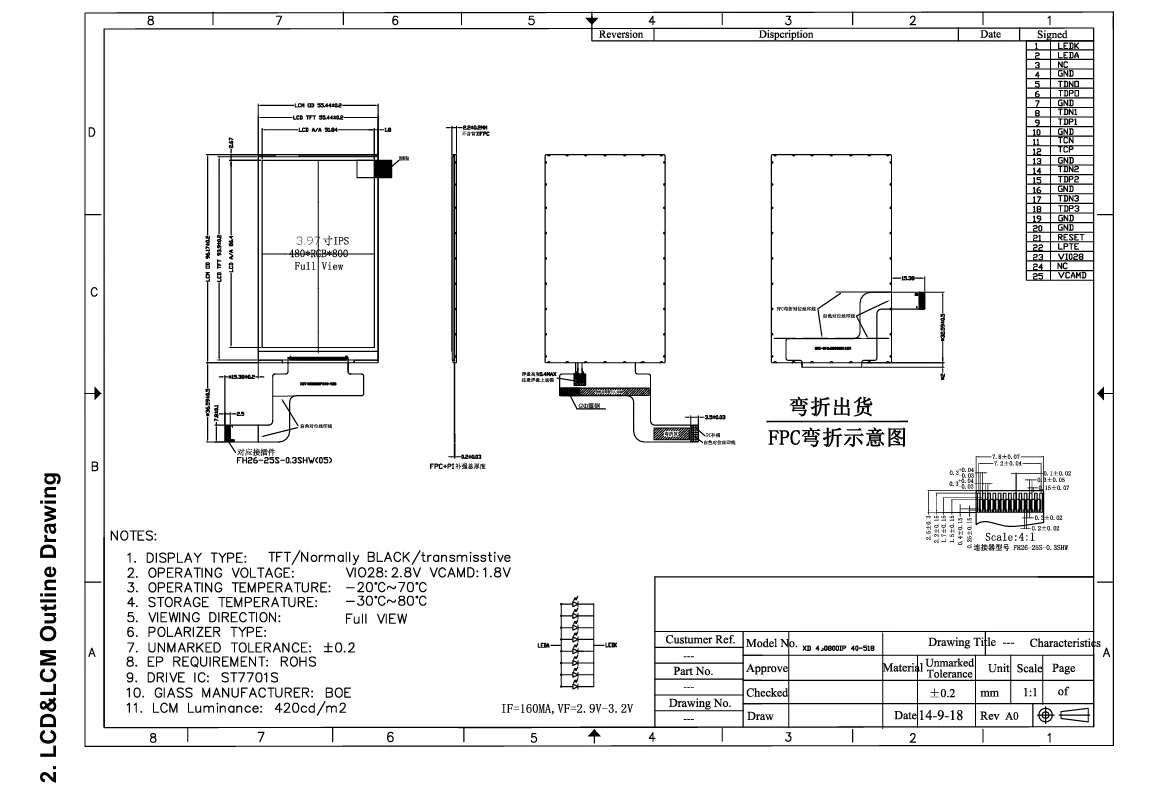

Механикалық өлшемдер

55.44 × 96.17 × 2,2 мм

Белсенді аймақ

51,84 × 86.4 мм

Жұмыс температурасы

-20 ° C-ға дейін -20 ° C-ға дейін + 70 ° C

Сақтау температурасы

-30 ° C-қа дейін -30 ° C-қа дейін

Электрлік сипаттамалары

Жүйе кернеуі (VDD)

2.5-3.6 V

Кернеудегі TFT қақпасы (VGH)

11.5-17 В

TFT қақпасы кернеуі (VGL)

-12-7.6 V

Болады

24.8 V (3.1V 8 жарық диодтары)

Ағымдағы алға

160 мА

Электро-оптикалық сипаттамалары

Жарықтық (LCM LUMINANCE)

450 CD / M²

Көру бұрышы (CR> 10)

Көлденең / Тік: 80 ° -85 °

Контраст қатынасы

550: 1 (Мин) - 800: 1 (түрі)

Жауап беру уақыты (TR + TF)

35 мс (тип)

Таратқыш

3,34% - 3,93%

Сенімділік тестілері

Жоғары темекі сақтау

80 ° C, 240 сағат

Жылу шок

-40 ° C↔ 85 ° C, 100 цикл

ESD қорғау

Байланыс ± 4кв / ауа ± 8кВ
