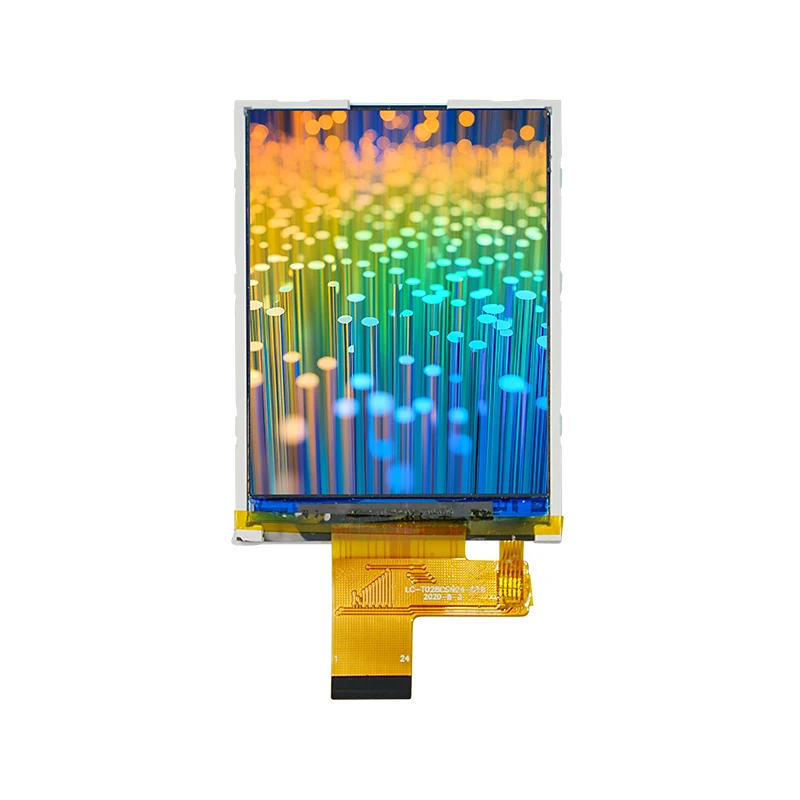

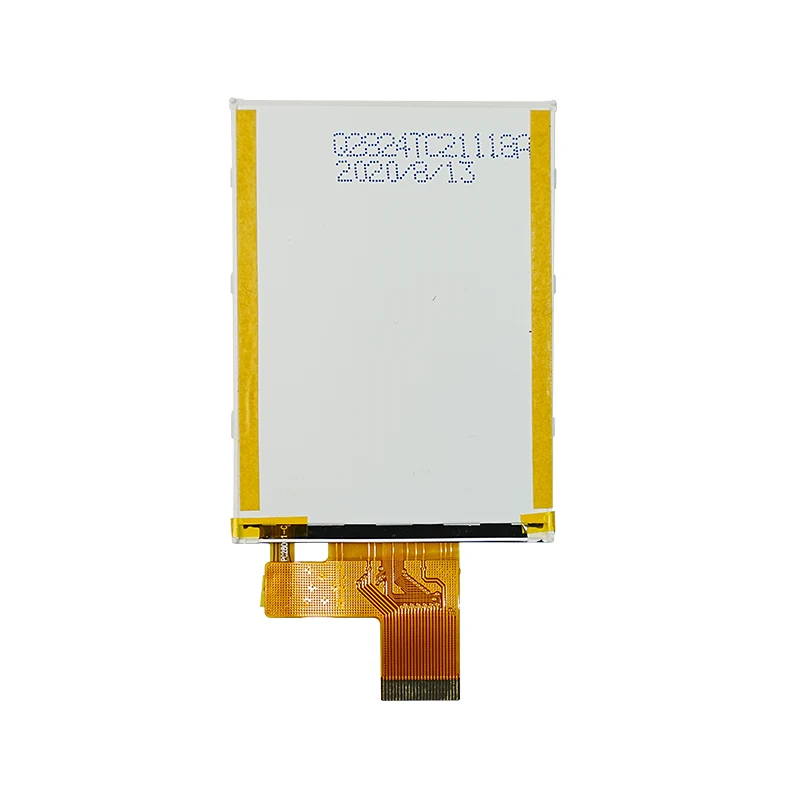

2,4'' Әдетте ақ кішкентай TFT СКД дисплей модулі

TF 2,4 '' әдетте ақ кішкентай TFT СКД дисплей модулі 240 × RGB × 320 пиксельдің жоғары ажыратымдылығын қамтамасыз ететін «ақ режим» дисплей режимін қабылдайды және әртүрлі микроконтроллерлермен үйлесімді MCU 8/16 бит параллель интерфейсін (8080 уақыт) қолдайды.

Негізгі функционалдық көрсеткіштер:

• Таза дисплей: 240×320 ажыратымдылық, 200:1 контраст қатынасы, тамаша кескіндерді ұсыну

• Кең көру бұрышы: Сағат 12 бағытында ең жақсы көру бұрышы, жан-жақты көрінуді қолдайды

• Жылдам жауап: динамикалық мазмұнның дисплей талаптарына сай көтерілу уақыты 15 мс, құлдырау 20 мс

• Оңай интеграция: әзірлеу процесін жеңілдететін стандартты 8080 параллель интерфейс

• Энергияны үнемдейтін дизайн: 5 мА жұмыс тогы сияқты, портативті құрылғыларға жарамды

Бүгінгі таңда біздің 2,4 дюймдік СКД модульдері әр саланы қамтитын тұтынушы базасымен мақтана отырып, кең ауқымды салаларда қолданылады.

Тұрмыстық техника және автомобиль электроникасы: ақылды тұрмыстық техникаға (кофе қайнатқыштар, микротолқынды пештер, кір жуғыш машиналар, күріш пештері және т.б.) арналған басқару панельдері, автокөлік құралдарының кластерлері, көліктегі ақпараттық ойын-сауық экрандары, тұрақ сенсорлары.

Ақылды киетін құрылғылар және денсаулықты бақылау: смарт сағаттар, денсаулықты бақылайтын білезіктер, портативті қандағы глюкоза өлшегіштері/қан қысымын өлшейтін құралдар. Дисплей уақыты, хабарландырулар, жүрек соғу жиілігі, қандағы оттегі деңгейлері, өлшеу деректері, т.б.. Оңтайлы жарықтығы (әдетте 250–950 кд/㎡) және төмен қуат тұтынуымен олар ұзақ уақыт пайдалану үшін өте қолайлы.

Жиі қойылатын сұрақтар

1-сұрақ: Өнім сапасы үшін сапаны бақылаудың қандай нақты шаралары жүзеге асырылады?

A: Біз кіріс материалды тексеруден бастап жөнелтуге дейінгі сапаны толық бақылауды жүзеге асырамыз:

1. Барлық IC (соның ішінде ST7789V) түпнұсқа өндірушілерден немесе рұқсат етілген арналардан алынады.

2. СКД панельдерінің 100% ашық нүкте, күңгірт нүкте және біркелкі сынақтан өтеді.

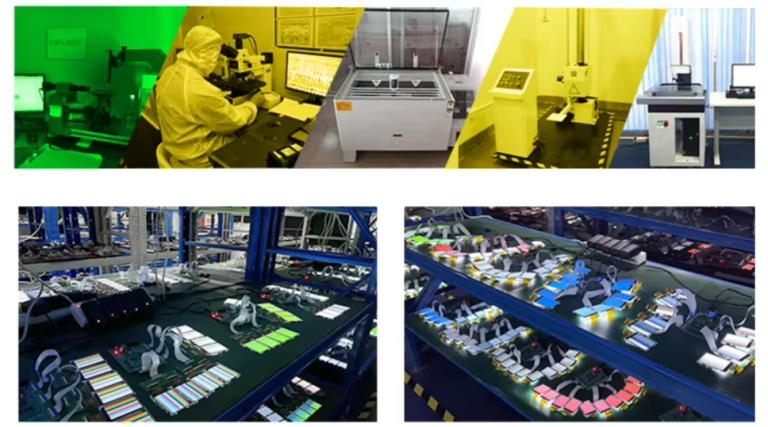

3. Модуль құрастырылғаннан кейін өнімдер 72 сағаттық бөлме температурасында ескіруден және жоғары төмен температуралық цикл сынағынан өтеді.

4. Өнімнің тұрақты сапасын қамтамасыз ету үшін бақыланатын партия нөмірлері беріледі.

2-сұрақ: Егер дисплейде ауытқулар немесе сапа мәселелері туындаса, компания қандай қолдау көрсетеді?

A: Қытайдағы таңдамалы СКД жеткізушісіне қойылатын негізгі талап тұтынушылардың сұрауларына жауап беру болып табылады. Біз үш деңгейлі техникалық қолдауды ұсынамыз:

1. 24 сағат ішінде ақауды анықтауға алдын ала жауап.

2. Ақаулық ақаулықтарды жоюдың егжей-тегжейлі блок-схемаларын және сынақ нүктесінің кернеулерінің анықтамалық мәндерін қамтамасыз ету.

3. Өнім сапасына қатысты мәселе екені расталса, біз қайтару және айырбастау саясатына даусыз уәде береміз және сізге есеп пен алдын алу шараларын ұсына отырып, түбірлік себептерді талдауды (RCA) жүргіземіз. Біз сапа мәселелерін жақсарту мүмкіндігі ретінде қарастырамыз.

3-сұрақ: Өнімнің кірістілігі мен сенімділігі туралы деректер қандай?

A: Қытай өндірушілері ретінде, Тяньфу сапаға ұмтылуда ешбір тас қалдырмайды. Біздің зауыттан шығарылған өнімдердің орташа шығымдылығы 99,7%-дан жоғары деңгейде сақталады. Жеделдетілген қызмет мерзімін тексеру деректеріне сәйкес модульдердің MTBF (ақаулар арасындағы орташа уақыт) әдеттегі жұмыс жағдайында 50 000 сағаттан асады. Сонымен қатар, біз 12 айлық кепілдік мерзімін береміз.

4-сұрақ: Сыртқы күн сәулесінде дисплейді анық оқуға бола ма?

A: Иә. Модульде 200:1 контраст қатынасымен жұптастырылған 280–300 кд/м² орталық жарықтығы бар, бұл әдеттегі сыртқы жарықтандыру жағдайында оқылуды қамтамасыз етеді. Тікелей күн сәулесі түсетін орталар үшін жарқылға қарсы өңдеуді қосуды немесе артқы жарықтың жарықтығын арттыруды ұсынамыз.

5-сұрақ: Модульдің жұмыс температурасының диапазоны қандай?

A: Қалыпты жұмыс температурасының диапазоны -20°C-тан +70°C-қа дейін, ал сақтау температурасының диапазоны -30°C-тан +80°C-қа дейін, бұл көптеген қолданбалы орталардың талаптарына жауап бере алады.

6-сұрақ: Артқы жарықтың қызмет ету мерзімі қандай?

A: Артқы жарық 4 жарық диоды бар параллельді дизайнды қабылдайды, әдеттегі қызмет ету мерзімі 30 000 сағат. Артқы жарықтың әдеттегі жұмыс кернеуі 3,2 В (80 мА) құрайды.

Техникалық сипаттама

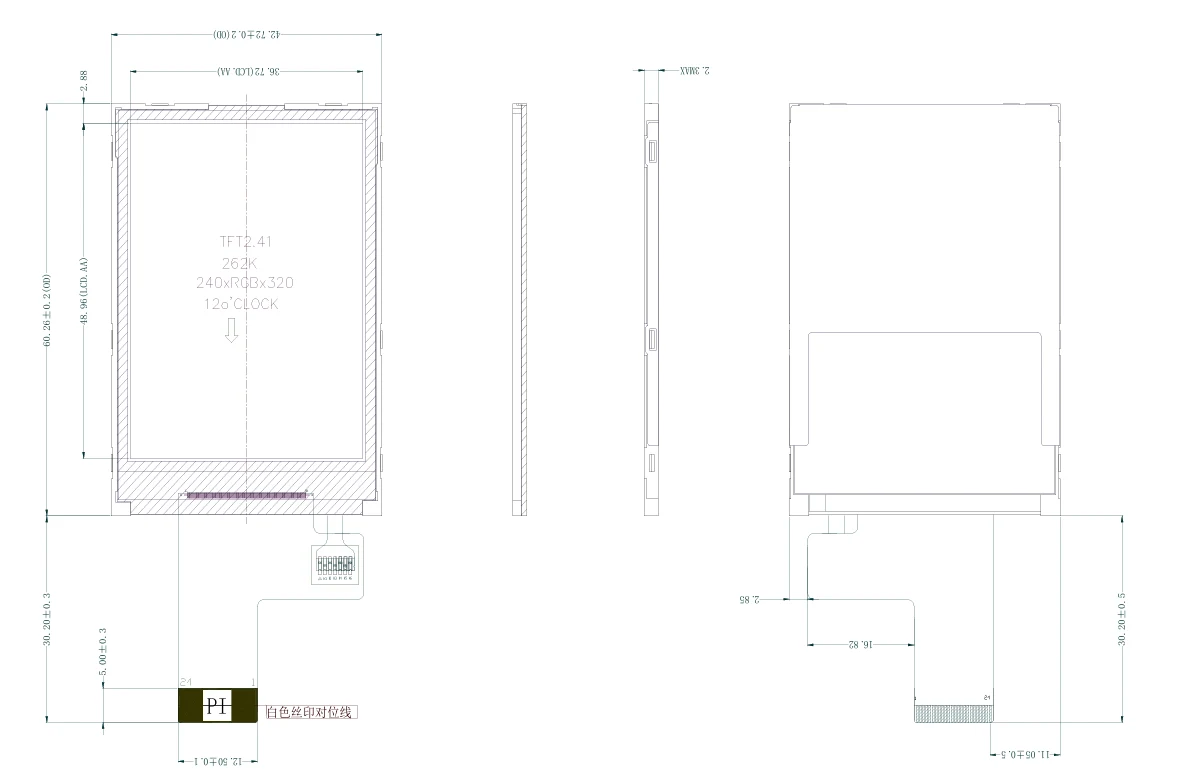

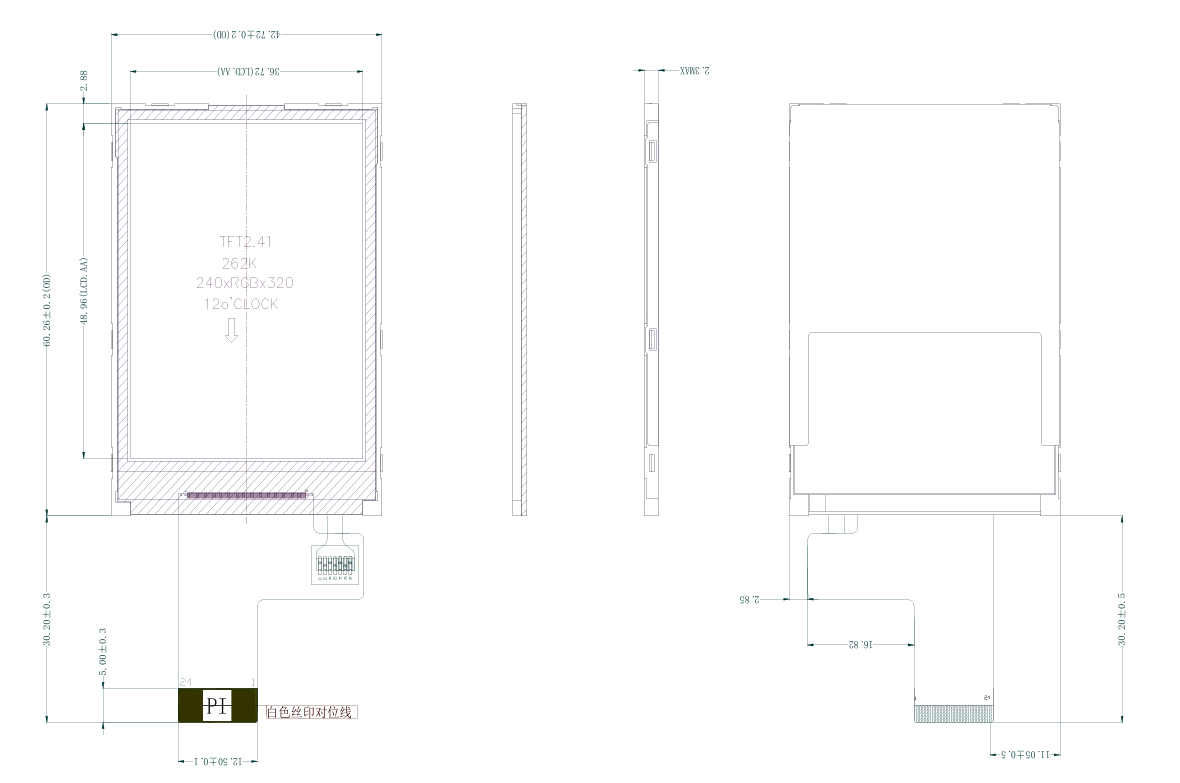

Мәліметтер

Неліктен бізді таңдау керек? — Тұрмыстық техниканың өнімділігін арттырыңыз

Тұрмыстық техника қажеттіліктері үшін теңдесі жоқ сенімділік пен ұзақ мерзімділік

Тұрмыстық техника ұзақ уақытқа дейін жасалған, олардың құрамдас бөліктері де солай болуы керек. Біздің модульдер 30 000 сағаттық әдеттегі артқы жарықтың қызмет ету мерзімімен, -20°C ~ +70°C кең жұмыс температурасы диапазонымен және 99,7%+ зауыттық өнімділікпен мақтана алады. ISO9001 сертификаты бар, олар тұрмыстық қиын жағдайларда (мұнай түтіндері, температураның күрт ауытқуы) жақсы жұмыс істейді және сіздің өніміңіздің сапа туралы уәдесінің артында тұрады.

Нарықтың бәсекеге қабілеттілігін арттыратын үнемді шешімдер

Біз «бір өлшемді» жасамаймыз — біз сіздің қажеттіліктеріңізге сәйкес келетін дәлдікпен жасалған дисплейлерді жеткіземіз. Бюджетті ысырап ететін артық сипаттамалар, пайдаланушылардың көңілін қалдыратын төмен өнімділік жоқ. Біздің шешімдеріміз біркелкі өзара әрекеттесу мен кристалдай анық көрінуді теңестіреді, сонымен қатар BOM шығындарын азайтады, бұл сіздің өнімдеріңізге баға-өнімділік бойынша керемет артықшылық береді.

Нарыққа тезірек жету үшін Plug-and-Play интеграциясы

Жалықтыратын жөндеуді өткізіп жіберіңіз. Біздің модульдерде стандартты параллель интерфейстер, дәлелденген драйверлер және толық инициализация үлгісі коды бар. ҒЗТКЖ уақыт кестесін қысқартыңыз, өнімді әзірлеуді тездетіңіз және ақылды тұрмыстық техникаңызды дүкен сөрелерінде және тұтынушылардың қолына тезірек алыңыз.
