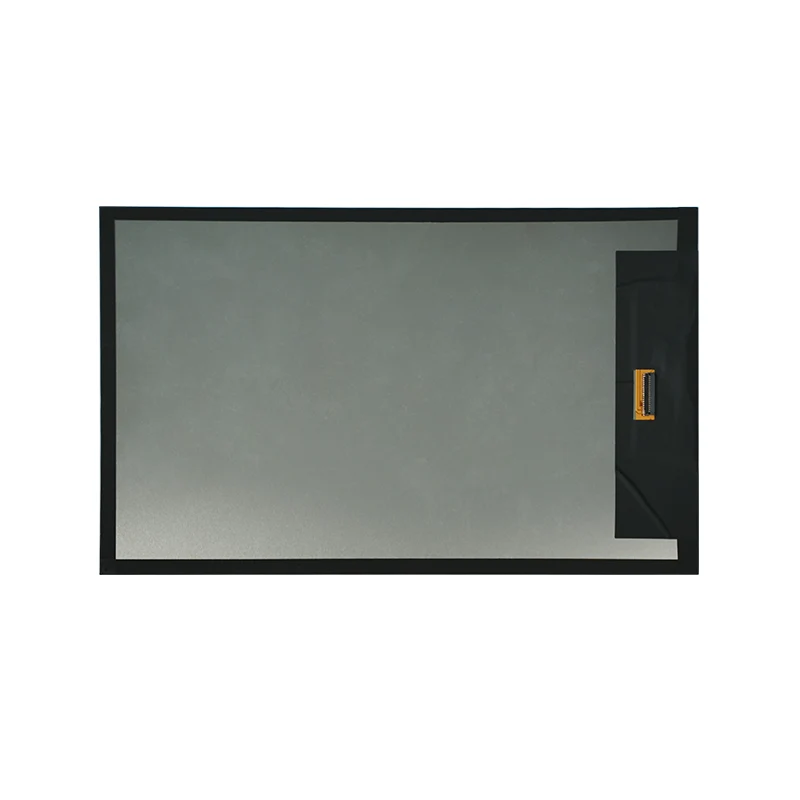

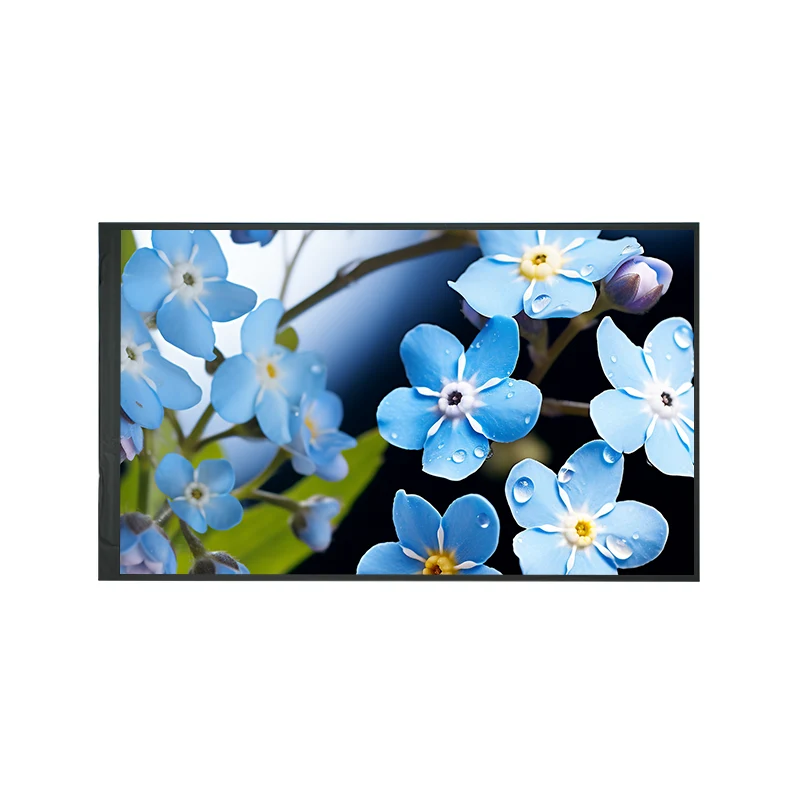

8.0 'Industry IPS HD TFT LCD дисплей модулі

Дисплей түрі

8.0-дюймдік A-Si TFT-LCD (IPS технологиясы)

Дролаю

800 (RGB) × 1280 (WXGA) × 1280 (WXGA)
16.7м түстер

Пиксель туралы мәліметтер

• Пиксель алаңы: 44,85 мкм (з) × 134,5 мкм (v)
• Орналастыру: RGB тік жолағы

Дисплей өнімділігі

• Жарамдылық: 280 CD / M² (тип.)
• Контраст коэффициенті: 1200: 1 (тип.)
• Жауап беру уақыты: 30MS (тип.)
• Көру бұрышы: 80 ° (H / V)

Қуат талаптары

• Аналогтық жеткізу (VCI): 2.5-4.8V
• интерфейспен қамтамасыз ету (IOVCC): 1.65-3.6V
• Артқы жарық Ағымдағы: 140 мА (тип.)
• Қуат тізбегі бойынша толеранттылық: 120MS (SLPOUT MODE)

Корольма

• Түр: MIPI DSI (тек бейне режимі)
• Конфигурация: 4 деректер жолдары + 1 сағат жолағы
• Драйвер СК: jd9365da
• Логиканы қалпына келтіру: белсенді-төмен бірінші PIN-код

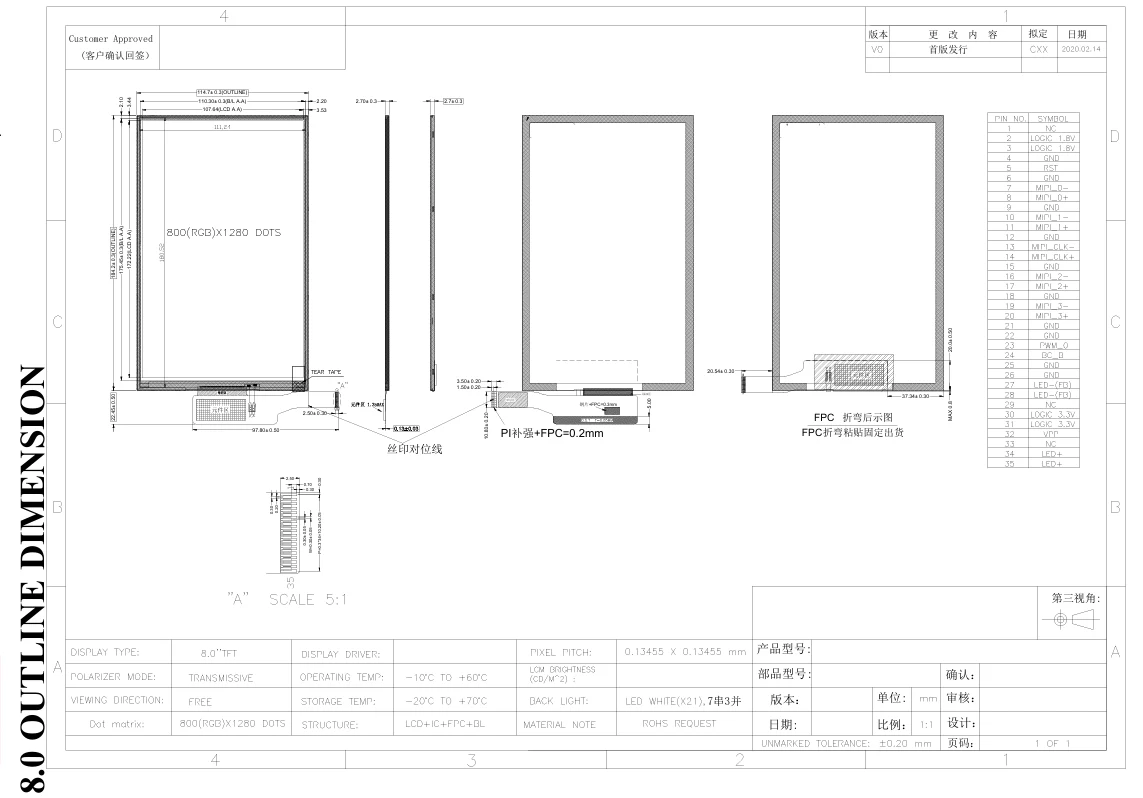

Механикалық қасиеттері

Өлшем: 114.7 × 184.2 × 2.7 мм (l × w × h)
• Белсенді ауданы: 107,64 × 172.22 мм
• Салмақ: TBD (тип.)

Сенімділік тестілеу

• Жұмыс TEMP: -20 ° C-ға дейін + 60 ° C
• Тасым: -30 ° C-қа дейін: -30 ° C-қа дейін + 70 ° C
Ылғалдылық: 60% RH (96 сағат)
• Жылу шикі: 30 цикл (-20 ° C↔ + 80 ° C)

Артқы жарық бөлімі

• Түр: бір жарықдиодты (бүйірлік жарық)
• Алға қарай кернеу: 9.6V (тип.)
• Өмір сүру уақыты: TBD
• Бақылау: PWM DIMMING 23
