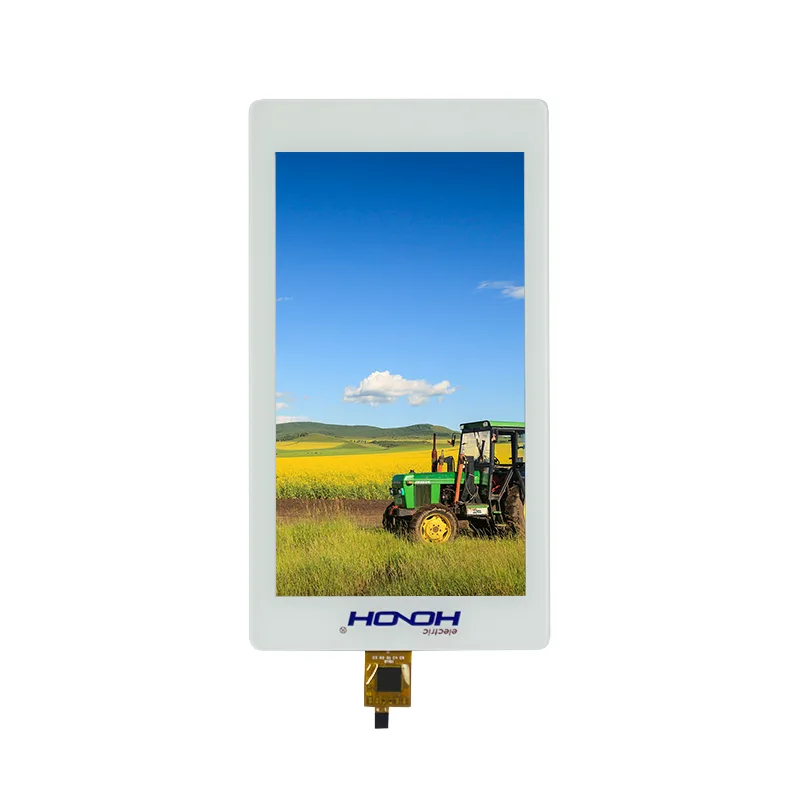

5.0' сыйымдылығы бар TFT шағын TFT сенсорлық экран модулі

Бұл сіздің шешіміңізге қалай көмектесе алады?

Нақты мульти-сенсорлық: масштабтау үшін шымшу, айналдыру және көп нүктені түрту сияқты күрделі қимылдарды қоса отырып, 5 саусаққа дейін бір уақытта тануды қолдайды.

Қатты ортада тұрақты жұмыс: кең жұмыс температурасы диапазоны (-10°C-тан +60°C) және тамаша химиялық төзімділігімен мақтана алады, бұл оны өнеркәсіптік, сыртқы және медициналық орталарға қолайлы етеді.

Хост жүйелерімен тиімді байланыс: микроконтроллерге немесе процессорға стандартты I²C (COb протоколы) интерфейсі арқылы қосылып, қарапайым және жылдам интеграцияны қамтамасыз етеді.

Ұзақ мерзімді сенімді өзара әрекеттесу: 10 миллион есеге дейін басу мерзімі бар, бұл оны ұзақ мерзімділікті талап ететін өнімдер үшін тамаша таңдау жасайды.

Бұл модуль жоғары жарық өткізгіштігін, қаттылығы жоғары бетті және жылдам жауап беру уақытын біріктіреді, бұл оны заманауи сенсорлық құрылғыларда таптырмас негізгі интерактивті құрамдас етеді.

Техникалық сипаттама

Мәліметтер

5.0' сыйымдылығы бар TFT шағын TFT сенсорлық экран модулі жоғары сенімділігі, кең температуралық жұмысы және тамаша кедергіге қарсы қабілеті арқасында келесі салаларда кеңінен қолданылады:

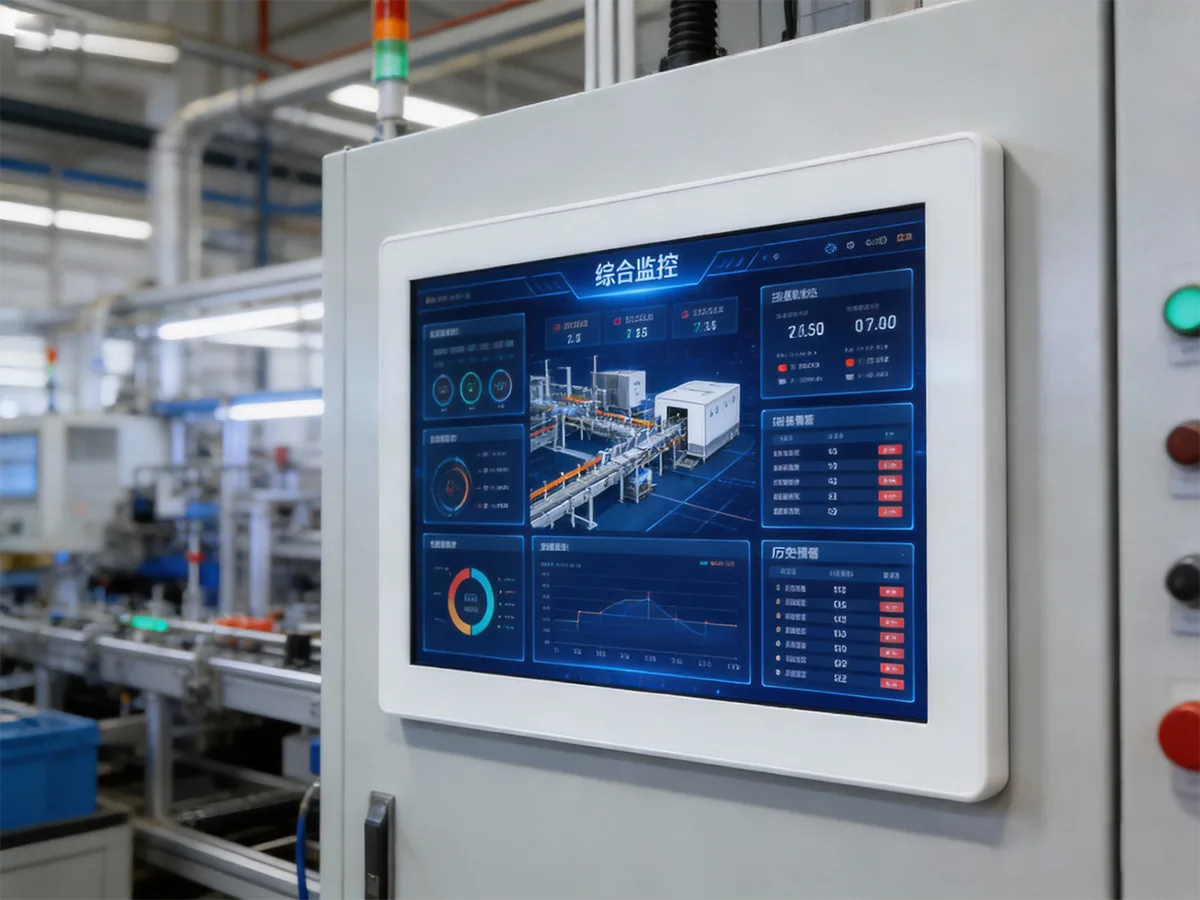

• Өнеркәсіптік автоматтандыру және басқару: зауыттың өндірістік желісінің басқару панельдері, PLC адам-машина интерфейстері (HMI), сынақ және өлшеу жабдықтары.

• Медициналық және зертханалық жабдық: портативті диагностикалық құралдар, зертханалық талдау жабдықтары және медициналық бақылау экрандары (химиялық тазалауға тамаша төзімділігінің пайдасы).

• Автокөлік және көлік жүйелері: Көліктің орталық басқару экрандарында, артқы көрініс айнасының сенсорлық басқаруларында, зарядтау қадасының интерфейстерінде және навигациялық құрылғыларда.

• Smart Home және IoT: жоғары сапалы смарт панельдер, қауіпсіздік жүйесінің контроллері және смарт құрылғыларды басқару орталықтары.

• Коммерциялық және бөлшек сауда: өзіне-өзі қызмет көрсету терминалдары (дүңгіршектер), POS жүйелері және интерактивті ақпарат дисплейлері.

Әдеттегі тұтынушы жағдайы: Танымал өнеркәсіптік HMI өндірушісі бұл модульді жаңа буын портативті контроллеріне біріктірді. Ол үш жылдан астам уақыт бойы шаңды және майлы орталарда нөлдік ақаулық көрсеткіштерімен тұрақты жұмыс істеп, тұтынушы жабдығының нарықтағы бәсекеге қабілеттілігін айтарлықтай арттырды.

1-сұрақ: Бұл сенсорлық экран қандай операциялық жүйелерді немесе негізгі басқару чиптерін қолдайды?

A: Бұл модуль стандартты I²C протоколы арқылы байланысады және I²C интерфейсі бар кез келген микроконтроллермен (мысалы, STM32, ESP32, Arduino, т.б.) немесе процессормен (мысалы, Allwinner, Rockchip және т.б.) үйлесімді. Біз тұтынушылардың жылдам интеграциясын жеңілдету үшін негізгі драйвер мысалдарын береміз.

2-сұрақ: Белсенді аймақ пен жалпы өлшемдер арасында қандай байланыс бар?

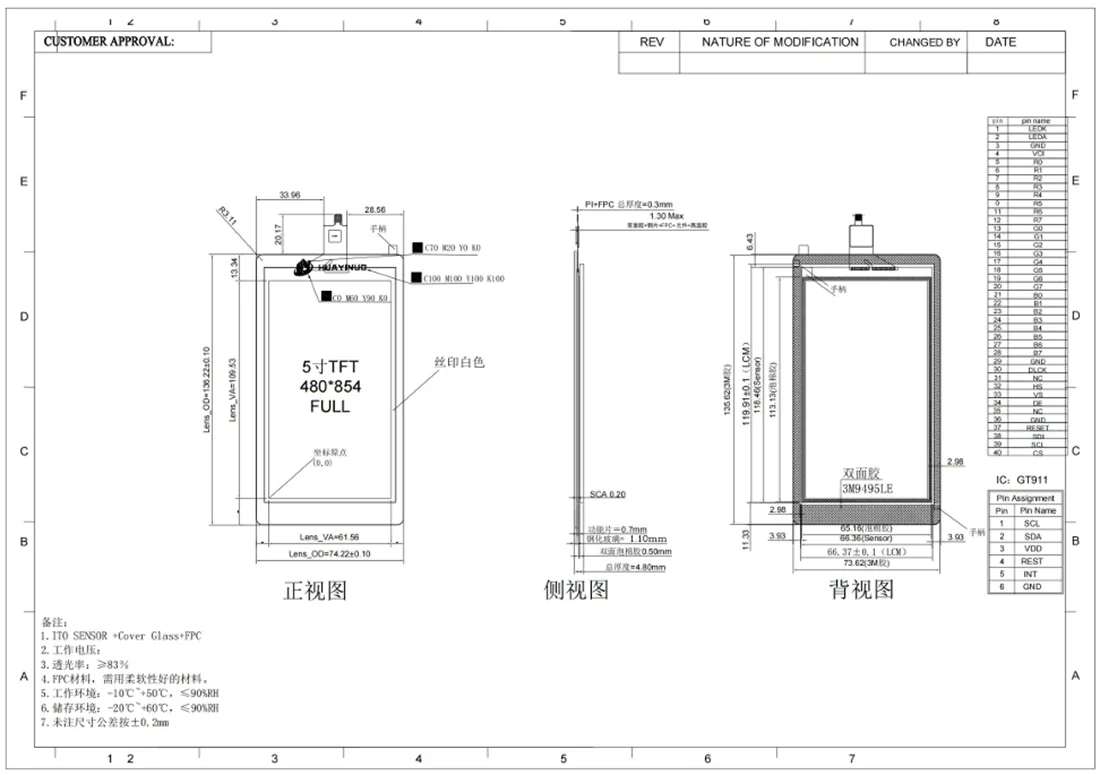

A: Жалпы өлшемдер (74,22 x 136,22 мм) модульдің физикалық сыртқы жақтау өлшемін білдіреді. Белсенді аймақ (61,56 x 109,53 мм) пайдаланушы шыны арқылы дисплей мазмұнын көре алатын аумақ болып табылады. Екеуінің арасындағы жақтау іздерді бағыттау және құрылымды бекіту үшін қолданылады.

3-сұрақ: «≥6H» бетінің қаттылығы нені білдіреді? Ол сызатқа төзімді ме?

A: "6H" қарындаш қаттылығы сынағының нәтижесін білдіреді, яғни беті 6H қаттылығы бар қарындаштың сызаттарына із қалдырмай қарсы тұра алады. Бұл шыны қақпақтың күнделікті сызаттарға төзімділігін және кілттер немесе пышақ сияқты қатты заттардан болатын зақымдануды тиімді болдырмайтынын көрсетеді.

4-сұрақ: Интерфейстегі «INT» пиннің қызметі қандай?

A: INT (үзу) істікшесі өте пайдалы мүмкіндік. Сенсорлық оқиға орын алған кезде сенсорлық экран контроллері осы түйреуіш арқылы негізгі басқару MCU-ға белсенді түрде хабарлай алады, бұл MCU сенсорлық экранды үздіксіз сұрау қажеттілігін болдырмайды. Бұл жүйенің қуат тұтынуын айтарлықтай азайтады және жауап беру тиімділігін арттырады.

5-сұрақ: -10°C пен 60°C аралығындағы жұмыс температурасының диапазоны суық сыртқы орта үшін жарамды ма?

Ж: Иә, бұл ауқым сыртқы және автомобильдік қолдану сценарийлерінің басым көпшілігін қамтиды. Төтенше орталар үшін (мысалы, -10°C төмен температуралар) біз теңшелген кең температура нұсқасын ұсына аламыз. Толық ақпарат алу үшін біздің техникалық сату тобына хабарласыңыз.

Тяньфу тұтынушыларды жоғары сапалы, жоғары сенімді өнімдермен қамтамасыз етуге ұмтылады және сапаны бақылаудың кешенді жүйесін құрды.

• Қатаң өндіріс сынағы: зауыттан шыққан әрбір сенсорлық экран 100% функционалдық сынақтан, визуалды тексеруден және нөлдік ақаусыз жеткізуді қамтамасыз ету үшін оқшаулау/төзімділік кернеу сынағынан өтеді.

• Қоршаған ортаның сенімділігін тексеру: ISO9001 сертификатталған жүйесі бойынша өндірілген біздің өнімдер деректер парағында көрсетілген қоршаған орта жағдайларында ұзақ мерзімді тұрақты жұмысты қамтамасыз ету үшін жоғары төмен температурадағы циклдік сынақтардан, ылғалды-жылу сынақтарынан және ұзақ мерзімді қартаю сынақтарынан өтті.

• Химиялық және төзімділік сәйкестігі: Барлық материалдар RoHS қоршаған ортаны қорғау директивасына сәйкес келеді. Модуль алкогольді сүртудің қатаң сынақтарынан және 10 миллионға дейін механикалық шертудің қызмет ету сынақтарынан сәтті өтті, бұл оның сапасының уақыт сынынан өткенін дәлелдеді.

• Техникалық қолдау және кепілдік: Біз егжей-тегжейлі техникалық құжаттаманы, деректер кестелерін және интеграциялық нұсқаулықтарды береміз. Өнім жөнелтілген күннен бастап 24 айлық кепілдікпен қамтамасыз етіледі. Бізді таңдау арқылы сіз сенсорлық экран модулін ғана емес, сонымен қатар тұрақты, сенімді және ұзақ мерзімді техникалық серіктестікті таңдайсыз.
